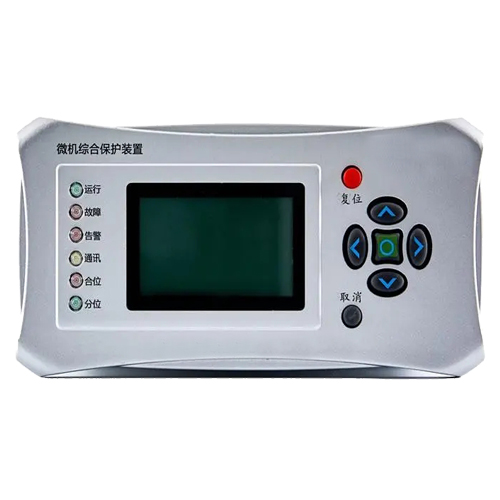

WB200微機保護裝置是我公司為了適應現代開關柜小型化要求而專門研發的新一代微機型繼電保護設備，為10KV及以 下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品尺寸小巧、外觀精致，能 滿足各種環網柜的安裝需求。

主要技術參數

工作電源：AC/DC 85~265V或DC18~72V
額定電壓：100V（線電壓）
額定電流：5A或1A(訂貨時注明)
開關量電壓：24VDC(裝置內部提供)
分合閘觸點負載：16A 250VAC(阻性)
信號出口觸點負載：5A 250VAC(阻性)
通訊接口： RS485通訊，MODBUS協議

應用范圍

WB-200綜合微機保護裝置：
a) 進（饋）線保護                    e ) 母聯分段保護
b) 變壓器保護                          f ) 電動機保護
c) 電容器保護                          g ) 單PT保護
d) 進線備自投（自投、自復）   h ) 母 聯備自投（自投不自復）

工作環境條件

環境溫度：- 10~+55℃
相對濕度：不大于95%，無凝露
大氣壓力：80~110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
試驗的標準大氣條件：溫度+15~+35℃，濕度 45%~75%，氣壓 86~106kPa

 功能特點

●采用高性能32位處理器，提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
●特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
●高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值數字化校正，并能有效抑制噪聲與偏移。
●強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相線變換，角度，阻抗，功率等。
●能夠連續記錄 64 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
●采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
●主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
●增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
●完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
●全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；可分布式就地安裝在開關柜上，也可集中組屏。
●表面貼裝工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100, 000小時。

 功能配置表

外觀及開孔尺寸

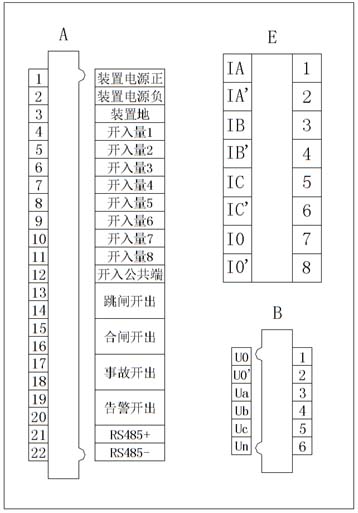

端子定義圖
