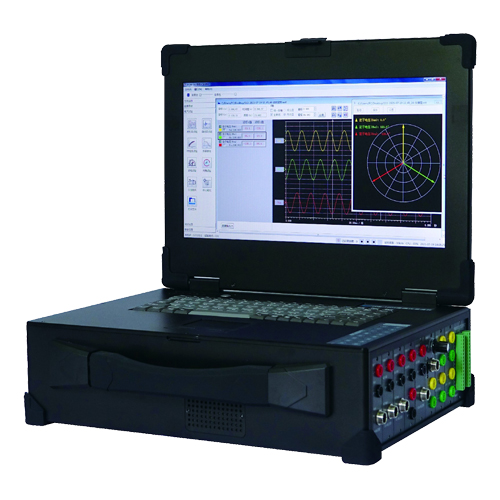

便攜式故障錄波儀TFR-16G |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/7/14 |
電量記錄分析儀、便攜式波形記錄儀、便攜式故障錄波器、波形記錄儀、發電機綜合特性測試儀、便攜式故障錄波器等，具備獨立通道，可根據用戶需要定制通道功能。
便攜式故障錄波儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。 錄波儀配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。 錄波儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。 錄波儀主要功能包括： 實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。 發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。 故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制。可在電力系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。 長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，較高可選采樣頻率為10kHz。
常規參數
模擬通道 錄波儀裝有8個模擬信號處理模塊，每個模塊由2路模擬通道組成。 8個模塊的通道型號、測量范圍，可根據用戶要求調整，或根據用戶要求提供其他型號模塊。
派生量 錄波儀最多可設置24路派生量
開關量通道 錄波儀最多可接入16路開關量，也可根據用戶要求配置有源節點的電壓范圍。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
