接地引下線導通電阻測試儀TEDT-5610 APP |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/8/22 |
本接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障，依據電力行業標準 DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。本接地引下線導通電阻測試儀以高速微控制器為核心，內置可充電鋰電池，采用高速 A/D 轉換器及程控電流源技術，具有電阻溫度換算功能，在電路保護方面，有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。達到了高精度、高穩定的測量效果及高度自動化測量功能，具有輸出電流大、精度高、量程寬、數據穩定、重復性好、抗干擾能力強、保護功能完善、充放電速度快等特點。本接地引下線導通電阻測試儀具有自動完成自檢、數據處理、顯示、自動放電和放電指示等功能。它具有測量迅速、測量精度高、操作簡單、體積小、重量輕、便于攜帶等特點。5.6 寸彩色 LCD 顯示，簡易按鍵操作界面，使得本儀表的使用操作簡單，界面清晰明了。同時，自檢功能降底了儀表使用和維護的難度。是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的 APP，與儀表配套使用，實現GPS 定位功能。該APP能針對工程師檢測任務進行管理、報告生成等，具有人性化的工程向?qū)Чδ�，使用方便。便捷的�?shù)據上傳處理與儀表的藍牙控制，一鍵生成任務報告，極大提高檢驗人員的工作效率。 產品參數
功 能
接地引下線導通電阻測試儀、地網導通電阻測試儀、導通電阻測試儀、等電位連接電阻測試、微歐計、變壓器繞線電阻測試
電 源
內置：22.2V 5.2Ah 可充鋰電池；外接：AC 220V/2A 50Hz/60Hz
測試方式
四線法
充電器
25.2V/3A 充電器
顯示模式

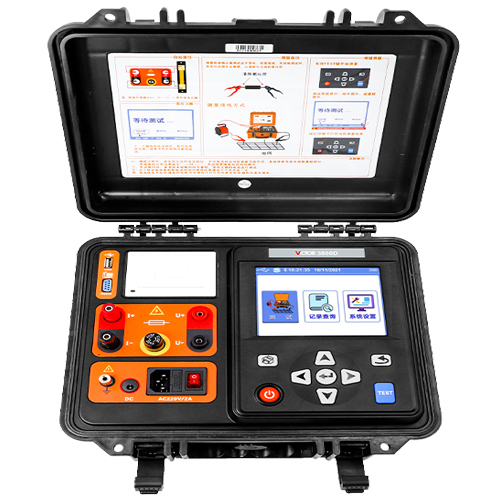

5.6 寸 LCD 彩屏，640dots×480dots，顯示域116mm×88mm
測試接口
I+（電流正）、I-（電流負）、U+（電壓正）、U-（電壓負）
輸出電流
DC 10A、5A、1A、400mA、200mA、40mA、<5mA
量 程
500μΩ~1.5Ω （恒流 10A 檔）
1mΩ~4Ω （恒流 5A 檔）
5mΩ~20Ω （恒流 1A 檔）
0.1Ω~50Ω （恒流 400mA 檔）
0.2Ω~100Ω （恒流 200mA 檔）
1Ω~500Ω （恒流 40mA 檔）
1Ω~1MΩ （恒壓，<5mA）
最高分辨率
0.1μΩ
測試精度
恒流檔：0.2%±5dgt恒壓檔：2%±5dgt(23℃±5℃，80%RH 以下)
超量程提示
--OL--
放電提示
測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響
打印 機
儀器面板嵌有打印機，按打印鍵打印測試結果
數據存儲
測試完成后數據自動保存，循環保存，最多可存9999組數據
儀表尺寸
約 320mm×275mm×145mm
外包裝尺寸
約 632mm×397mm×373mm
質 量
儀表：約 5.5kg 總質量：約21.8kg（含測試線及包裝）
工具箱
拉桿鋁箱，帶滾輪，尺寸：320mm×275mm×145mm
測試線

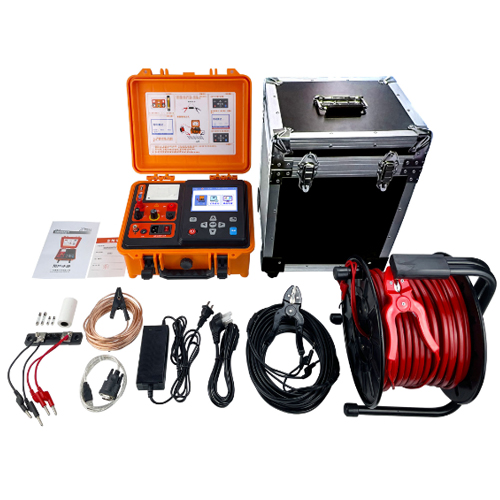

50 米紅色帶線盤測試線 7.2kg，10 米黑色測試線
檔 位
恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒壓：<5mA同時具有 Auto 自動換檔
輸出功率
最大 150W
數據刪除
在數據查閱欄可選刪除當前數據或者刪除全部數據
數據查閱
數據查閱欄按上下鍵翻閱所存數據
固件升級
用戶可通過 U 盤對儀表固件進行升級
自動關機
在使用電池供電時，開機無操作約十分鐘后自動關機
電池電壓
儀表右上角有電池電量指示，當顯示符號“
云 服 務
安卓 APP, 藍牙連接；上傳現場圖片、上傳測試數據、生成測試報告、生成數據曲線、測試設備分享、數據多人同時查看
數據傳輸
可通過 RS232、U 盤、藍牙等方式傳輸
背 光
背光可設置高、中、低三種亮度
工作電流
非測試狀態下工作電流為 200mA
電路保護
具有反電動勢保護、斷線保護、斷電保護、過熱保護等
工作溫濕度
-20℃～40℃；80%RH 以下，無結露
存放溫濕度
-10℃～60℃；70%RH 以下
適合安規
IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》
測試接線

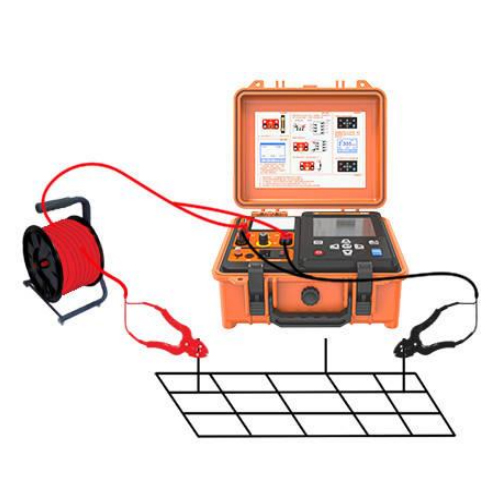

測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ+、Ⅰ-、U+、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。 連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式,地網尺寸以及周圍空中、地下的環境情況,如有無架空線、地下金屬管道、地下電纜等,在測量時應盡量避開,或采取相應措施,以便減小測量誤差。
|
”時，代表電池電量耗盡，儀表將自動關機，請及時充電
