GB/T3048 電線電纜電性能試驗方法

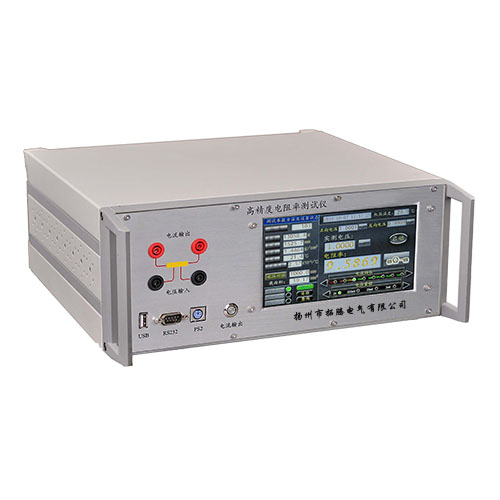

系統由：高精度的恒流源+高精度的電壓表+嵌入式智能管理系統 組成。

彩色液晶觸摸屏顯示，設置測試過程參數。操作過程簡單明了，測試信息一覽無余。

采用稱重法/直徑法/長寬法測量試樣電阻率

◆7寸800*480 /10.2寸1024×600彩色觸摸屏顯示。可選

◆智能系統自檢測功能： 讓用戶隨時掌握設備的基本精確度。

◆高精度，高穩定度的測試結果：承諾精度0.15%， 實際精度，大部分檔位出廠<0.08%。

◆測試式樣編號功能： 用戶可以輸入測試式樣的編號，或者有系統自動加1 。方便用戶將式樣分類。方便將來查詢。

◆式樣參數輸入：可以輸入測試試樣的直徑，測試粉末容器的電壓測試距離并有系統自動保存。

◆試樣截面積自動顯示。

◆測試過程簡單方便。測試材料參數，正向電壓， 反向電壓，電阻率結果同屏顯示，一目了然。

◆機箱內溫度自動檢測， 自動啟動降溫系統。

◆內置實時時鐘為系統記錄測試時間提供數據。

◆測試結果自動記錄：試樣編號，電阻率，測試時間。

◆本機可以記錄，查詢，刪除以往測試記錄。

◆可以通過隨機的計算機軟件上傳測試記錄到計算機，并可以導出成excel格式數據文件， 供用戶歸檔，編輯，打印。

技術參數

1、測量范圍：10^-5‐‐10⁵Ω 分辨率 10^-8Ω（若定制加一檔 20A，則分辨率0. 5* 10^-9Ω）。

2、 數字電壓表量程和電流輸出檔位：

a．電壓表量程2 mV、20 mV、200 mV、2V

b．電流輸出檔位： 10uA,100uA,1mA,10mA,100mA,1A,10A (20A)。

3、測試（顯示電壓）精度及穩定度：

a 使用電壓量程20mV—2V 及使用10uA—100mA 電流輸出檔時 ： ±(0.1%讀數+6字)

b 使用電壓量程2mV 檔及使用1A，10A 電流輸出檔時：±(0.25%讀數+8 字)

c 顯示：4½位數字顯示 0—1.9999 及相應單位顯示。

4、 測量夾具：

DX200F 系列：

a、適用試樣范圍：Ø1mm～Ø64mm

b、電位電極距離為：100~1000mm

■ 鋁銅合金接地材料的電力行業標準DL/T 1918-2018 《電力工程接地用鋁銅合金技術條件》

電阻的測試及電阻率的計算電阻的測試及電阻率的計算分別按GB/T 3048.2和GB/T 3048.4規定的要求進行。鋁銅合金的電阻溫度系數a₀取0.00353℃^-1.  試樣長度不小于600mm

■Q/ GDW 1466-2014 電氣工程接地用銅覆鋼技術條件

◆電纜屏蔽層電阻率檢測儀器（內外屏蔽層電阻率測試儀） 電阻率10^-4～10⁶分辨率10^-6（Ω-cm）

◆半導電橡塑電阻率測試儀10^-4～10⁵Ω-CM 分辨率 10^-6

◆粉末電阻率測試儀測量范圍：10^-5～10⁵Ω 分辨率 10^-8Ω 恒流輸出10μA～10A 10mm粉杯：0.157μΩ.m～3.14KΩ.m 6mm粉杯：0.057μΩ.m～1.13KΩ.m

 ◆碳素材料電阻率測試儀測量范圍：10^-5～10⁵Ω (0.01mΩ～200K）線徑φ1～42mm 分辨率 10^-8Ω(0.01μΩ）。
