一、用途

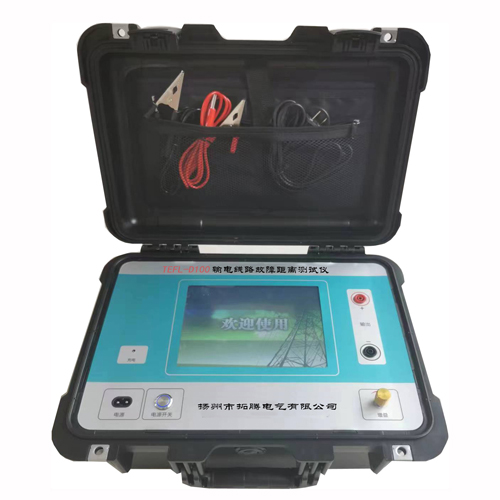

       TEFL-D100型輸電線路故障距離測試儀是用于架空輸電線路發生永久性接地（短路）或斷路（開路）時，測量故障點到測量點（變壓器）的距離。

       該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生永久性短路或開路故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。

       該儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池供電，交直兩用，具有圖形和數字顯示功能，操作方便。

二、主要技術參數

1.采樣頻率：100MHz

2.測量距離：2～100km

3.被測線路電壓等級：35kV～500kV

4.探測盲區：1m

5.讀數分辨率：1m

6.顯示LCD：八寸高清觸摸彩屏

7.顯示方式：圖形及文字

8.功耗：5VA

9.內部電池使用時間：2～4小時/每次充電

10.充電電流及時間：100～200mA/12小時

11.體積：275×220×160mm3

12.重量：1.8kg

13.使用條件：環境溫度：0℃～＋40℃

                    極限溫度：-10℃～＋50℃

                    相對濕度：40℃（20～90）%RH

                    大氣壓強：（86～106）Kpa
