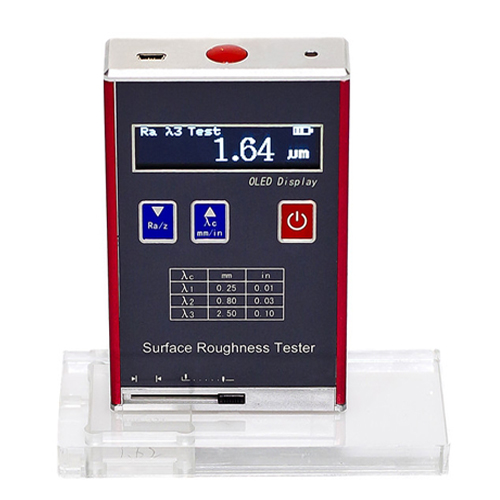

表面粗糙度測量儀，袖珍便攜式表面粗糙度檢測儀。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該儀器是傳感器主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。

表面粗糙度高度參數有3種：

1．輪廓算術平均偏差Ra

在取樣長度內，沿測量方向(Y方向）的輪廓線上的點與基準線之間距離絕對值的算術平均值。

2．微觀不平度十點高度Rz

指在取樣長度內5個最大輪廓峰高的平均值和5個最大輪廓谷深的平均值之和。

3．輪廓最大高度Ry

在取樣長度內，輪廓最高峰頂線和最低谷底線之間的距離。

 二、工作原理

        袖珍式表面粗糙度測量儀 SRT 7004當傳感器在驅動機構的驅動下沿被測表面作勻速直線運動時，其內部垂直于工作表面的觸針隨工作表面的微觀不平輪廓產生垂直方向的位移，再通過傳感器將位移變化量轉換成電量的變化，將該電信號進行放大，濾波，經A/D轉換為數字信號，再經DSP處理，計算出Ra、Rz、Rq、Rt值并顯示數值。

三、技術參數

        測量參數（µm）：Ra、Rz、Rq、Rt

        行程長度：6

        取樣長度：0.25，0.80，2.50

        評定長度：1.25，4.0

        測量范圍（µm）：Ra、Rq：0.05 ~ 15.0µm   Rz、Rt：0.1 ~ 50µm

        示值誤差：±10%

        示值變動性：＜6%

        傳感器觸針針尖圓弧半徑：針尖圓弧半徑：10 µm±1 µm

        傳感器觸針靜測力及其變化率：

        觸針靜測力：≤ 0.016N

        測力變化率：≤ 800N/m

        傳感器導頭壓力：≤ 0.5N

        電池：3.7V

        鋰離子電池外形尺寸：106mm×70 mm×24 mm

        重量：200g

        工作環境條件:溫   度： -20℃～40℃，相對濕度：  < 90%， 周圍無振動、無腐蝕性介質

四、SRT7004 功能特點

   ■ 外形采用拉鋁模具設計，堅固耐用，抗電磁干擾能力顯著，符合當今設計新趨勢。

   ■ 采用高速DSP處理器進行數據處理和計算，測量和運算速度有很大提高。

   ■ 顯示液晶采用流行的OLED顯示屏，高亮度，無視角，寬溫度，適合各種場合使用。

   ■ 采用鋰離子充電電池，可長時間工作，無記憶效應，可邊充電邊工作，充電時間短，電池壽命長。

   ■ 使用通用的USB接口進行充電和通訊。采用的充電器或計算機的USB口進行充電，方便快捷。

   ■ 點陣液晶顯示，界面提示信息豐富。

   ■ 實時監測鋰電電池電量并顯示，及時提醒用戶進行充電并具有充電進度提示。

   ■ 自動關機功能以及低功耗軟硬件設計使儀器工作時間超長，適合各種現場使用。

   ■ 傳感器測頭具有保護門，有效的保護了傳感器測頭，保證了測量的精度。

五、SRT70 標準配置

   1. 粗糙度儀主機    1臺

   2. 校準試塊       1塊

   3. 試塊支架    1個

   4. 充電器    1個

   5. USB充電線    1條

   6. 使用說明書    1本

   7. 合格證    1張

   8. 保修卡    1張

SRT6200

      參數符合GB/T 3505-2009《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范 （GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性》、國家計量標準-JJF 1105-2018觸針式表面粗糙度測量儀校準規范
