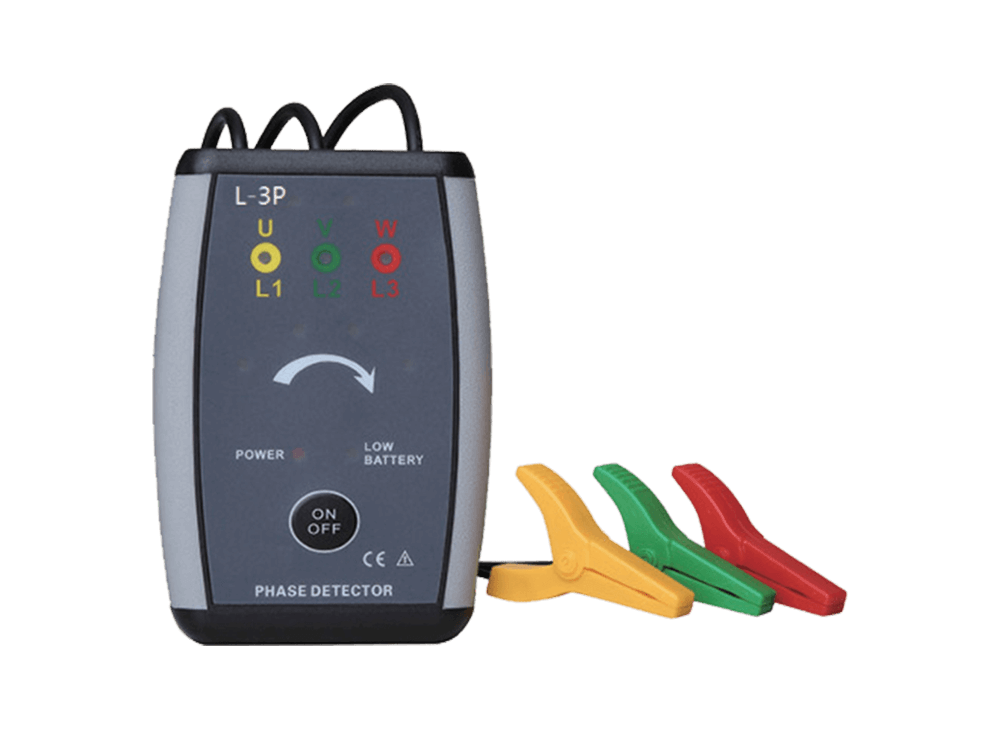

L-3P非接觸式相序表是傳統相序檢測方法的重大突破，傳統的相序檢測必須先拆開三相線端子，將相序表的三個外露夾或測試引腳接在外露的三條消防線上。本相位序表采用夾緊式非接觸式感應測量，它不需要拆開電線，也不需要觸摸高壓外露的火線，將三個感應高絕緣夾鉗夾緊三相帶電導線絕緣護套，可直接檢測相序。安全可靠，廣泛應用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域，同時聲光指示三相電源相序的正相或反相狀態。
L-3P無觸點核相器還具有火線檢測、易供電檢測、開路查找、斷點定位、線路維護等功能。
L-3P相位旋轉測試儀檢測快捷方便，一目了然，大大提高了現場測試的安全性，有效保護了操作人員的人身安全，提高了生產效率。它是三相電源相序、電機檢測、線路維護的安全儀表!
特征 功能
■ 自動檢查； ■ 線路維護；
■ 聲光指示； ■ 斷點位置；
■ 快速測試； ■ 活線檢查；
■ 9V電池供電； ■ 斷路器搜索；
■ 設計結構新穎； ■ 相位失去判斷；
■ AC 70~1000V； ■ 簡單的電檢查；
■ 檢測電壓范圍寬； ■ 相位檢測(正常相位、反相位)；
■ 非接觸檢測L1 L2 L3；
■ 檢查各種電氣設備的相序；
參數
|
電氣參數
|
|
電源
|
9V電池，持續使用時間約70小時。
|
|
測量方法
|
非接觸夾式
|
|
線位
|
測量的導線在鉗口中心
|
|
頻率
|
50Hz/60Hz 自動識別
|
|
住電范圍
|
交流70-1000V，45-65Hz(正弦波連續輸入)，進行靜電檢測。
|
|
測量Max電壓
|
交流，1000V
|
|
夾線尺寸
|
外徑ø1.5mm-ø48mm
|
|
顯示
|
[正相位]4個檢相燈順時針?lè)较虼蜷_；
[反相位]4個檢相燈逆時針?lè)较虼蜷_；
[活電/帶電作業]L1，L2，L3在電壓設定范圍內亮燈；
[電源缺相]L1或L2或L3燈不亮；
[開路/斷路]L1或L2或L3燈不亮。
|
|
鳴響
|
[正相位]儀器發出短促的間歇嗶嗶聲；
[反相位]儀器發出一聲連續的嗶嗶聲。
|
|
電池檢查
|
接通電源后，電源指示燈亮；電池電量不足，低電量燈亮。
|
|
鉗夾引線長度
|
0.6m
|
|
自動關閉
|
通電約6分鐘后，儀表自動關閉，以減少電池消耗。
|
|
電池電壓
|
當電池電壓降至5.2V左右時，電池電壓低符號提醒更換電池。
|
|
Max額定功率
|
300mVA
|
|
絕緣強度
|
3.7kVrms
|
|
保護等級
|
IP65
|
|
適用安全條例
|
EN61010-1：2001，EN61010-031：2002，污染度等級2，CAT Ⅲ(600V)，瞬時過電壓 6000V。
|
|
機械參數
|
|
尺寸
|
117.6mm×81mm×25mm (長×寬 ×厚 )
|
|
重量（克）
|
260 (帶電池)
|
|
環境條件
|
|
操作溫度
|
-15°C 至 +55°C
|
|
存儲溫度
|
-20°C 至 +65°C
|
|
相對濕度
|
0%-95% RH
|
|
