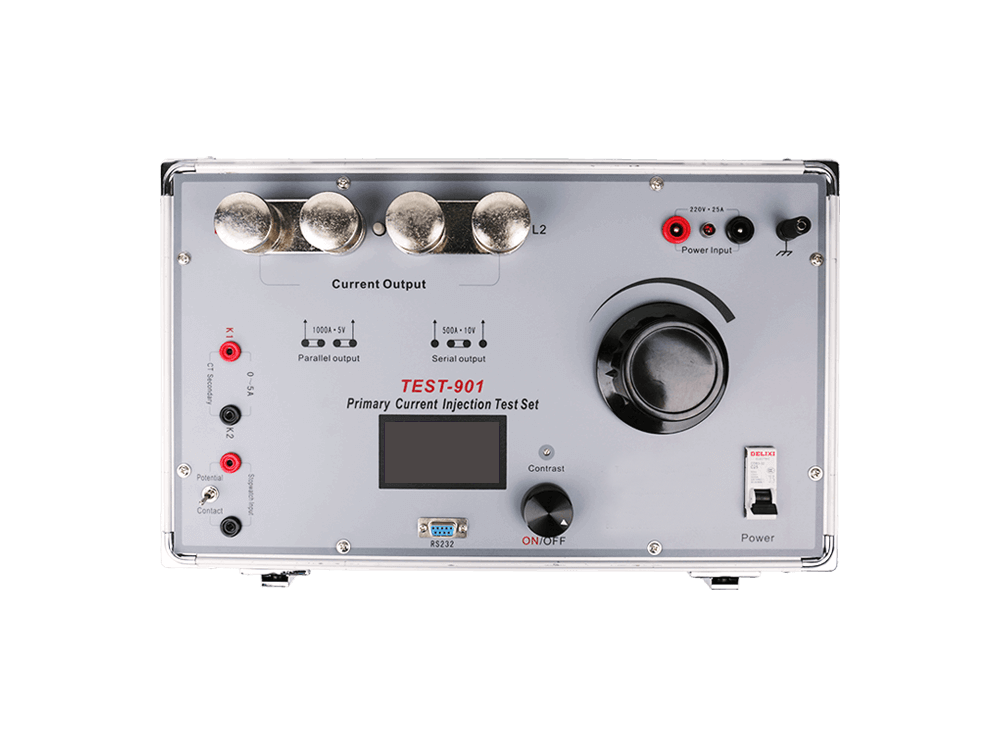

TEST-901一次電流注入測試儀采用ARM芯片控制其輸出過程和大容量環形變壓器，配有LCD顯示屏和電流表；可顯示一次電流值、二次電流值、匝數比和斷路器動作時間，包裝采用鋁合金機身，PC面板。TEST-901主要用于電力系統CT匝數比測試和大電流接觸電阻測試，該模型電流注入測試裝置適用于1.電流互感器的性能和匝數比試驗；2.保護繼電器的一次試驗；3.低壓和高壓斷路器的電流試驗；4.需要可變電流的調試試驗。

特點                                                                          應用

■ 快捷易用；                                                         ■ 接地網測試；

■ 便攜式設計；                                                     ■ 斷路器試驗；

■ 6米大電流電纜；                                               ■ 一次注流試驗；

■ 具有CT比率測試功能；                                     ■ 開關設備測試；

■ 熱保護、短路和過載保護；                             ■ 重合器和分段器；

■ 最大電流輸出高達1100A；                               ■ 電流互感器測試；

■ 內置數字安培計0.5%精度；                             ■ 保護繼電器試驗；

■ 內置數字定時器分辨率1ms；

■ 永久電流高達1000A，5kVA；

■ 體積小，重量輕，便于現場測試；

參數

型號	精度	初級電流	電流表（0-6A）	計時器	功率	注入電流時間	尺寸（寬×深×高）（毫米）	重量	附注
TEST-901	0.5%	0-1100A	有	有	5KVA	1000A：2-3分鐘； 500A：3-6分鐘	430×260×260	25KG	整體結構

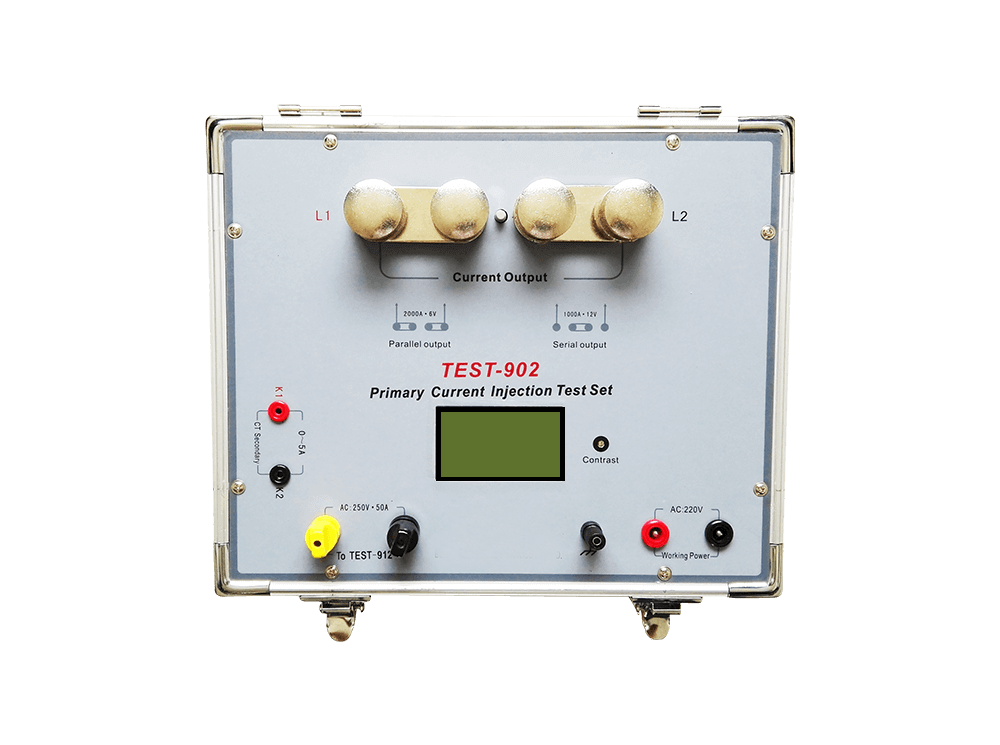

TEST-902	0.5%	0-2200A	有	有	12KVA	2000A：2-3分鐘； 1000A：3-6分鐘	360×300×295和320×300×300	35KG+15KG	分體結構

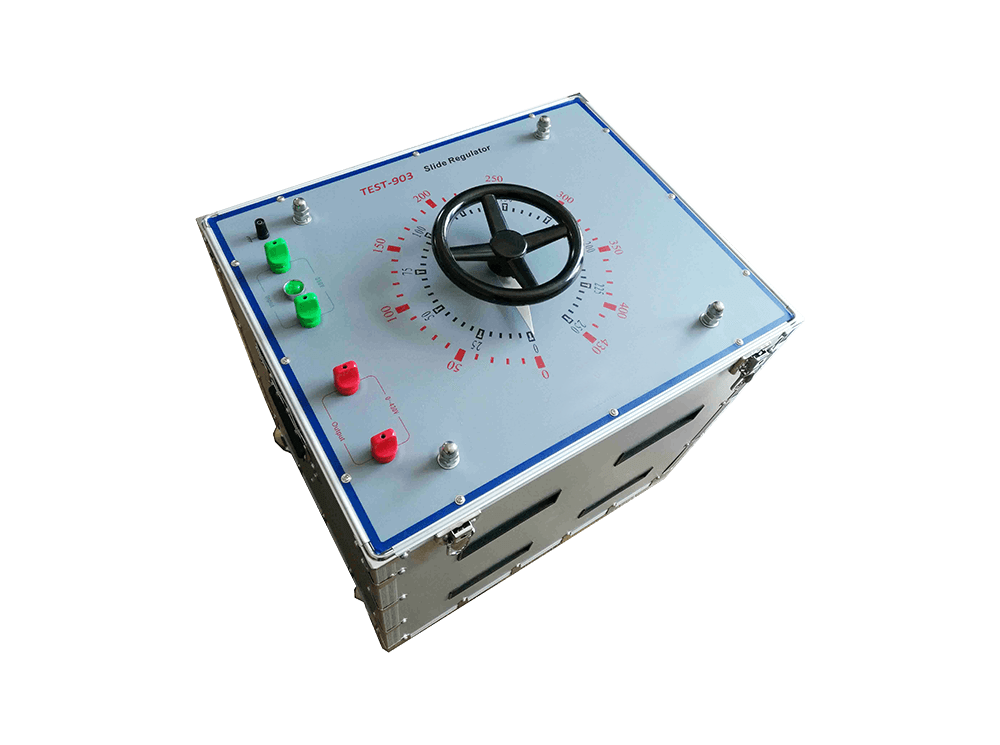

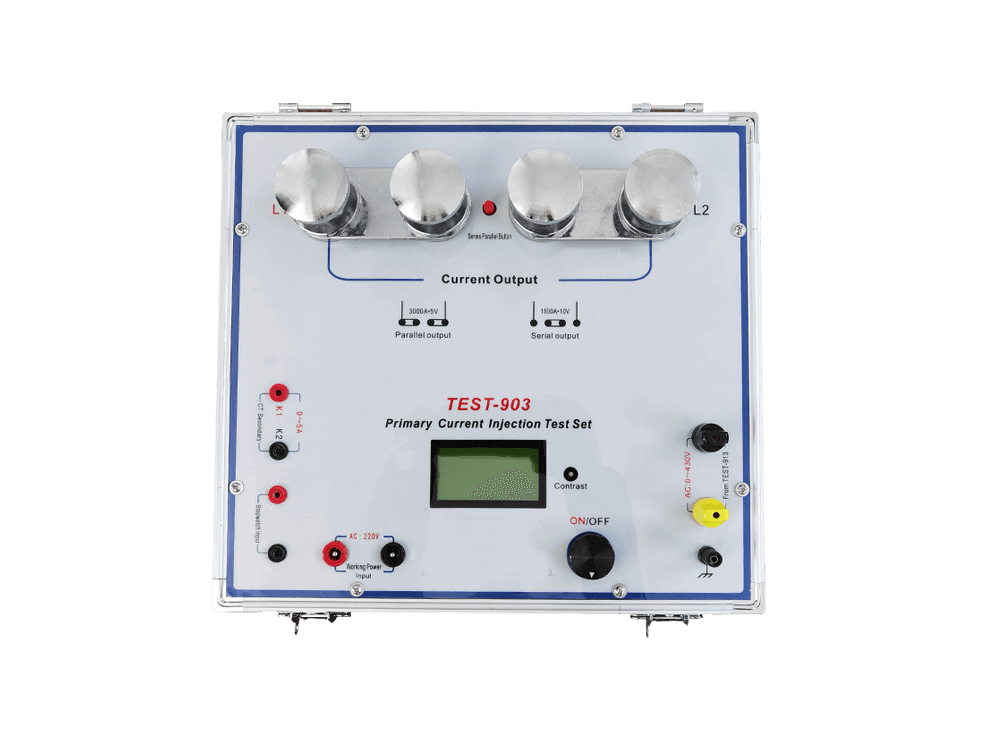

TEST-903	0.5%	0-3300A	有	有	15KVA	3000A：2-3分鐘； 1500A：3-6分鐘	380×350×360和340×290×420	48KG+42KG	分體結構
TEST-905	0.5%	0-5500A	有	有	30KVA	5000A：2-3分鐘； 2500A：3-6分鐘	430×430×445和550×450×600	68KG+55KG	分體結構
