全智能干變溫控說明書

一、概述

拓騰電氣系列干式變壓器溫控器采用美國著名品牌MICROCHIP公司的單片機并結合I²C調整與存儲技術設計生產的新一代高品質智能儀器，其結構合理，性能穩定，操作簡單，安裝方便，是干式變壓器冷卻系統必不可少的重要的保護裝置。本產品符合JB/T7631-2005《變壓器用電子溫控器》標準和EIC61000-4:1995標準。

二、技術參數

▲    環境溫度-20℃—+55℃，相對濕度≤90%

▲    工作電壓220VAC(±10%，50-60HZ)         ▲測量范圍：-20℃—200℃

▲    測量精度0.5%FS±1個字                   ▲分辨力0.1℃

▲    風機輸出容量10A/250VAC                  ▲控制輸出容量10A/250VAC

▲    功耗≤8W

▲    生產標準JB/T7631-2005(變壓器用電子溫控器)

▲    外形尺寸：溫控器系列：80×160     78×154（開孔尺寸）----塑殼

                         溫控箱系列：260×200    230×180（開孔尺寸）--鐵殼

                         大溫控箱系列：320×260×66--------------------------鐵殼

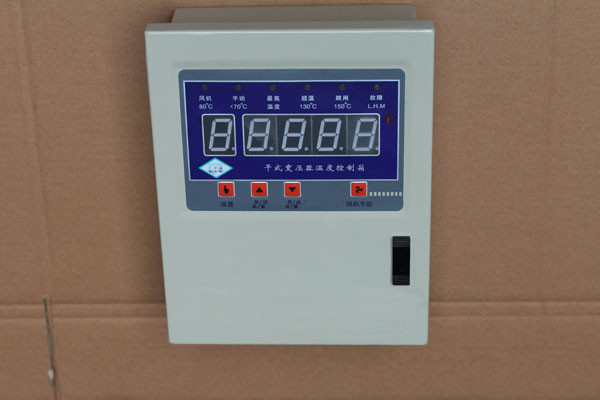

干式變壓器溫控儀正視圖

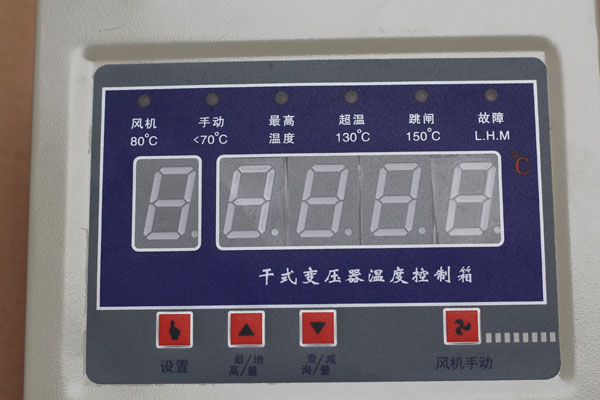

干式變壓器溫控儀 操作面板圖

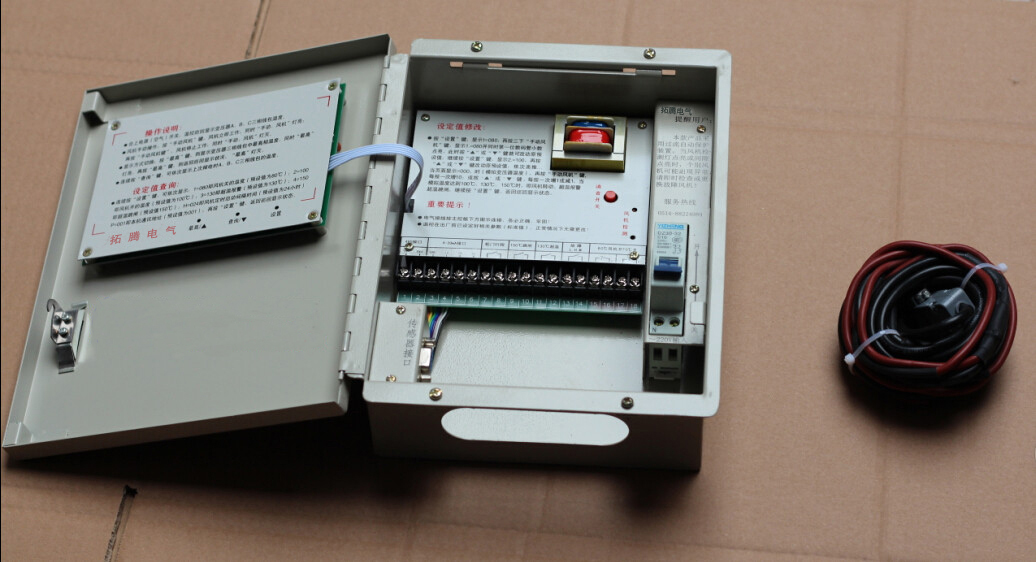

干式變壓器溫控儀 內部結構圖

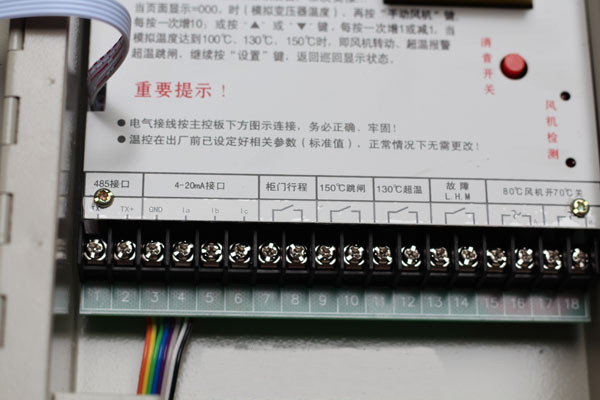

干式變壓器溫控儀接線端子圖

三、主要功能及操作方法

1.最高相切換功能：

當溫控器正常巡回顯示三相溫度時，按下“▲”鍵，即顯示三相中最高相溫度，同時面板上“最高”燈亮，再按一下“▲”鍵，“最高”燈滅，返回正常巡回顯示狀態。

2.風機手動控制功能：

  當三相中的最高相溫度低于設定的關風機溫度時，按一下“手動風機”鍵，風機運轉，面板上“手動”燈亮，“風機”燈亮，再按一下“手動風機”鍵，風機停止運轉，同時“手動”燈滅，“風機”燈滅，此功能可作為檢測風機的運行質態。

3.風機自動啟、停功能：

  當三相中的最高相溫度達到設定的開風機溫度時，風機運行，同時面板上“風機”燈亮。冷卻一段時間后，當三相中的最高相溫度降到設定的關風機溫度時，風機停止運行，同時“風機”燈滅。另外還具有風機自動定時啟動功能（1-256小時任意設置，當設置000時，表示該功能被取消），自動啟動時，風機運行時間約2分鐘。

4.超溫報警功能：

當三相中的最高相溫度達到設定的超溫報警溫度時，面板上“超溫”燈亮，主控板上的蜂鳴器報警，同時通過主控板上的端子輸出開關信號—即超溫信號。

5.超高溫跳閘功能：

    當三相中的最高相溫度達到設定的超高溫跳閘溫度時，面板上“跳閘”燈亮，主控板上的蜂鳴器報警，同時，通過主控板上的端子輸出開關信號—即跳閘信號。（注為防止偶然因素引起的誤跳閘，特將跳閘信號延時5秒）。

6.故障檢測功能：

    當傳感器三相中有一相或兩相短路（顯示L）或開路（顯示H）時，面板上“故障”燈亮，主控板上的蜂鳴器報警，同時通過主板上的端子輸出開關信號—即故障信號；當傳感器三相全部短路（三相均顯示L）或全部開路（三相均顯示H）時，風機強行啟動，面板上的“故障”燈亮，主控板上的蜂鳴器報警，同時通過主控板上的端子輸出開關信號號—即故障信號；當干式變壓器保護箱的柜門被打開時，面板上的“故障”燈亮，主控板上的蜂鳴器報警，同時，通過主控板上的端子輸出開關信號 即故障信號（注：主控板上柜門行程的輸入時通過柜門上的行程開關或按壓開關連接的）。

7.參數查閱功能：

   連續按“設置”鍵，可依次顯示1=080即風機關的溫度（預設值為80℃），2=100即風機開的溫度（預設值為100℃）；3=130即超溫報警（預設值為130℃）；4=150即超溫跳閘（預設值為150℃）；H=024即風機定時起動間隔時間（預設值為24小時）；P=001即本機通訊地址（預設值為001；再按“設置”鍵，返回巡回顯示狀態。

8.參數修改功能：

   按“設置”鍵，顯示1=080，再按三下“手動風機”鍵，顯示1=080并同時第一位數碼管小數點，此時按“▲”或“▼”鍵可改動原預設值；繼續按“設置”鍵，顯示2=100，再按“▲”或“▼”鍵改動原預設值；依次類推……當頁面顯示=000時，（模擬變壓器溫度）再按“手動風機”鍵，每按一次增10，或按“▲”或“▼”每按一次增1或減1，當模擬溫度達到100、130、150時，即風機轉動、超溫報警、超溫跳閘；繼續按“設置”鍵，返回巡回顯示狀態。（注：修改參數時，溫控自動保證關風機溫度＜開風機溫度＜超溫報警溫度＜超高溫跳閘溫度，并且最小間隔為5℃）。

9.模擬檢測功能：

用手動的方式輸入變壓器模擬溫度值來檢測對應的控制功能，具體參照“參數修改功能”中的頁面=000（模擬變壓器溫度）操作。

10.“黑匣子”功能：

可記錄干式變壓器掉電時的三相溫度值，為避免變壓器通電后再次掉電而改變記憶數據，規定斷電前溫度低于80℃時不刷新新原記錄溫度，查詢方式：連續按“查詢”鍵，可依次顯示上次掉電時A、B、C、三相溫度值。

11.通訊功能：

   本機可增加RS485通訊功能。

  12.過流、過載保護功能：

    當風機回路電流過大或短路時保險絲5A熔斷或DZ237空氣開關自動脫扣。特別提示：當出現上述情況時，不要急于更換保險絲或合上空氣開關，一般情況下是個別風機卡殼短路所導致。解決方法：更換風機或臨時拆除故障風機電源線即可！

  13.模擬量輸出功能：

  具有4-20mA模擬量輸出功能并對應0-200℃。

 四、產品型號及對應功能

注：溫控箱工作電源220VAC從斷路器（雙進雙出空氣開關）輸入！其他端子均按圖示連接，務必正確牢靠。

六、售后服務

本著用戶至上，誠實信用的原則，我公司售出的產品一律實行三包，如因用戶操作不當導致溫控失靈或損壞，不在三包范圍內。

咨詢電話：0514-89792992

通訊地址：江蘇省揚州市邗江工業園區

公司名稱：揚州市拓騰電氣有限公司
