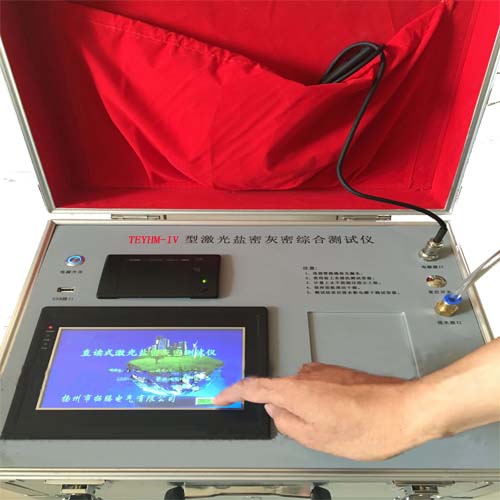

TEYHM-IV型直讀式激光灰密鹽密測試儀是根據電網防污閃工作的需要，配合電網污穢等級劃分的要求為測試灰密而研制的新型裝備。

1、測試原理

其采用調頻調幅的特殊波長的激光對污穢懸濁液進行透射和散射掃描。對接收信息進行頻譜分析，并通過大量試驗驗證，可直接檢測出樣本的灰密值和鹽密值的直讀式測試儀。其基本原理

2、裝置的組成

裝置包含：計量上水、攪拌、計量出水、灰密測試、鹽密測試等幾部分組成。整套裝置操作簡單，測量精確。正常使用和維護時易于搬動，充滿電之后可戶外工作，無需專用電源供電。

二、技術標準

   該裝置符合GB/T 26218.1-2010 污穢條件下使用的高壓絕緣子的選擇和尺寸確定 第1部分：定義、信息和一般原則和國家電網公司Q/GDW 152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》規定的要求。

三、 主要技術參數

1、主要特點：

（1） 便攜式一體化測試裝置，精確計量上水，多次自動攪拌并采集信號，智能化數據分析直接導出測試結果；

（2） 帶觸摸屏便捷的人機交互界面，高度智能化的嵌入式操作系統，64位高精度浮點運算。

（3） 測試結果多功能管理，包括直讀測試結果，打印報表，通過usb接口導出execl數據表格到U盤；

（4） 建有測試結果上位機數據管理庫，可隨時調用分析測試結果，具有自學習功能，使激光灰密測試系統與現有人工測量方法實現無縫對接；

2、技術參數

(1）、灰密測量范圍：0.01—3.5mg/cm2

(2)、鹽密測量范圍：0.01—1.5mg/cm2

(3)、灰密誤差范圍：±3%

(4)、鹽密誤差范圍：±1%

(5)、電源電壓：220±10%

(6)、環境溫度：0—40℃

(7)、相對濕度： 85%

(8)、外形尺寸：長300mm X寬400mm X高300mm

(9)、重 量：5.5KG
