型號：SMG3001

名稱：便攜式三相相位伏安表、三相相位伏安表、相位伏安表、多功能三相相位伏安表、多功能相位伏安表

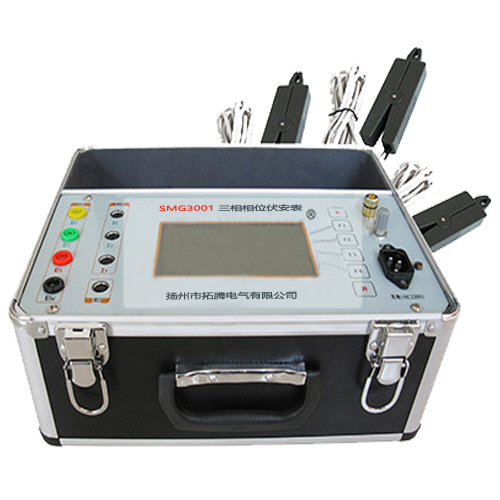

SMG3001便攜式三相相位伏安表以高性能的單片機作為中央處理器而集成的一款便攜式三相相位伏安表，SMG3001三相相位伏安表采用三個獨立的電壓通道，三個獨立的電流通道，三個采樣電流鉗，大屏幕圖形點陣式液晶顯示器，SMG3001便攜式三相相位伏安表具有七大功能集為一體：
       功能一：三相相位伏安表具有三相電壓測量功能
       功能二：三相相位伏安表具有三相鉗型電流測量功能
       功能三：三相相位伏安表具有相位測量功能
       功能四：三相相位伏安表具有相序表測量功能
       功能五：三相相位伏安表具有頻率計、功率測量功能
       功能六：功率因數測量功能
       該SMG3001三相相位伏安表采用長效鎳氫電池以及電池管理電路，非易失性存儲器，高精度時鐘，串行數據接口的硬件設計，達到了便攜式相位測量和多功能儀表的全新技術， SMG3001三相相位伏安表是傳統雙鉗相位表所無法比擬的，具有測試精度高，測試速度快，該便攜式三相相位伏安表廣泛的受電力檢修和電力計量部門使用。

相位伏安表別稱

三相相位表、雙鉗三相相位表、雙鉗三相相位伏安表、三相相位伏安表、便攜式鉗形三相相位表、鉗形三相相位伏安表、數字三相雙鉗相位表、數字式雙鉗三相相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、三相雙鉗數字式相位表

相位伏安表功能

1、便攜式三相相位伏安表擁有七大功能：三相電壓表、三相鉗型電流表、相位表、相序表、頻率計、功率表、功率因數表集于一身

2、該SMG3001三相相位伏安表時測量（多至三相）電參數，并顯示向量六角圖

3、鉗形小電流準確測量，可作為泄漏電流表使用

4、該三相相位伏安表具有大屏幕點陣液晶，友好的人機界面

5、長效鎳氫電池，交直流兩用電源，方便現場使用

6、串行數據接口，可連接微型打印機及與計算機通訊

7、屏幕（數據、圖形）功能，方便查閱

8、該三相相位伏安表具有自換量程，軟件校準

9、高精度時鐘，電池容量條形模擬顯示

10、該三相相位伏安表具有全數字化，高可靠性

技術參數：

  基本誤差：

（1）參比條件

注：電流小于20mA時，相位誤差小于±3°

 工作條件

附件配置：

 注： SMG3001三相相位伏安表產品參數及外觀僅供了解產品功能，技術參數與型號如有變動，恕不另行通知

SMG3002三相相位伏安表

一、功能簡介

本儀器是我公司SMG3002三相相位伏安表。該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器。該儀器應用最新微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等）可以直接顯示向量圖，尤其適用于各供用電單位檢查電能計費系統及繼電保護系統的接線狀況。本儀器具有如下特點：

1. 采用大屏幕高背光顯示，漢字顯示儀器的工作狀態和測試參數，操作極為方便。

2. 實時測量三相電壓、電流、相位關系及向量圖；頻率、有功、無功功率、功率因數及視在功率的分相功率。

3. 小電流1.5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況,儀器測量精度高，測量范圍寬。

4. 自動判別線路感性或容性負載特性，并判別三相三線及三相四線電能表1008種錯誤接線，指出錯誤接線位置。

5. 雙路電源供電，即可充電電池工作也可現場AC220V借電，電池工作時間長達18小時。

6. 內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖。

7. 中文菜單與直接按鍵相結合，操作易學、易用。

二、儀器構成

三  技術指標

1． 基本誤差

注：當電流范圍在1.5 mA -10 mA量限時，相對誤差為±3°。

2． 測量通道特性

    電壓通道

        輸入阻抗：>500kΩ

分 辨 率：0.01V

電流通道  電流量限：1.5mA ~ 20A

          分 辨 率：0.001A

          輸入方式：鉗形電流互感器轉換輸入

相位測量：0.0-360.0度

整機準確度： 0.5級

頻率影響：信號在45Hz~65Hz范圍  <±0.04%

溫度影響：在-10℃～+40℃范圍     <±50ppm

整機準確度： 0.5級

3． 工作電源（雙電源供電）

交流電源：AC220V供電

   直流電源：內置高性能鎳氫電池

4． 安全特性

4.1  耐壓

電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV/50HZ正弦交流電壓歷時1min的試驗。

4.2  絕緣電阻

電壓輸入端, 交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間的絕緣電阻大于10MΩ。

3． 外形尺寸

主機外形尺寸：360X250X130（mm³）  重量：4kg

鉗表外形尺寸：142x42x18（mm³）   重量： 180g/把
