TE-CS40型冷凝除濕器使用說明書

一、工作原理

    冷凝除濕是建立在熱電制冷原理基礎上，起關鍵作用的珀?duì)柼�效�?yīng)是通過N型和P 型兩種半導體將電能轉化為熱能的現象。當直流電從N 型半導體流向P 型半導體，電子通過相互連接的導體從P 型半導體的低能端流向N 型半導體的高能端的時候，便會從環境中吸收熱量。然后熱量通過電子傳導轉移到別一端，當電子返回到P 型導體的低能端時釋放熱量。多個熱電對連接在一起，就構成熱電裝置。

     當環境中的濕熱空氣流經冷端散熱片時，其中的水汽遇冷凝結在散熱片上，并經排水管流出。經過持續的冷凝排水就可以使環境空氣中的濕度顯著降低。

一、應用領域

      冷凝除濕器可廣泛應用于電力設備開關柜、電氣控制柜、端子箱、動力箱等內部環境。

二、主要功能

1、產品特點

     ◎沒有機械移動部分，工作時沒有震動、噪音。因此不需要經常維修，而且設備小、質量輕、壽命長、安裝容易；

     ◎不需要任何致冷劑，可連續工作。穩定運行可達100000 h 以上；

     ◎不用制冷劑或干燥劑，因此不需要經常性的補充，而且不用CFC 等有利于溫室效應的物質，可以起到保護環境的作用；

     ◎具有加熱控制輸出，溫度控制可以精確到1℃；可實現加熱除濕功能；

     ◎可以在惡劣、敏感或是陜小的環境中工作，對環境和使用地點沒有特殊要求；

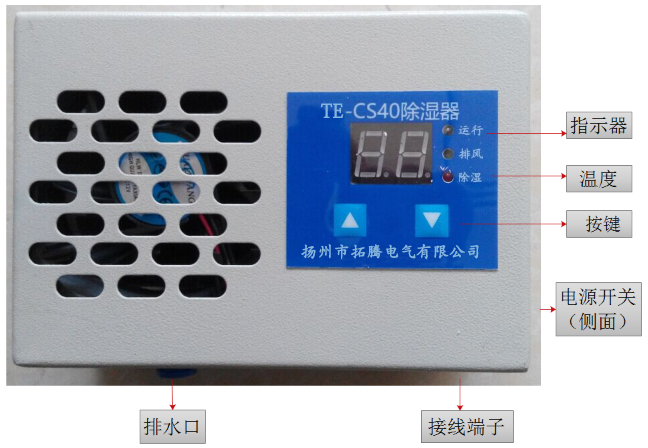

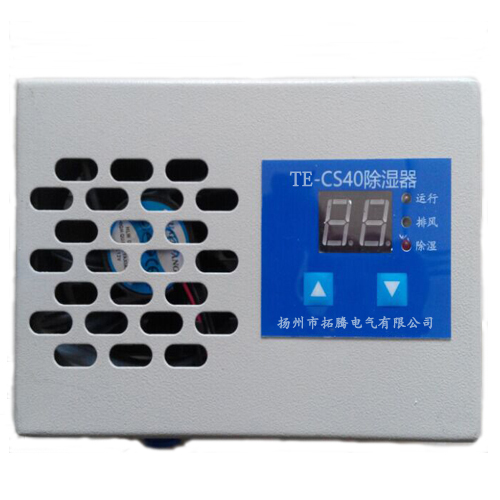

2、TE-CS40除濕器結構

     1) 濕度采集控制主件：通過濕度傳感器采集環境空氣中的濕度值從而控制半導體冷凝器工作的啟停。

     2) 冷凝器主件：是除濕裝置的核心部件，工作后產生冷熱效應。熱端在風扇作用下加速環境空氣流動，

     3) 冷端將流動的濕熱空氣快速冷凝形成水滴，達到徹底除濕目的。

     4) 凝水排水主件：將冷凝后的水滴匯集經管道快速排出，徹底消除環境空氣中的水汽。

     5) 加熱控制主件：通過溫度傳感器采集環境空氣中的溫度值從而控制外部加熱器的啟停。

     6) 工作電源：給溫濕度采集控制主件、半導體冷凝器主件、風扇等提供工作電源。

三、 技術性能參數

產品尺寸：165mm(長)*115mm(寬)*90mm(厚)

電源電壓：220V AC

功率：40W

溫度分辨率0.1°C

濕度分辨率0.1%RH

溫度控制精度：1℃

濕度控制精度：1%RH

溫度測量范圍：0℃~99℃

濕度測量范圍：10%~90%RH

溫度控制方式：繼電器輸出，220V，3A

使用環境：-20℃~65℃

24小時除濕量：400mL

顯示方式：3位數碼管

設置方式：按鍵，帶斷電參數記憶保護功能

串行通訊：RS485接口

安裝與使用

1、安裝尺寸

1）安裝時可使用配套的M4燕尾釘，用也可使用其它類似螺栓。

2）排水口請連接Φ8的PE管，并將出口引至柜外。

 使用方法

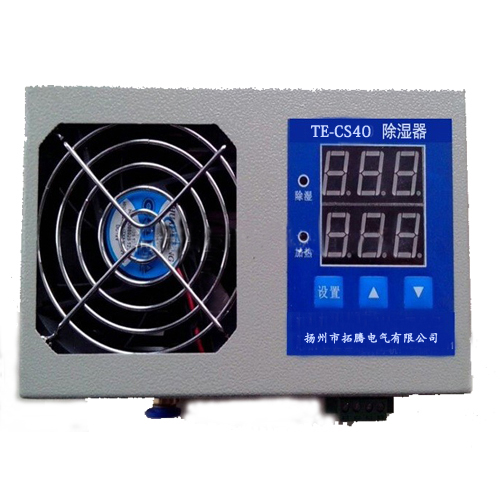

產品通電后，面板會顯示當前的溫濕度測量值，左側的指示燈會顯示當前的加熱和除濕狀態

長按【設置】鍵，進入設置模式，上排數碼管會顯示功能代碼，下排數碼管會顯示對應功能的設定值。功能代碼意義如下：

S01：啟動溫度設置符號

S02：停止溫度設置符號

SC1：溫度修正值設置符號

S03：啟動濕度設置符號

S04：停止?jié)穸仍O(shè)置符號

SC2：濕度修正值設置符號

在設置模式下按【設置】鍵切換功能代碼，按【▼】鍵切換設置的數位，當前位轉為閃爍狀態，按【▲】鍵調整當前位的數值。

設置實例：設置停止溫度為23.4度

長按【設置】鍵進入設置菜單，功能碼顯示為S01，再次按【設置】鍵，功能碼顯示為S02，小數位閃爍，按【▲】鍵將小數位設置為4，再按【▼】移位到個位數上閃爍，按【▲】鍵將個位設置為3，再按【▼】移位到十位數上閃爍，按【▲】鍵將十位設置為2，***后按【設置】鍵保存

一、 使用注意事項

使用前請認真閱讀使用說明書，參照接線圖接線，確保正確接線。

上電前必須檢查儀器是否蓋好扣好，是否固定好

二、 故障處理

開機無顯示：請檢查端子的市電供電接線是否牢固

顯示“--.-”：請檢查傳感器是否傳感器斷路或損壞，此時儀表自動啟動保護功能，將負載供電切斷，須排除故障后方可再使用

不能啟動除濕或加熱：請檢查相關的溫濕度啟動停止的設置是否正確，加熱端子接線是否牢固。
