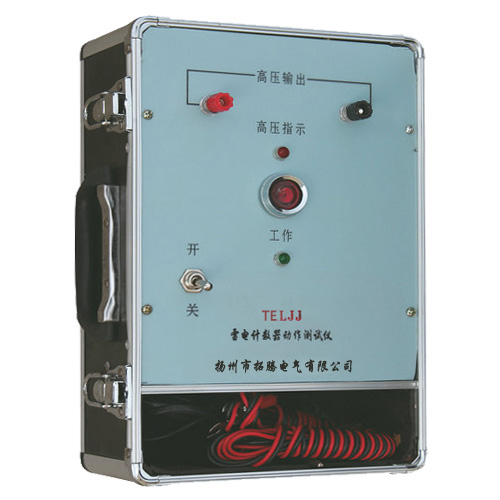

TELJJ型雷電計數器校驗儀是校驗雷電記數器的專用儀器,將此儀器帶到現場,只需幾秒鐘的時間,即可完成你的試驗任務,是校驗雷電計數器很理想的小型測試儀器。

一、 主要技術指標

      1.電源   50HZ   220V±10V         20W

      2.輸出電壓      直流1000V±50V   正弦波

      3.脈沖電流      50-100MA

      4.電容470UF*4

      5.重量           1.5KG

      6.體積          150*120*100

   二.試驗方法:

1.將該儀器的高壓輸出端與雷電計數器的電極用兩根導線并聯。

2.將儀器的電源接入220V，50Hz電源，打開電源開關，工作指示燈亮，表示儀器已開始工作。

3.電源開關打開后，在3秒鐘內，工作指示燈亮，說明儀器內高壓已產生，這時按一下工作按鈕，雷電計數器應動作，如果不動作，應檢查雷電計數器是否有故障。

二、注意事項:

1.試驗完畢后,應立即拔掉電源開關。

2.不要將儀器放在潮濕的地方。

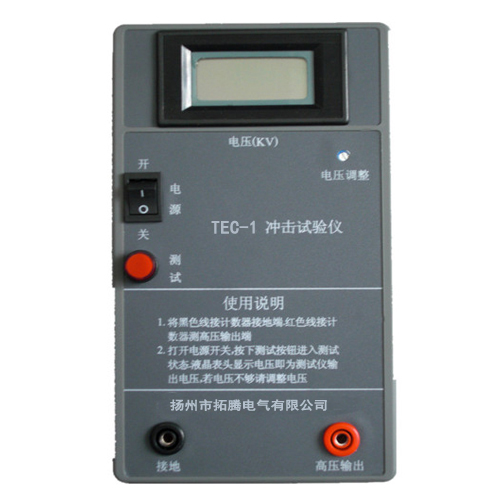

       TEC—I型雷電計數器測試儀是我公司有關技術人員根據電力用戶的需要而精心設計研制。該儀器提高了電壓和沖擊電流，更適合于高電壓下的避雷器計數器的測試。產品外型美觀，攜帶使用方便，它替代了傳統的笨重測試儀器和測試方法。

工作電壓：DC12V（五號電池8節）

※ 輸出電壓：800V---1300V 可調

※沖擊電流：5mA

※電 容 量：10uF

※液晶顯示：12Vc；9V  (5#電池8節、液晶顯示9V電池1節)。

※外    型：200×115×45(mm)

※ 工作方式：可以間斷使用或連續沖擊，當連續沖擊時，每2秒自動放電一次。

※重量：500克

※工作環境溫度：-20℃～40℃

※相對濕度：不大于90%（無凝露）

※周圍無外界強電磁場，機械振動及沖擊的干擾。

※工作原理

避雷器放電計數器是用來記錄避雷器動作次數的一種配套設備，在運行中可能進入潮氣或水份，使內部元件銹蝕，導致不能正常動作，每年應加強檢測。

 本儀器采用脈寬調制器電路，使其直流輸出更平穩。出IC1組成的控制回路，可以很容易控制其試驗高壓的輸出，從而實現升壓、放電、升壓、放電的重復過程。自動充放電過程,時間間隔1~2秒／次。

電壓調整電位器可以較方便的調節輸出電壓。一般在1000V即可。

 液晶表頭用于檢測輸出電壓。

其它型號

DHJ計數器動作測試儀    CJ-2沖擊計數器測試儀  ZGS-JZ雷擊計數器校驗儀

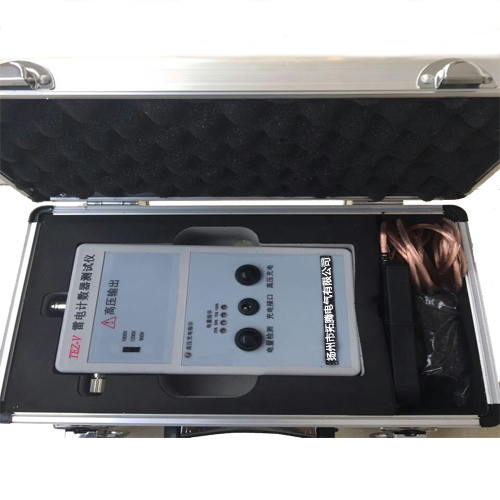

      TEZ-V 雷擊計數器測試儀是根據電力用戶的需要而精心設計研制的。產品外型美觀，攜帶使用方便，它替代了傳統的笨重測試儀器和測試方法用于避雷器計數器指針歸零等動作試驗，深受廣大專業人員的歡迎。

技術指標

     1、電池組：12V

     2、高壓輸出：900V、1200V、1600V

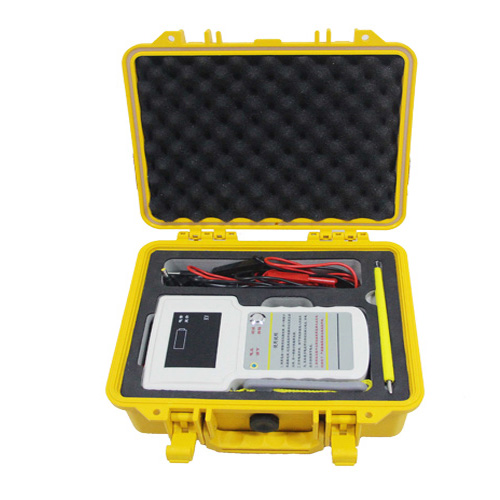

TELC-DAT雷擊計數器校驗儀

產品簡介

       由于密封不良，避雷器動作記數器在運行過程中可能進入潮氣和水分，使內部元件銹蝕，導致不能正常動作，計數器動作的可靠性對于電力系統非常重要，它是記錄避雷器在正常運行中受到雷擊次數統計的一個重要參數。它能為電力系統工作人員提供有針對性對避雷器進行檢驗的重要儀據。所以《規程》規定，每年至少應檢查一次。

      TELC-DAT雷擊計數器測試儀用于校驗各種避雷器計數器動作的可靠性。適用于閥型避雷器（包括炭化硅普通閥型（FZ和FCD）及炭化硅磁吹閥型（FCZ和FCD）及氧化鋅避雷器中放電記錄記錄器放電動作的檢查和校驗。）儀器符合電力行業標準DL474.5-92“現場絕緣試驗實施導則－避雷器試驗”標準的要求，適用于發電廠、變電所現場及修理車間、試驗室等各種條件下的試驗，本儀器采用手持式設計，外型美觀，攜帶方便，它替代了傳統的笨重測試儀器和測試方法用于避雷器計數器的動作試驗，深受廣大專業人員的歡迎。

產品參數

1、輸出電壓：0～1300V可調；

2、電 容 量：10uF；

3、放電電流:大于3mA；

3、供電方式：可充電鋰電池；

4、外型：238×134×45(mm)3。

產品特點

1. 測試原理采用電容充放電法：充電時間短，放電速度快；

2. 操作簡便：一鍵可完成自動充放電過程，時間間隔1～2秒／次；

3. 適用范圍廣：高壓輸出0～1300V可調，可滿足各類計數器動作電壓；

4. 安全可靠：儀器外殼采用ABS塑料材料，高壓輸出無金屬外露，操作者安全有保障，不會被電擊；

5. 測試次數多：一次充電可連續操作大于2000次；

6. 測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，試驗時能夠滿足不同方式的試驗需要。
