1、用途及組成

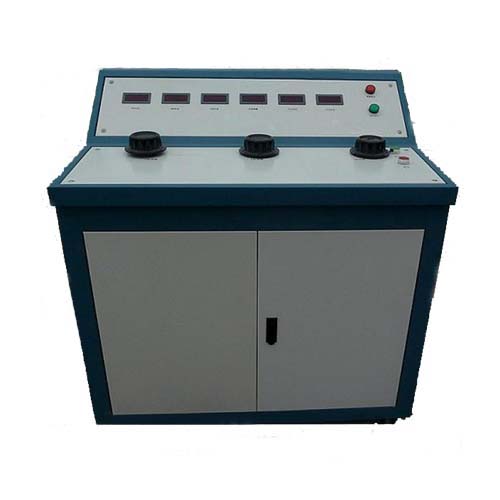

主要用于地鐵以所用DC1500、DC750直流開關大電流脫扣值校驗，開關動作時間測試，分流器及隔離放大器特性試驗。同時還可以用于熱繼電器，電動機保護器，接觸器，空氣開關，開關柜，斷路器，保護屏校驗。整定裝置由操作臺、升流器及測試導線組成。直流開關動作

2、使用環境條件

環境溫度：-20℃～60℃

相對濕度：不大于90%

海拔高度：900米以下

3、主要功能及參數

供電電源電壓：三相四線AC380V±10%

供電電源容量：80KVA

最高輸出直流電流值：15000A，在該電流下可持續工作8小時。

最高輸出直流電壓值：8V。

輸出電流調節方式：0~15000A連續可調。

精度要求：

源效應：≤0.3%額定值

時漂：≤1%額定值

溫漂：≤0.04%額定值／℃

負載效應：≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）

紋波電壓：≤1%額定值+10mV。

線路調整率：0.1%

負載調整率：0.1%

輸出顯示:

顯示方式:電壓表為4位數碼顯示

電流表為5位數碼顯示

顯示精度:電壓表0.1V

電流表0.1A

顯示誤差:電壓表≤0.2%±1個字

電流表≤0.2%±1個字

設備應具有過壓、過流、缺相等自動保護。

4、設備配置一覽表

操作臺：1       臺

升流器：1       臺

連接線(專用測量線)：1         套
