數字式直流電阻測量儀|數字式低阻計 代替雙臂電橋

GB/T 3048.2 — 2007電線電纜電性能試驗方法第 2部分金屬材料電阻率試驗

GB-T 3048.4-2007 電線電纜電性能試驗方法第4部分導體直流電阻試驗

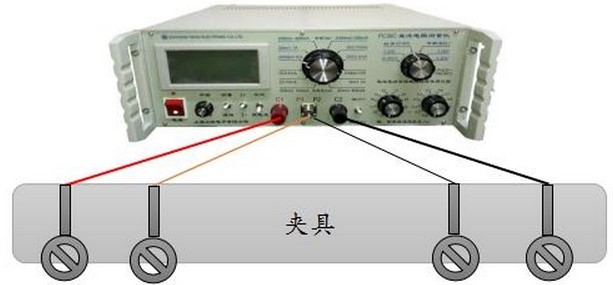

第一步 連接       按照面板C1/P1/P2/C2（從左至右)的順序與夾具的4個端子對應連接.

第二步 預熱        打開電源，讓儀器預熱3分鐘以上。

第三步 校零       1、【功能選擇開關】          撥至“校零（0.00）”檔位；

                  2、【測量狀態選擇開關】   撥至“低電流位置”；

                  3、【量程選擇開關】          撥至“200uΩ 10A檔”；

                  4、調節【校零、平衡旋鈕】，使儀器顯示0000與-0000之間.

第四步 平衡       1、【功能選擇開關】          撥至“平衡（BAL)”檔位顯示“BAL";

                  2、調節【校零 平衡旋鈕】，使儀器顯示0000與-0000之間，可以抵消外部電勢的影響。

                 如出現數值太大，請等到顯示屏讀數降至5個字以下，再進行“平衡”操作。

第五步 溫度補償

              【溫度校正開關】撥向“校正（TC)"位置，儀器顯示TC，表示進入溫度校正的測量模式：調節【溫度輸入開關】，根據環境溫度進行溫度輸入。

第六步 測量

        1、 根據被測器件的特性，選擇合適量程，入如不能估算電阻值，請索取參考以下速查表。

     2、【功能選擇開關】撥至“1.00 I”檔位，屏幕出現“1.00 I”字符，顯示數值即為被測電阻值。

第七步 倍率電流下的測量 由于鋼、鋁有較大的溫度系數，電流過大會加熱導線，造成誤差，需要倍率電流下的電阻測量。

第八步 反向電流下的測量  被測電阻＜0.1Ω(100mΩ），需要反向電流下的電阻測量，

                                        最終測量結果等于（正向電阻值+反向電阻的絕對值）/2

注意事項：測量完畢，必須回到【校零】或關閉電源，才能松開被測材料，以免損壞儀器。
