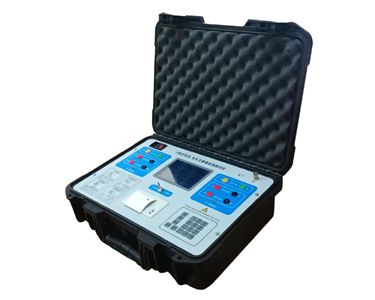

PEC-H07一體式電流電壓互感器誤差測試儀 |
發布者：揚州市拓騰電氣有限公司 發布時間：2017/4/7 |
● 本機采用小信號法測量原理，單臺儀器就可以完成電流、電壓互感器誤差測試，方便計量裝置現場檢定工作。 ● 采用接近工頻的異頻功率電源測試，防止干擾。 ● 測量范圍寬。 ● 直接化整現場數據，判定合格或不合格。 ● 一次測量與顯示電流電壓互感器實際任意負荷下的規程點以及任意點的誤差（角差、比差）。 ● 滿足國家規程所要求的測量用電壓互感器的20％-120％的規程點誤差（角差、比差）檢測。 ● 檢測電壓互感器的變比以及極性。 ● 智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。 ● 可現場進行各種測量數據的存儲和打印，方便用戶查詢。 ● 儀器通過標準USB接口方便的與計算機連接傳輸數據。
CT變比范圍
5A/5～25000A/5A， (5A/1～5000A/1A)
誤差測量范圍
5A/5A～5000A/5A， (5A/1～5000A/1A)
被檢電流互感器
準確度范圍：1.0 、0.5、0.5S、0.2及0.2S
準確度
±0.05%
PT誤差測量范圍
一次電壓：3-110KV/√3 二次電壓：100V,100V/√3
準確度
±0.05%
直流電阻
0.0-0.1Ω ±3% 0.1-50Ω ±1%
CT二次負荷
1Ω-25Ω ±2%
Pt二次負荷
1VA-500VA ±2%
工作條件
AC 220V 10%/50Hz 2%
環境溫度
0-40℃
環境濕度
25℃<85%
整機重量
≤5Kg
|
