CTP-120/150/180/250/360RMS變頻CT伏安特性測試儀

     本公司開發的CTP-120RMS，CTP-150RMS，CTP-180RMS，CTP-250RMS，CTP-360RMS系列變頻式CT伏安特性測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

     產品別稱：變頻式互感器測試儀，變頻式CT/PT互感器分析儀，微機型互感器測試儀，電壓電流互感器特性測試儀，互感器綜合測試儀，互感器伏安特性綜合測試儀，CT\PT綜合特性測試儀，CT伏安特性測試儀，PT伏安特性測試儀，互感器特性綜合測試儀，互感器暫態特性測試儀，伏安、變比、極性綜合測試儀。

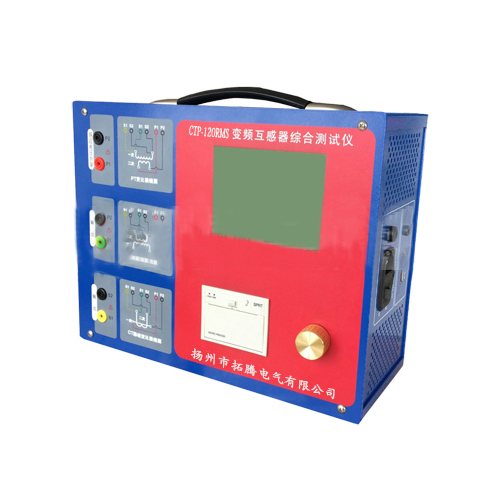

CTP-120RMS變頻CT伏安特性測試儀

技術特點:

>基于先進的變頻原理，輸出最大僅120V的交流電壓和5A（峰值15A）的交流電流，卻能應對拐點高達45KV的CT測試。

>功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

>自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

>界面友好美觀，5.7寸圖形LCD顯示、全中文圖形界面。

>采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

>裝置可存儲3000組測試數據，掉電不丟失。

>面板自帶打印機，可自動打印生成的試驗報告。

>測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

>易于攜帶，裝置重量<9Kg。

主要功能:

裝置設計用于CT、PT的以下試驗：

>勵磁特性試驗

>變比試驗

>相位和極性試驗

>CT各種一次電流及各種負荷時的比差、角差測量

>CT二次繞組電阻測量

>CT二次回路負荷測量

>CT暫態特性測試與分析

>測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等

>拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

主要技術參數：

>輸出電壓：0～120V(RMS)，0.5HZ～45.5HZ

>等效試驗電壓：＞45KV（拐點電壓）

>輸出電流：0～5A(RMS)，峰值15A

>CT變比測量范圍：1～35000

>二次繞組電阻測量范圍：0.05～200Ω，精度：±（0.1%×讀數＋1mΩ）

>二次負載阻抗測量范圍：0.05～200Ω，精度：±（0.1%×讀數＋1mΩ）

>交流負載測量：0～300VA

>升流電流輸出：0-180A（選配）

>輸入電源電壓：AC220V±10%，50HZ

>尺寸：380mm × 240mm × 180mm

>重量：≤9Kg

CTP-150RMS變頻CT伏安特性測試儀

技術特點:

>基于先進的變頻原理，輸出最大僅150V的交流電壓和5A（峰值15A）的交流電流，卻能應對拐點高達45KV的CT測試。

>功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

>自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

>界面友好美觀，5.7寸圖形LCD顯示、全中文圖形界面。

>采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

>裝置可存儲3000組測試數據，掉電不丟失。

>面板自帶打印機，可自動打印生成的試驗報告。

>測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

>易于攜帶，裝置重量<9Kg。

主要功能:

裝置設計用于CT、PT的以下試驗：

>勵磁特性試驗

>變比試驗

>相位和極性試驗

>CT各種一次電流及各種負荷時的比差、角差測量

>CT二次繞組電阻測量

>CT二次回路負荷測量

>CT暫態特性測試與分析

>測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等

>拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

主要技術參數：

>輸出電壓：0～150V(RMS)

>輸出電流：0～5A(RMS) ，峰值15A

>電壓測量：準確度：±0.1%

>CT變比測量范圍：1～10000，精度：±0.05%

>PT變比測量范圍：1～10000，精度：±0.05%

>相位測量：準確度：±3’，分辨率：0.3’

>二次繞組電阻測量范圍：0～50Ω   精度：1%±1mΩ

>二次實際負荷測量范圍：0～300VA  精度：1%±0.1VA

>升流電流輸出：0-180A（選配）

>輸入電源電壓：AC220V±10%，50HZ

>尺寸：380mm × 240mm × 180mm

>重量：≤10Kg

CTP-180RMS變頻CT伏安特性測試儀

技術特點:

>基于先進的變頻原理，輸出最大僅180V的交流電壓和5A（峰值15A）的交流電流，卻能應對拐點高達45KV的CT測試。

>功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

>自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

>界面友好美觀，5.7寸圖形LCD顯示、全中文圖形界面。

>采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

>裝置可存儲3000組測試數據，掉電不丟失。

>面板自帶打印機，可自動打印生成的試驗報告。

>測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

>易于攜帶，裝置重量<9Kg。

主要功能:

裝置設計用于CT、PT的以下試驗：

>勵磁特性試驗

>變比試驗

>相位和極性試驗

>CT各種一次電流及各種負荷時的比差、角差測量

>CT二次繞組電阻測量

>CT二次回路負荷測量

>CT暫態特性測試與分析

>測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等

>拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

主要技術參數：

>輸出電壓：0～180V(RMS)

>輸出電流：0～5A(RMS)，峰值15A

>輸出功率：500VA，峰值1500VA

>一次測量輸入：電壓范圍：0～180V峰值

>二次測量輸入：電壓范圍：0～3V峰值

>CT變比測量范圍：1～5000：±0.05%；5000～10000：±0.1%

>PT變比測量范圍：1～5000：±0.05%；5000～10000：±0.1%

>角差測試準確度：在額定電流和額定負荷下的準確度 (COSΦ：0.8～1.0)：1min。

>磁化曲線測試：電壓準確度：電壓>5V時，±0.5％讀數±0.1V；

電流準確度：電流>0.5mA時，±0.5％讀數±0.1mA；

>電阻測試準確度：直阻范圍：10mΩ～100Ω，

直阻測試：直阻大于100 mΩ時，±0.5％讀數0.5mΩ。

負載測試在純電阻的情況下：±0.5％讀數±0.5mΩ。

>升流電流輸出：0-180A（選配）

>輸入電源電壓：：AC220V±10%，50HZ±1HZ，電源保險10A

>尺寸：430mm×310mm×230mm

>重量：＜9kg

CTP-250RMS變頻CT伏安特性測試儀

技術特點:

>基于先進的變頻原理，輸出最大僅250V的交流電壓和5A（峰值20A）的交流電流，卻能應對拐點高達45KV的CT測試。

>功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

>自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

>界面友好美觀，5.7寸圖形LCD顯示、全中文圖形界面。

>采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

>裝置可存儲3000組測試數據，掉電不丟失。

>面板自帶打印機，可自動打印生成的試驗報告,可連接電腦后臺上位機軟件生產報告。

>測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

>易于攜帶，裝置重量<9Kg。

主要功能:

裝置設計用于CT、PT的以下試驗：

>勵磁特性試驗

>變比試驗

>相位和極性試驗

>CT各種一次電流及各種負荷時的比差、角差測量

>CT二次繞組電阻測量

>CT二次回路負荷測量

>CT暫態特性測試與分析

>測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等

>拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

主要技術參數：

>輸出電壓：0～250V(RMS)

>輸出電流：0～5A(RMS)，峰值20A

>勵磁測量精度：≤0.5%（0.2%*讀數＋0.3%*量程）

>CT變比測量范圍：5～25000A/5A（5000A/1A），精度：≤0.1%

>PT變比測量范圍：1～10000，精度：≤0.1%

>相位測量：準確度：±3’，分辨率：0.01’

>比差測量：準確度：≤0.1%

>二次繞組電阻測量范圍：0.1～300Ω，精度：≤1%（0.2%*讀數+0.3%*量程）

>二次實際負荷測量：5～1000VA 精度：≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA

>輸入電源電壓：AC220V±10%，50HZ

>升流電流輸出：0-180A（選配）

>工作環境：溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤2000m

>尺寸：＜410mm×250mm×300mm

>重量：≤10Kg

CTP-360RMS變頻CT伏安特性測試儀

技術特點:

>基于先進的變頻原理，輸出最大僅360V的交流電壓和20A（峰值30A）的交流電流，卻能應對拐點高達45KV的CT測試。

>功能全面，可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。

>自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。

>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的標準對CT、PT進行測試和計算。

>界面友好美觀，5.7寸圖形LCD顯示、全中文圖形界面。

>采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

>裝置可存儲3000組測試數據，掉電不丟失。

>面板自帶打印機，可自動打印生成的試驗報告。

>測試方便，除了負荷測試外，其他各項測試都是基于同一接線。

>易于攜帶，裝置重量<9Kg。

主要功能:

裝置設計用于CT、PT的以下試驗：

>勵磁特性試驗

>變比試驗

>相位和極性試驗

>CT各種一次電流及各種負荷時的比差、角差測量

>CT二次繞組電阻測量

>CT二次回路負荷測量

>CT暫態特性測試與分析

>測量校核各種型號的CT、PT，包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到45KV的CT、變壓器套管CT、各電壓級PT等

>拐點電壓/電流、10%(5%)誤差曲線、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和和不飽和電感等CT、PT參數的測量。

主要技術參數：

>輸出電壓：0～360V (RMS)

>輸出電流：1～20A (RMS)，峰值30A

>輸出功率：1000VA，峰值3000VA

>一次測量輸入：電壓范圍：0～400V峰值

>二次測量輸入：電壓范圍：0～6V峰值

>電壓測量：電壓>5V時，±0.5％讀數±0.01V；

>電流測試范圍：10mA～10A（有效值）；

10mA～100mA：±0.5%讀數±5 mA；

100mA～1A：±0.5%讀數±0.2mA；

1A～10A：±0.5%讀數±0.002A。

>電阻測試準確度：直阻范圍：10mΩ～100Ω；

直阻測試：直阻大于100mΩ時，±0.5％讀數0.5mΩ；

負載測試在純電阻的情況下：±0.5％讀數±0.5mΩ。

>CT變比測量范圍：1～5000：±0.05%；

5000～10000：±0.2%；

10000～30000：±0.2%

>角差測試準確度：在額定電流和額定負荷下的準確度 (COSΦ：0.8～1.0)：±2min。

>比差測試準確度：大于20%XICT，大于25%額定負荷條件下：±0.1%讀數

>升流電流輸出：0-180A（選配）

>輸入電源電壓：AC220V±10%，50Hz±1Hz

>尺寸：380mm × 240mm × 180mm

>重量：≤9Kg
