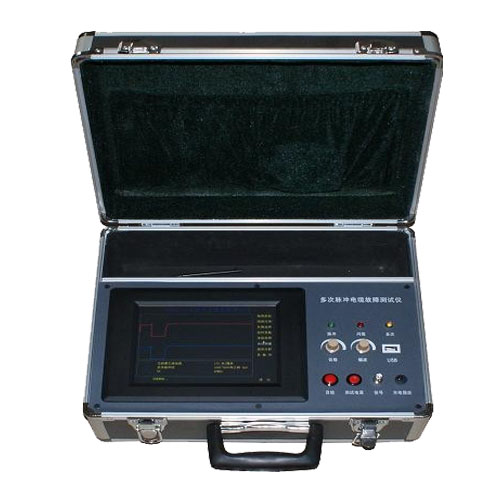

HT-S50多次脈沖電纜故障測試儀用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。

   HT-S50多次脈沖電纜故障測試儀，是以二次脈沖技術為基礎發展起來的又一款新式電纜故障測試儀。儀器以嵌入式觸摸屏工控機為主體，嵌入式操作系統軟件為平臺。除具備二次脈沖法電纜故障測試儀的全部?jī)?yōu)點外，在沖擊高壓閃絡的同時向電纜發送不同延時的一組八個故障測試脈沖和對應的一組電纜全長測試脈沖（總共16個測試脈沖）。讓操作人員從八個故障波形中選擇出一個最便于分析的的故障反射波形。將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。省去了笨重的中壓延弧裝置，簡化了測試手段，給用戶提供了更為簡捷的故障波形判斷方法。

儀器功能與特點：

1.可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

2.采用國際最先進的“多次脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。

3.任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。

4.具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡

單明了。測量方法簡單快速。

5.檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

6.高亮度屏作為顯示終端，可在陽光直射的環境中清晰地觀

察屏幕波形。儀器具有強大的數據處理能力和友好的人機界面。

7.具有手寫輸入功能，在波形存儲時可以將現場測試的人員、地點及故障特點、

測試過程等信息直接手寫輸入到所保存的文檔中。

8.具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損

壞。

9.具有標準USB接口。

10.操作簡單，可靠性高。具有極高的性價比。

11.無測試盲區。

12.內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

1.3、主要性能指標：

1．測試方法：多次脈沖法；沖擊高壓電流取樣法；低壓脈沖法

2．沖擊高壓：低于40KV

3．測試距離：10m～40Km

4. 無測試盲區

5．讀數分辨率：0.1m

6．系統測試精度小于10cm

7．測試電纜長度設有：

短距離（＜1Km ）；  中距離（＜3Km）；長距離（＞3 Km）三種

測試脈沖幅度：約400VP-P

8．多次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形。

9．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察�？梢詢�(chǔ)存海量的現場測試波形。

10．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。

11．內置電源：充滿電后可連續工作4小時以上，亦可外接交流電源工作。

12．工作條件: 溫度-10℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg。

13.本儀器具有脈沖極性轉換工能，以適應操作人員的觀察習貫。
