DL/T 474.5-2006 《現場絕緣試驗實施導則 第5部分:避雷器試驗》

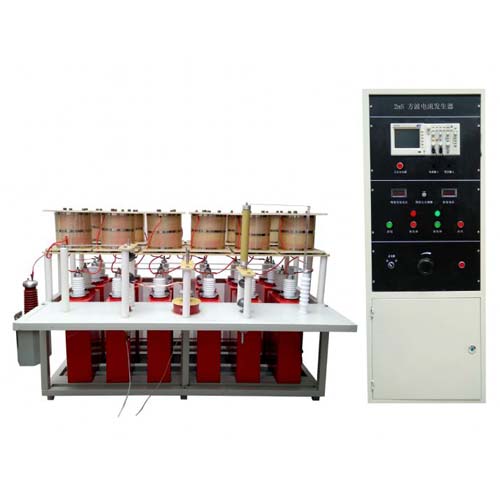

      TE-LCG-1M本裝置主要對避雷器閥片、壓敏電阻、SPD、防雷箱作通流容量試驗，用于考核在過電壓作用下避雷器閥片、壓敏電阻、SPD、防雷箱動作時耐受長時間沖擊電流的能力。

      由集中參數電感L和電容C組成的鏈型網絡，通過選擇適當?shù)膮��?shù)到達鏈型網絡波阻抗與負載電阻相匹配，產生符合標準要求的方波電流，以滿足試驗要求。

1、電流波形：2mS方波

2、電流幅值：100-1000A

3、鏈 級 數：12級

4、點火方式：電動

5、波 阻 抗：＜8Ω

6、波形極性：正

6、電流測量：羅氏線圈

7、波形顯示：示波器

8、安全保護：過壓、過流

9、工作電源：220V±10% 50Hz
