電纜識別儀在電力電纜假設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（定性及定量的雙重判別）、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術最先進、性能最優越的新型儀器。

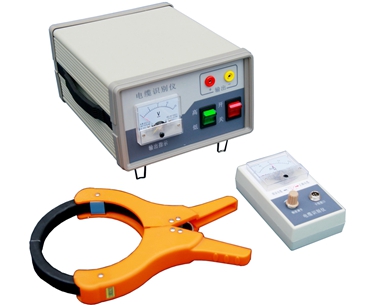

      TECI-200電纜識別儀是TECI系列電纜識別儀的第三代產品，它總結并克服了第一代霍爾感應單點接觸式識別儀只能判斷大小而不能判斷方向并在強磁場下無法工作的缺陷，同時克服了第二代U型插槽式識別儀的因漏磁而影響識別的缺陷。由于有了方向及大小的雙重判別使得TECI-200型電纜識別儀的識別正確率達到了100%

      TECI-200電纜識別儀由信號發生器TECI-200F和接收識別鉗TECI-200J及指示表三部分組成，信號發生器主要產生特殊的脈沖調制信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上的特殊信號時，信號檢測器上電表指針與施加信號頻率同步擺動，用接收識別鉗信號檢測器TECI-200J時其他電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。

主要特點

識別準確，無折衷判斷，準確率高達100%

鉗口尺寸150，可適合各類電纜測試

保護電路可靠不怕輸出短路

輸出大小可調、適合各種場合

操作簡單，不需培訓，一看即會

整套儀器小巧美觀

技術指標

發射機信號發生器

 接收鉗及指示表

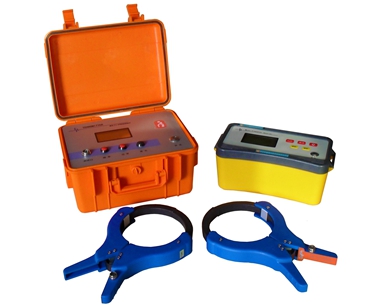

TECI-200D帶電電纜識別儀

帶電電纜識別儀工作模式

1、信號幅度比較法：將信號通過發射鉗耦合至目標電纜，用接收鉗檢測各電纜的信號幅度，幅度最大者為目標電纜。

2、不同頻率信號比較法：將不同頻率信號通過發射鉗耦合至目標電纜，通過接收鉗接收不同頻率信號，各頻率段幅度均為最大者為目標電纜。

3、通過接收鉗接收50Hz信號，幅度最大者為目標電纜。

帶電電纜識別儀技術指標

發射機

 輸出信號：輸出四種頻率815Hz、8kHz、33KHz、83 KHz。

 輸出功率：恒功率輸出，低、中、高三檔，最大15瓦。

 輸出模式：耦合感應式、直接輸入式。

 阻抗顯示：100000歐以內。

 顯示界面：大屏液晶圖形顯示，自帶背光。

 電源：標準1號1.2V充電電池6節，充放電500次。

 待機時間：大于8小時，電量提示。

 過熱過流：自動保護。

 工作溫度：-20℃—50℃

 體 積：230×140×270mm

 重 量：2 kg

接收機

 接收頻率：接收五種不同頻率分別是815Hz、8kHz、33KHz、83 KHz、50Hz。

 接收模式：耦合鉗。

 信號界面：數字、光柵、聲音三種界面同時提示信號強弱

 顯示界面：大屏液晶圖形顯示，自帶背光。

 增益控制：手動調節，動態范圍000——100db。

 探測長度：直連電纜時，最長15KM。

          耦合電纜時，一次耦合可測3Km，多次耦合無限遠。

 電源：標準5號1.2V充電電池6節，充放電500次。

 待機時間：大于12小時，電量提示。

 過熱過流：自動保護。

 工作溫度：-20℃—40℃

 體 積：75*180*160mm

 重 量：1.3Kg

帶電電纜識別儀識別鉗

2種口徑可選。φ120/φ50mm

型號：CR-CID200/200D電纜識別儀

GT-DL200電纜識別儀 GT-DL200D帶電纜識別儀  DSY-2000電纜識別儀 DSY-2000D帶電電纜識別儀
