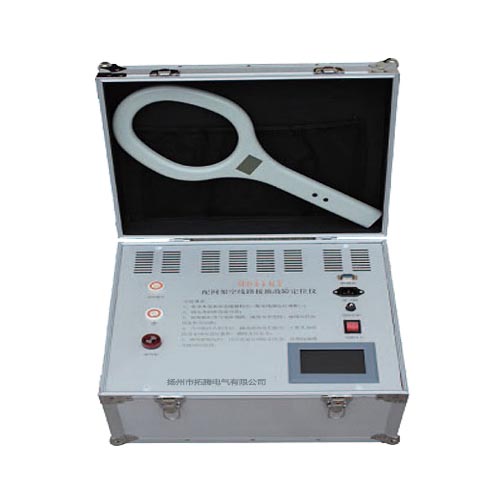

HD3107配網架空線路接地故障定位儀性能優越，能夠快速、準確的定位接地故障點。既能夠在接地故障發生時用于定位接地故障點，也能夠在線路檢修完成后，利用幾分鐘的時間，使用本設備對線路是否會發生接地故障進行予診斷。

功能與特點

☆ 適用范圍為35kV及以下配電網架空線路；

☆ 能夠區分阻性電流與容性電流，長線路、高阻接地時仍可準確定位；

☆ 主機輸出高壓信號，能夠有效擊穿故障點，使故障重現；

☆ 一次掛線，將主機的高壓輸出掛接在故障相線路任意一點即可；（整個查找過程中，只有此時可能需要攀爬電桿）；

☆ 使用方便，只需按探測器提示的故障方向就可以確定故障點的方向與位置；

☆ 探測器提示方式為中文與蜂鳴音；

☆ 主機為全自動工作方式，不需要人工參與調節；

☆ 主機具備自檢與保護功能，異常情況自動關閉輸出，以保護人員及設備安全；

☆ 具備防雷功能（確保設備接地良好）；

技術參數

主機

☆ 額定輸入電壓：AC180－260V（50或60Hz）

☆ 最大輸出電壓：3500V

☆ 最大輸出功率：1500W

☆ 保護措施：避雷器、保險絲、軟件開關

☆ 啟動時間：<3分鐘

☆ 人機界面：中文顯示

☆ 工作方式：全自動

☆ 掛線次數：1

探測器

☆ 供電方式：9V電池

☆ 適用導線載面：不限

☆ 允許故障線路長度：非金屬接地－80km ，金屬接地－不限

☆ 允許最大過渡電阻：30kΩ(20km); 20kΩ(50km);10kΩ(80km)

☆ 最大定位誤差：<30m

☆ 適用線路類型：架空線路高度<20米均可

☆ 人機界面：中文顯示

☆ 提示方式：聲光

環境條件

☆ 環境溫度：-20℃~60℃

☆ 相對濕度：≤90%（無凝露）
