SHX-2000YIII SD7000無線核相儀系列 |
發布者：揚州市拓騰電氣有限公司 發布時間：2017/9/9 |
SHX-2000YIII無線高壓核相儀
一、概 述
SHX-2000YIII無線高壓核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
二、安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為 ≤ 220KV 。

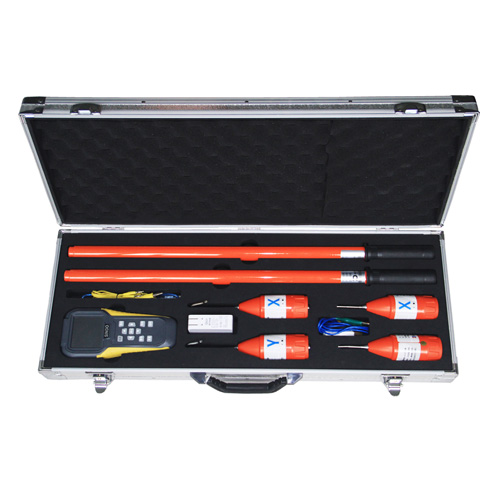

三、設備清單
①鋁合金包裝箱一個
②主機一臺
③校驗插頭線
④電源充電器一只
⑤絕緣桿兩根
⑥X，Y采集器各一只
⑦1.5V電池10節
⑧說明書一本
⑨保修卡一份
⑩合格證一份
產品功能與特性
產品技術指標
SD7000系列無線核相儀采用數字信號傳輸，解決了傳統核相儀的模擬信號和傳輸?shù)娜毕荩员ＷC設備的高穩定性和可靠性。在滿足用戶對近程和遠程兩種實時核相功能的要求下，增加了遠程GSM通信和遠程核相數據存儲，查詢等功能，不受時間和地域的限制。 本產品抗干擾能力強，具有可靠的高電壓隔離功能和安全性能，符合電力行業標準，及國家電力安全工器具質量監督檢驗測試相關標準，滿足電磁兼容（EMC）要求，使用安全、方便、可靠。
遵循標準 產品的設計、生產與使用，均遵循以下標準。 DL / T 971—2005 帶電作業用交流1kV～35 kV便攜式核相儀 GB 26860—2011 電力安全工作規程（發電廠和變電站電氣部分）
功能和特點 主機主要功能和特點 發射器主要功能和特點 1、具有相位、相位差、波形、頻率、電壓等級、同/異相測量實時顯示功能 2、支持近程常規無線核相功能
3、支持GPS+GSM遠程實時核相功能（僅限SD7300） 4、具備測量數據存儲、查詢功能（僅限SD7200、SD7300） 5、具有半小時無人操作自動關機功能 6、支持USB充電功能 7、采用3.2寸65K色彩屏顯示 ? 自動開/關機功能 8、開機自動蜂鳴器提示功能 9、正常工作指示燈提示功能 10、電量過低蜂鳴器和指示燈提示功能 11、頻率、相位、電池電量測量功能 12、 具有高壓驗電及電壓等級測量功能（僅限SD7100、SD7200、SD7300、SD7500） 13、支持USB充電功能
技術參數 ◆ 相位精度：自誤差≤1°，同相≤4°，異相≤6°； ◆ 頻率準確度：±0.05Hz； ◆ 異地核相時甲、乙主機必須處在移動基站全覆蓋之內（僅限SD7200、SD7300）； ◆ 異地測距精度：測量值x 2%±10m（僅限SD7300）； ◆ 發射器采集速率：10次/秒； ◆ 甲、乙兩地核相遠程核相數據實時刷新率：10秒/次（僅限SD7200、SD7300）； ◆ 發射器X、Y視距傳輸距離：≤800m； ◆ 發射器X/Y一次連續工作時間：≥8小時； ◆ 主機一次連續工作時間：≥5小時； ◆ 絕緣桿適用電壓等級：≤220kV； ◆ 絕緣桿：縮態為600mm，伸態為3750mm； ◆ 工作環境：-25℃—50℃ 濕度≤95%RH； ◆ 儲存環境：-40℃—55℃ 濕度≤95%RH； ◆ 產品重量：全重約6kg。 產品選型|產品參數|產品功能
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
