產品型號

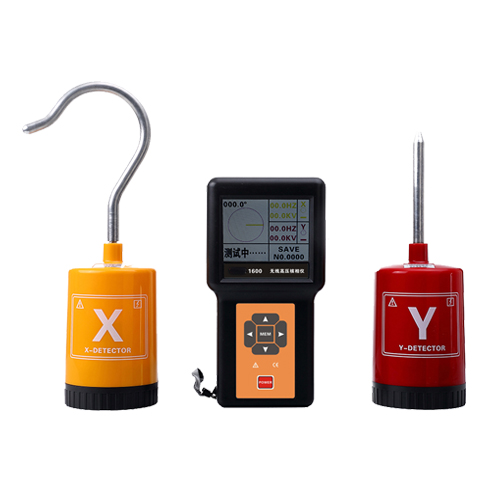

   VICTOR 1600無線高壓核相儀

功  能

  高壓線路核相、頻率、相位、相序、驗電無線測試

電  源

  主  機：DC9V，6節5號堿性電池LR6；探測器: 鋅錳干電池6F22、9V

核相方式

  接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相

  非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸測試，探針逐漸靠近導線核相

傳輸距離

  無線傳輸，直線傳輸距離約30米

相別定性

  同相:－25°～25°；異相: 95°～145°和215°～265°

核相電壓

  200V～220kV

相位量程

  0.0°～360.0°；精度：≤±12°；分辨率：0.1°

頻率量程

  45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz

發射頻率

  433MHz、315MHz

LCD

  3.5寸彩屏；顯示域：71mm×53mm

相位指示

  相量圖及數字同時顯示

電源指示

  探測器具有綠色電源指示燈

工作指示

  核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲

顯示速率

  2次/秒

數據存儲

  9999組(掉電或更換電池不會丟失數據)

液晶背光

  可調亮度，適應不同使用環境

自動關機

  開機約5分鐘儀表將自動關機

電池電壓

  當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。

額定電流

  探測器：30mA max；主機：150mA max

儀表質量

  儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg

儀器尺寸

  主機195mm×100mm×45mm；探測器290mm×250mm×80mm

絕緣桿長度

  最大直徑Φ38mm；長度：縮態為1050mm；伸態為4850mm

絕緣試驗

  絕緣桿拉伸后兩端：AC 220kV/rms

  主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)

外界干擾

  無特強電磁場；無433MHz 、315MHz同頻干擾

工作溫濕度

  -10℃～40℃；80%rh以下

存放溫濕度

  -20℃～60℃；70%rh以下

防護等級

  IP63

適合安規

  GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求

  符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準

隨機附件

  主機1件、探測器2件、探針2件、探勾2件、絕緣桿2件、軟件光盤1件、USB數據線1根、LR6電池6個、6F22電池2個、檢驗線1條、工具包1件
