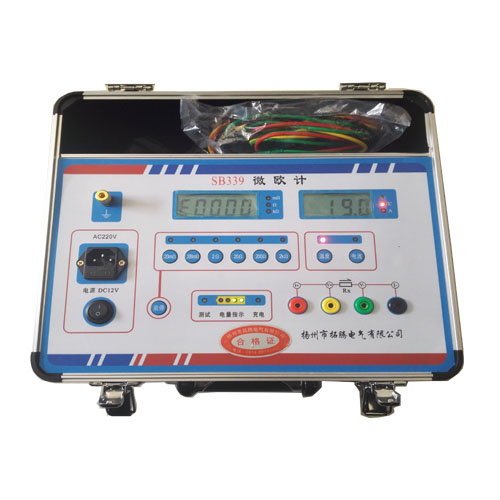

SB339微歐計是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。是測量電力變壓器等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器，其測量速度比電橋快一百多倍。儀器內裝可充電電池組（12V），交、直流兩用，便于現場及野外測試。

二．工作原理

本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。

三．主要特點

1、內附可充電電池組，現場測試不需交流電源，使用方便。

2、輸出充電電流最大可達2A，測試速度快。

3、電阻測量范圍為1μΩ-2KΩ，量程廣。（六檔 、七檔20KΩ）

4、采用國外進口優質元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。

5、液晶顯示方式，適應各種不同的工作環境。

四．技術指標

1、使用條件：

環境溫度：0℃～40℃

相對濕度：≤85％RH

2、測量范圍：

    1mΩ～20mΩ；

    20～200mΩ；

    0.2～2Ω；

    2～20Ω；

    20～200Ω；

    200Ω～2kΩ。

3、測量精度：０.２級

4、分辨率：1μΩ

5、恒流源：

    2A（1uΩ～2Ω）；

    0.2A(2Ω～200Ω)；

    0.02A（20Ω～2000Ω）。

6、工作電壓

直流  11V～14V；

交流  220V。

7、功耗：≤15W

8、外形尺寸：335×275×175mm    9、重量：2.8kg

五．使用方法

1. 電源

本儀器為測試提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A、直流電源測試：

閉合總電源開關（DC12V），相應有指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟�！辨I，即可進行測試。測試完畢，關閉總電源開關（DC12V），相應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。

B、交流電源測試：

接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟�！辨I，即可進行測試。測試完畢，關閉總電源開關（AC220V），相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。

Ｃ、充電：

接上交流AC220V電源，此充電指示燈亮，表示正在對機內的可充電池進行充電工作。儀器在使用交流電源測試,同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）。

2. 測試線的聯接方法：

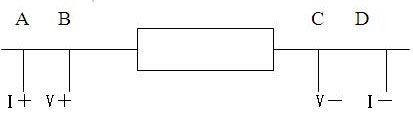

將儀器的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx (注意：B、C之間不要反向)。電壓端子應位于電流端子的內側, 以減少導線電阻引入的誤差。

 圖１

在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

3. 測量：

本儀器在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

4. 放電：

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

六．注意事項

1. 儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

2. 在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。

3. 儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。

4. 本儀器應避免受潮、跌落、暴曬等。

七．附件清單

１．儀器主機 １臺

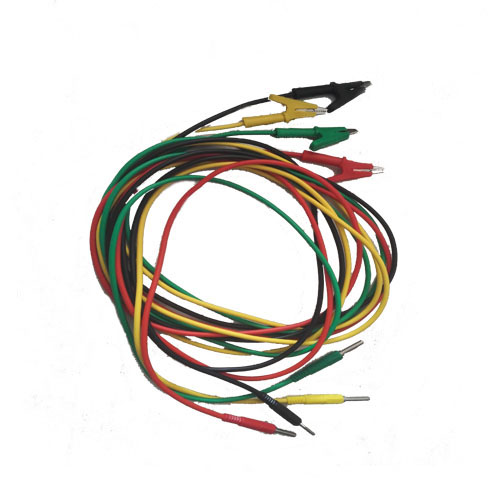

２．測試線 １套(2.5×2米彈棒+半封閉夾4根）

３．交流電源線 １根

４．產品使用說明書 １本

５．合格證 １張
