本系列儀表用于解決高壓變電站、發電廠現場不拆線強干擾下對大型高壓變壓器、電機電器、遠程上千公里超高壓電網、高原鐵路工程電網、電力電纜或埋設電纜等電氣絕緣電阻和特性的測試而研制。它亦可用于廣泛領域的電氣絕緣電阻測量或絕緣電阻特性測量。

      本新系列儀表是由經過二十年試產數千臺提供電力部門應用型號GM系列可調高壓數字兆歐表的基礎上，于2017年6月再對儀表采用新專利技術改進后重新編寫修訂本新系列儀表使用說明書。

 ◆  GM-J型兆歐表（具有安全接地指示燈）’新技術，讓操作者一目了然明確儀表接地正常，保障使用者的人身安全。

 ◆  加強了儀表耐受輸入端短路放電和抗戶外電網外來風沙摩擦靜電或云層閃電干擾能力。已知耐受輸入端短路放電打火，達到幾十次以上都完全不影響本儀表技術性能。

 ◆  經過改進元器件，已知對使用環境能運行到海拔5000公尺喜馬拉雅山高鐵電網工程使用，和極限零下40度也可工作。

 ◆  測試電源的短路電流典型值10mA。適應大容量、大電感的測試，以及抗強干擾的需要。

 ◆  電阻測量范圍寬廣，從0.01MΩ~1999GΩ，讀數都準確可靠穩定、分辨力高。

 ◆  試驗電壓范圍寬廣，可選0.1、0.25、0.5、1、2.5、5、10、15/20/25kV，尤其可以從0V平滑調起連續調節到需要的電壓。

 ◆  增加計時重新啟動按鈕，方便使用者按被測量線路充電完成后重新啟動計時來記錄分析被測量對象的吸收比和極化指數。

用前須知

 ◆  使用本儀表一定要首先接好安全接地線�。∫驗楸緝x表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，或云層閃電干擾,這些電能可能足以對人身與設備安全造成危險！！本儀器具有安全指示燈，儀表使用者一目了然知道本儀器是否接好大地。

 ◆  雖然本儀表加強了短路放電的耐受能力，但還是請使用者不要采用短路放電方式檢查儀表！在測試完畢后也應等待本儀表自動放電或采用帶電阻的放電棒使電壓表回零后才進行例行安全需要的人工放電！因為短路打火放電的強烈電脈沖波如果竄入儀表，它有損儀表內的集成電路��！也會影響被測量設備的壽命，��！

 ◆  本儀表外殼是儀表的屏蔽端,即‘G’端，因此儀器工作時應放在平面的水泥、干燥木板上，最好是放在絕緣板上，測量過程中，人體、外來物體也不允許碰到儀器外殼！不允許直接放到草地、泥地上。本儀器的外殼與‘G’同電位是為了隔離從空間來的強大靜電感應的干擾。

 ◆  儀表的底腳一定要保持干凈！�。∷�的磨損代表了儀器使用壽命�。�

1、產品規格

2、量程與準確度：

*-- 200MΩ以下量程出廠定標電壓為0.5kV

200MΩ以上量程出廠定標電壓為2.5kV

保證電阻測量準確度的測試電壓范圍：在電壓量程標稱值20%以上或100V以上。

當測試電壓高于8kV，為準確測量高于10GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響。

3.抗電場干擾能力：不小于2mA/50Hz。

4.報時、報警功能：秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響，電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲報警。高壓輸出時同時啟動，也可以根據用戶需要重新啟動。

5.顯示表;三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。

6.供電;由內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作（浮充電工作時只適合小于200GΩ以下測量）。

 7,使用環境：

 （1）200GΩ以下測量保證準確度的正常工作環境；

        溫度；0~+40℃；

        相對濕度：20～90%

 （2）儀表可工作在溫度： +50℃到零下-20℃

         極限+60℃到-40℃，在零下40℃時電阻附加誤差為+5%

         當零下-20到-40℃時，用戶應更換采用超低溫鎳氫可充電供電或以交流220V浮充供電。

 （3)海拔高度；已證實海拔5000米高原可正常工作。

8.主機外形尺寸、重量：315×240×155mm，4.5kg

二，原理：

      本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。

      測試電壓0-5-10-25kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強力的自動調整能力也是本儀表具有達到非一般同類儀表抗干擾的能力。

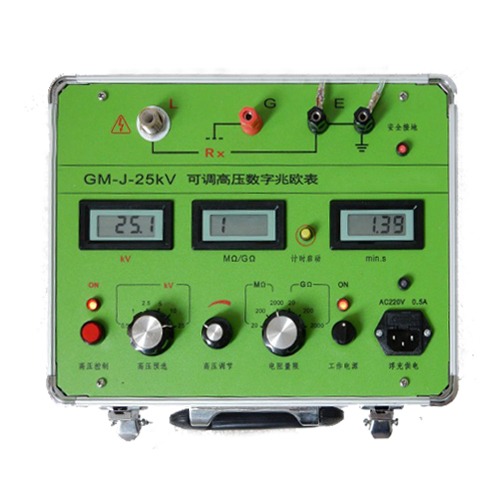

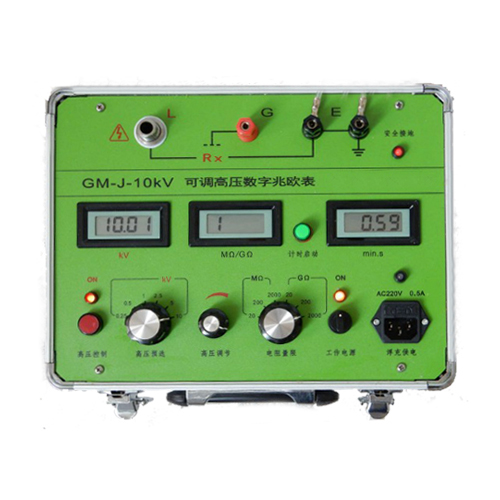

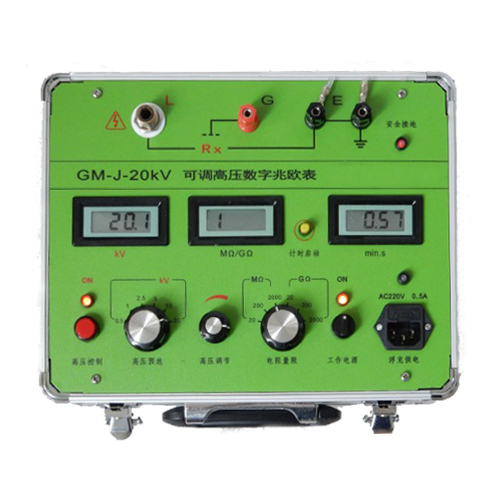

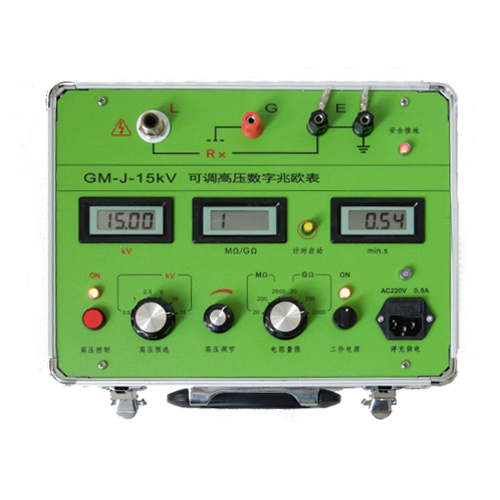

三，操作部件功能

 ◆  ‘工作電源’開關：

  儀表的供電電源開關。在接線前，應該首先把電源開關旋到通的位置，讓儀器預熱，降低儀表內濕度。

  開關上方的指示燈亮，即表示電池電力正常。

 ◆  “E”接地端(共兩個端子并且在旁邊安裝具有安全接地指示燈)：

  本儀表安全接大地和連接被測物零端的接線端。自來水管可作為大地端。電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端。人工放電的地端也可以接在此端。兩個接地端都應該接線到大地，才保證安全工作。當儀表電源開關接通后，該安全接地指示燈就發光，明確指示本儀表已經安全接地。

 ◆  “G”保護端：

  三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上。保護環是用于消除被測對象的表面電阻和外來的泄漏干擾。

 ◆  “L”高壓輸出端：

   即又可稱為線路端，它采用同軸屏蔽的高壓電纜接到被測線路，例如接到脫離電力的變壓器或電機的繞組、電纜的線芯,已知本型號儀表可測量上千公里電網的絕緣電阻測量。

 ◆  ‘高壓預選’旋鈕開關：

  用于預先選擇高壓測試電源電壓。使用時應從低電壓到高電壓來選擇。

 ◆  ‘電壓控制’按鈕開關；

  接線完成和安全指示燈亮后才按入,使高壓測試電源電壓輸出。

 ◆  高壓調節旋鈕;

   旋轉該多圈電位器的旋鈕，可使測試電源電壓從0V調起平滑調至預選值。儀表在不工作時，應該反時針旋轉到底部。

 ◆  ‘電阻量限’開關;

   旋鈕指向數為電阻量限。使用時從20MΩ開始，逐步向2000GΩ.以得到讀數就停留在該檔位。如果聽到連續的報警聲，這表示選擇的量程過高，應退回到低檔。

 ◆  kV表：

   顯示L-E之間的測試電源電壓值。

 ◆ MΩ/GΩ表：

  顯示絕緣電阻值。其單位由‘電阻量限’開關決定。

 ◆  數字秒表：

   顯示測試時間分秒。高壓控制按鈕按入即開始計時，也可按用戶需要重新啟動，最大值19分59秒，然后循環工作。

 ◆  時間啟動按鈕，

   當儀表用于電纜或者大電容測量，為了避開充電過程的時間，準確計算，吸收比極化指數，就應該讓試驗電壓達到后重新起啟動時間。

 ◆  浮充供電插座：

   用于以交流電220V供電，向儀表內電池充電的插座。電池電力用盡后，充滿電一般需要七~八小時才能充滿。

四，操作規程

      本儀表初次或前赴現場使用前應進行充電（全程充電時間為8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。

另外，還應采用本儀表的參考電阻附件來檢查本儀表工作是否正常、準確。

儀表操作規程如下：

 1，準備

  本儀表接線前，首先‘高壓控制’按鈕應退出！‘電壓預選’開關放在最低的位置；‘高壓調節’反時針調到盡頭，‘電阻量限’開關，調到最低檔；被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地。

  現場是受到電網泄漏感應強干擾的被測量對象時，事先應通過接大地的多個人工接地棒接到被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工節接地棒移開。

 2，接線：

把儀表的兩個‘E’端接到被測物的地或零端，以及大地。此時，儀表的‘安全接地指示燈’發光。

把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。當需要測試電壓高于8kV以上，為準確測量10GΩ以上的絕緣電阻，還要把裸露在空氣的線路端裸露的金屬導體應加絕緣包扎。

把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。

3，預選測試電源電壓：

  把‘高壓預選’旋鈕開關選向需要的測試電源電壓。如需要從0V調起時，需要把‘高壓調節’旋鈕反時針旋轉到盡頭（對大電容或帶強干擾的被測量對象必須這樣操作）。

4，接通工作電源：

把本儀表‘電源開關’撥向通，開關上方的指示燈即亮，安全接地指示燈也亮�！甼V’電壓表顯示應0.00kV

5，測試啟動：

  把‘高壓控制’按鈕按入，正時針調節‘高壓調節旋鈕’，這時高壓從L端輸出，‘kV’表顯示L-E之間的電壓值，‘秒表’開始計時。

當儀表用于電纜或者大電容測量時，為了避開充電過程的時間，準確計算，吸收比極化指數，就應該讓試驗電壓達到后按動‘時間啟動’按鈕，重新起啟動時間。

7，電阻量限選擇：

  把電阻量限開關選從低Ω檔步進向高Ω量限（對大電容或帶強干擾的被測量對象必須這樣操作），如果儀表連續報警，則表示被測電阻太低，應退低檔來測量。

8, 電阻值讀數：

  通過MΩ/GΩ表和量限開關的讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時。便于操作者記錄。

當被測量對象電容量小、無外干擾影響下，關于吸收比、極化指數的計算公式為：

吸收比=R60S/R15S——第60秒的電阻讀數÷第15秒的電阻讀數

極化指數=R10min/R1min——第10分鐘的電阻讀數÷第1分鐘的電阻讀數。

9, 測試電源電壓退出：

將‘高壓控制’按鈕退出，這時‘kV’表就會徐徐回零，數字秒表也會退出顯示。如果‘kV’表不徐徐回零，則應以帶電阻的放電棒放電。

10, 結束：

當‘kV’表顯示為0.00kV后，又經過對被測物人工放電棒接通大地，證明安全后才可關機、拆線、告結束。

五，注意事項及其它

 1，注意安全，‘L’為高壓端！‘E’一定要雙重接大地！

 2，檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因為高壓打火放電其電脈沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。

 3，儀表現象與故障排除方法

 4，儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6~8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。

   電池重新配組方法：當儀表內鎳氫電池有損壞或供電性能差需要重新配入時，重新配入的十個電池應經過電池容量檢測充放電器來檢測證明容量基本一致，然后每個電池又經過充滿才安裝到GM兆歐表內。

六，儀表配置

成套配置:

主機 ………………………………………………1臺

2.5米高壓電纜 …………………………………1條

連接線 ……………………………………………3條

220V電源線………………………………………1條

參考電阻 （100MΩ、1GΩ、10GΩ） ………各1個

使用說明書 ………………………………………1本

合格證 ……………………………………………1張
