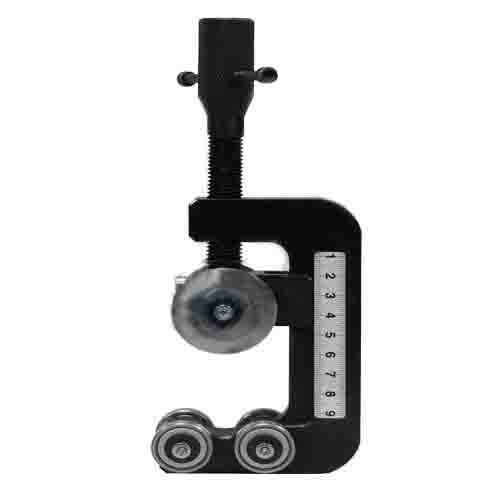

名稱：電纜快速切割工具(徑向)

型號：DLQG-33R

適用絞線類型：電力電纜、架空電纜

1、刀片最大行程：55 mm

2、刀片直徑：44 mm

3、適用電纜直徑范圍：Ø20~55

4、切割寬度：33mm

5、額定電壓：DC3V

6、外形尺寸：180x75x60

1、 刀座主體采用鋁合金，表面陽極氧化，具有質量輕便、使用方便的特點。

2、 刀片裝有防護罩。

3、 當?shù)镀�碰到�?dǎo)體時，報警裝置報警。

4、 雙刀片同時切割，一次切割同時完成二個刀痕。

 設備操作說明

1、將電纜放置于電纜徑向快速切割工具內。

2、轉動手柄，使雙刀片壓入電纜內，太約3~4mm左右時 切割工具轉動一圈。

3、繼續轉動手柄，雙刀片更加壓入電纜內，直至刀片碰到電纜導體，報警器報警，切割工具再轉動一圈。

4、切縫可以明顯看到導體后，電纜拿出來，切割完成。

一、設備名稱及型號

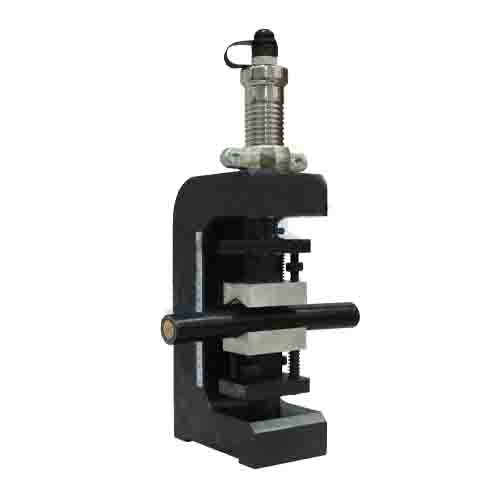

名稱：電纜快速切割工具(軸向)

型號：DLQG-40A

適用絞線類型：電力電纜、架空電纜

1、刀片最大行程：60 mm

2、刀片寬度：20 mm

3、適用電纜直徑范圍：Ø20~55

4、切割寬度：40mm

5、切割厚度范圍：0~12（無級可調）

6、下壓力：1000kg

7、外形尺寸：100x170x450

1、 機座一體加工而成，保證機體的鋼度。

2、 手動液壓加載，靈活方便。

3、 電纜絕緣層壓切厚度可無級可調。

4、 一次切割同時完成上下二個刀痕。

 設備操作說明

1、將電纜放置于電纜軸向快速切割工具內的壓頭模組上。

2、使電纜二個徑向刀痕在壓頭模給的壓切范圍內。

3、手動加載液壓缸，上壓頭模組向下移動，至手動液壓阻力增大，釋放手動加載泵，上壓頭回位。

4、切縫可以明顯看到導體后，電纜拿出來，切割完成。
