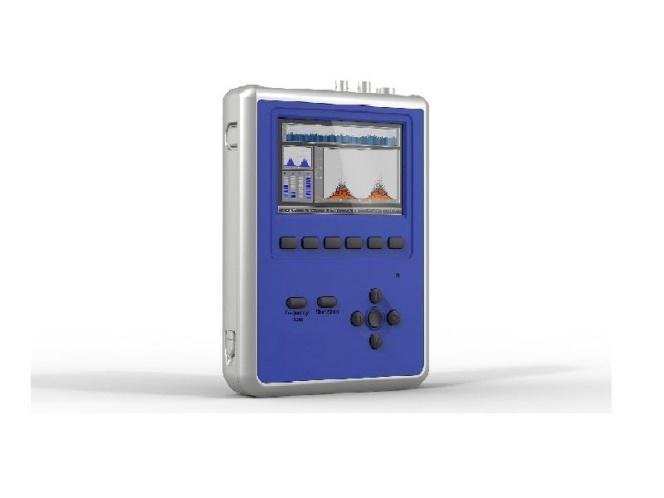

TE-PDHAT-600

產品概述

產品功能

1.單通道設計：可單獨接入接入暫態地電壓或者超聲波傳感器；

5.多種圖譜顯示：實時顯示放電幅度趨勢圖、Q-N-Φ圖（PRPD）、 特征棒圖、時域和相域圖等。

采樣速率：20Msps 采樣精度：12Bit 檢測靈敏度：通道最小可測放電量5pC 檢測動態范圍：60dB

檢測信號帶寬：暫態地電壓3-70MHz， 高頻CT(HFCT)0.5-30MHz  超聲波20-200KHz

 TE-PDTA-200

產品概述

      便攜式開關柜局部放電檢測儀適用于定量檢測開關柜、環網柜等電力設備的局部放電。采用超聲波(AE)和地電波(TEV)檢測局部放電的方法。

產品功能

1.智能分析：云端智能上傳，高效分析管理測量結果；

2.智能報警：紅黃綠三色表現評價狀態；

3.TF卡存儲：移動TF卡存儲，方便數據讀取、導入和導出；

4.便攜接頭：可更換聚波器與延長探頭，應對各類情況。

 TE-PDHUA-300

產品概述

      便攜式多功能局部放電檢測儀適用于定量檢測電纜、GIS等電力設備的局部放電。采用超高頻(UHF),超聲波(AE)和高頻CT(HFCT)檢測局部放電的方法。

通道數 2個測量通道，可以選擇接入超高頻或者超聲波傳感器。

產品功能

1.采樣速率：20Msps；

2.采樣精度：12Bit；

3.檢測靈敏度： UHF通道最小可測放電量5pC，AE通道最小可測放電量50pC，HFCT最小可測放電量50pC ；

4.檢測動態范圍：UHF通道60dB、AE通道50dB、HFCT通道60dB；

5.檢測信號帶寬：高頻 0.5-30MHz；

6.超高頻400MHz-1600MHz；

7.超聲波20KHz-200KHz；

8.電池容量：5Ah；

9.待機時間：12小時。

TE-PDA2-200

產品概述

      高低頻超聲波局部放電檢測儀適用于電力變壓器與GIS的局部放電檢測。2路AE信號同時進行測量。

產品功能

1.低頻超聲傳感器頻率范圍：20kHz～70kHz；

2.高頻超聲傳感器頻率范圍： 80kHz～200kHz；

3.信號動態范圍：>45dB；

4.雙通道：外接2路AE信號同時進行測量；

5.電池正常工作時間：＞8小時。

TE-PDUA2-100

產品概述

      雙通道局部放電檢測儀適用于檢測GIS 氣體絕緣全封閉組合電器等設備的局部放電。支持雙通道聯合測試： UHF信號和AE信號。雙通道獨立AD采集存儲，采樣率為20MSps,AD位數12位

產品功能

1.測量靈敏度： 動態范圍70dB；

                       UHF通道中心頻率可在400MHz~1600MHz范圍內任意選擇，帶寬可選50MHz或25MHz,

                      AE通道的頻帶可在20~200KHz/20~100KHz/60~200KHz/60~100KHz這四種區間內任選一種

2.檢測靈敏度：AE通道最小可測放電量50pC；

3.量程切換：0.3mV / 3mv / 30mV；

4.電池容量：5Ah；

5.待機時間：12小時；

6.整機功耗：7瓦/時。

TE-PDHUAT4-600

產品概述

      多功能局部放電檢測儀適用于測量油浸式變壓器，互感器，中壓開關柜與GIS等設備的局部放電。支持四通道聯合測試： 儀器具有6通道可選接入，支持4通道同時測試。

產品功能

1.測量靈敏度：UHF動態范圍：60dB；AE動態范圍：50dB；

                        HFCT動態范圍：60dB；TEV動態范圍：60dB。

2.UHF測量頻帶：1100MHz~1300MHz；

3. AE頻帶：20~200KHz；

4.HFCT測量頻帶：3MHz~10MHz；

5.TEV測量頻帶：3MHz~30MHz；

6.采樣指標：4通道獨立AD采集存儲；

7.采樣率：20MSps；

8.AD位數：12位。

UHF（特高頻）測量通道：接收局部放電輻射出的超高頻段的電磁波能量；
AE（超聲波）測量通道;    接收局部放電產生出的超聲波能量；
HFCT（高頻電流）測量通道；接收局部放電產生的被測設備接地線上的高頻電流信號；

TEV(暫態地電壓)測量通道；接收開關柜內部局部放電在金屬箱體上產生的暫態對地電壓脈沖信號；

 TE-KGGPD-200

產品概述

      開關柜局部放電在線監測系統適用于在線監測開關柜設備的局部放電�；�于地電波在線精確檢測技術設計。局放在線監測節點可以提供永久性和半永久性的在線監測功能。

產品功能

1. 監測點數量：系統可監測255個節點；

2.采樣速率：20MSps；

3.采樣精度：12 bit；

4.檢測信號帶寬：50～70MHz；

5.監測動態范圍：0-60dB；

6.免維護時間：可實現5-10年的免維護。

TE-GISPD-200

產品概述

      GIS高壓組合電器局部放電在線監測系統適用于在線監測GIS高壓組合電器的局部放電。基于特高頻電磁波脈沖在線監測技術設計。局放在線監測節點可以提供永久性和半永久性的GIS在線監測功能。

產品功能

1.監測點數量：系統可監測127個節點;

2.采樣速率：20MSps;

3.采樣精度：12 bit;

4.靈敏度：UHF通道最小可測放電量5pC;

5.監測動態范圍：70dB;

6.檢測信號帶寬：超高頻400～1600MHz;

7.整機功耗：12瓦/時;

8.電源：220V，50Hz。

(UHF)特高頻傳感器              GIS

(AE)接觸式超聲波傳感器      開關柜、變壓器
(HFCT)高頻電流傳感器         電力電纜 (35kV – 220kV)、變壓器   電力電纜 (35kV –500kV)
(TEV)暫態地電波傳感器        開關柜、GIS
(AA)空氣式超聲波傳感器      開關柜、變壓器
(TEV)暫態地電波傳感器        開關柜、GIS
