TE-GDT系列型交直流試驗變壓器是在同類產品YDQ型高壓試驗變壓器基礎上，按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種新型產品，該產品廣泛適用于電力、工礦、石油、化工、科研院校等部門，可對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器設備。

產品優點

1.該產品體積小、重量輕（比同類型油浸式試驗變壓器輕50%），便于運輸。

2.潔凈，無油污，維護方便。

3.不受惡劣氣候環境影響，現場搬運勿需靜止即可做試驗。

4.絕緣強度高于油浸式試驗變壓器，電暈極小。

5.用途廣泛，連接硅堆后可做直流泄漏試驗。

產品參數

1.電壓等級：10kV-1200kV

2.容量范圍：1-4800kVA

3.空載電流：≤7%

4.阻抗電壓：≤8%

5.波形畸變：≤3%

設備配置

1.TE-GDT交直流試驗變壓器1臺

2.SBK試驗變壓器控制臺1臺

3.高壓硅堆1個

4.小推車1個（選件）

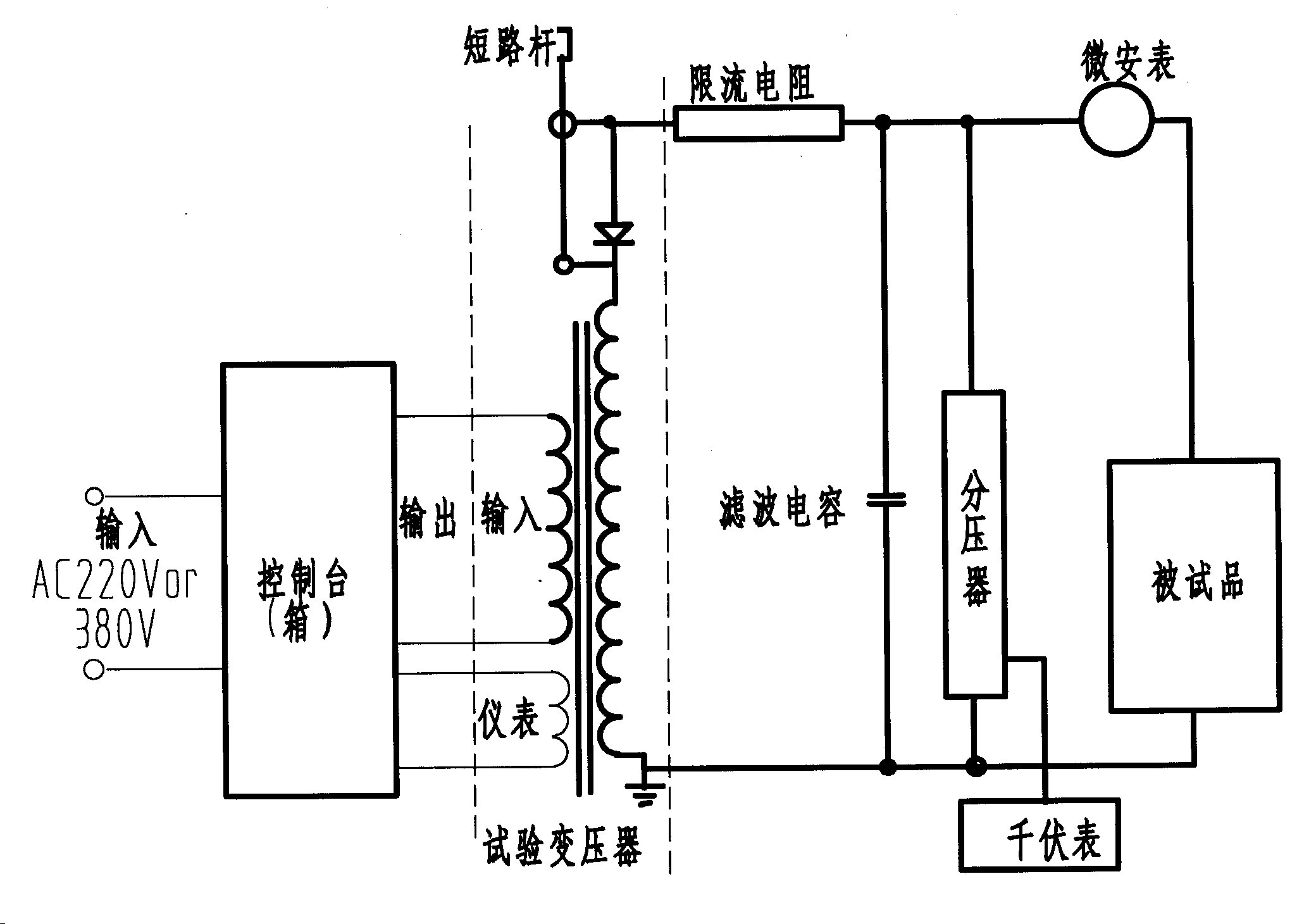

TE-GDT直流耐壓試驗接線示意圖

注意：做直流耐壓試驗時需取走短路桿

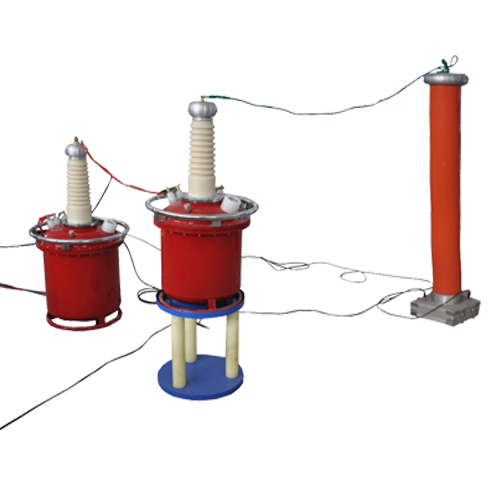

TE-GAT（C）串激試驗接線方式

設備配置

1.一級試驗變壓器1臺

2.二級試驗變壓器1臺

3.SBK試驗變壓器控制臺1臺

4.絕緣支架1個

TE-GAT(C)串激試驗變壓器接線示意圖

絕緣子片間耐壓試驗裝置

高壓絕緣子串，如果整體打，就不能發現某片的絕緣缺陷，單片打耐則太費時費力

   本裝置徹底解塊了這個問題，一次接線，輕松在每片間安裝探頭，均勻加壓，可以發現單片絕緣子的絕緣缺陷。

   兩極均為高壓，極性相反，對發現絕緣缺陷更有效。

   擊穿后，高壓擊穿電壓顯示可保持。便于讀數。

   本裝裝也可做隔離開關的交流耐壓試驗，兩極同時加壓，發現絕緣缺陷更有效。

    參數：

    輸入：220V         輸出：40KV*2

    額定容量：3KVA   工作頻率：50HZ

   波形畸變《2%       主機重量：25Kg
