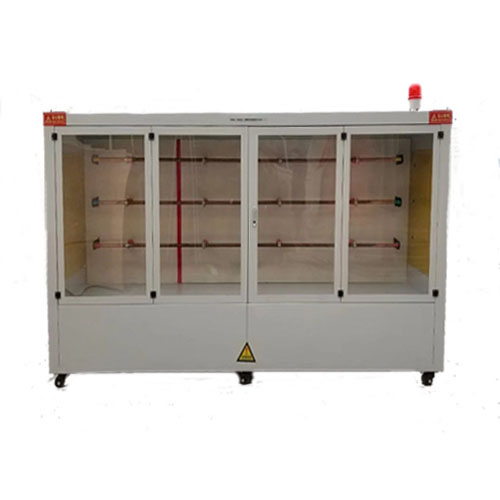

3.1     工作電源基本要求

         AC 380V±10%，容量不高于40kVA。

3.2     電流輸出基本要求

  3.2.1     模擬電流幅值（每相）：≥1000A。

  3.2.2     輸出準確度：≤0.2%。

  3.2.3     輸出穩定度：≤0.5%。

  3.2.4     諧波電流：≤0.2%。

  3.2.5     相位誤差：≤0.1°。

3.3     電壓輸出基本要求

  3.3.1     模擬電壓幅值（每相）：≥10kV。

  3.3.2     輸出準確度：≤0.5%。

  3.3.3     輸出穩定度：≤0. 5%。

  3.3.4     諧波電壓：≤0.2%。

  3.3.5     相位誤差：≤0.1°。

3.4     采集精度基本要求

  3.4.1     采集精度：≤0.1%。

  3.4.2     頻率范圍：45～55Hz。

  3.4.3     頻率誤差：≤0.005Hz。

  3.4.4     采樣頻率：100kHz。

  3.4.5     存儲容量：≥32G。

3.5     帶載能力基本要求

  3.5.1     模擬線路周長（每相）：≥3m。

  3.5.2     故障指示器安裝數量：≥60套。

  3.5.3     電流輸出功率（每相）：≥10kVA。

  3.5.4     電壓輸出功率（每相）：≥1kVA。

1    功能要求

4.1     負荷監測能力檢測

4.1.1     模擬配電線路的正常運行狀態：

  a)   負荷電流模擬，可持續輸出最大值達1000A的正常負荷電流。

  b)   線路電壓模擬，可持續輸出最大值達10kV的線路電壓。

4.1.2     自動檢測配電線路故障指示器如下功能、性能：

  a)   線路正常運行狀態下的負荷電流采集功能，包含采集精度、采集間隔時間。

  b)   電壓采集功能，包含采集精度、采集間隔時間。

  c)   線路負荷取電功能。

  d)   三相同步精度檢測。

4.2     短路故障識別能力檢測

模擬相間短路故障的線路電流、電壓變化，自動檢測配電線路故障指示器短路故障識別功能、性能：

  a)   短路故障檢測。

  b)   故障電流采集精度及啟動誤差檢測。

  c)   根據線路負荷變化自動確定故障電流報警動作值功能。

  d)   短路故障電流最小持續時間40ms的識別能力。

  e)   瞬時性故障、永久性故障識別能力。

  f)   配合進行數據通信、對時、信號復歸等功能檢測。

4.3     接地故障識別能力檢測

4.3.1     模擬不同類型的接地故障：

  a)   模擬金屬性接地、小電阻接地、高阻接地、弧光接地故障引起的線路電流、電壓改變。

  b)   模擬不同接地系統、不同類型接地故障的線路電流、電壓暫態變化過程。

  c)   可輸出最大值達2000A的暫態故障電流。

  d)   故障觸發時刻相位可控。

4.3.2     自動檢測配電線路故障指示器接地故障識別功能、性能：

  a)   對不同類型接地故障的檢測及接地故障識別率檢測。

  b)   小電阻接地故障時故障電流采集精度及啟動誤差檢測。

  c)   暫態錄波型故障指示器的錄波精度檢測。

4.4     故障錄波功能

 支持Comtrade 1999標準錄波文件格式的電流電壓波形的錄制、與故障指示器上送波形的比對，比對結果自動輸出

4.5     防誤動功能檢測

模擬負荷波動、大負荷投切、變壓器空載合閘涌流、線路合閘涌流、臨近線路故障和重合閘涌流等運行狀況，自動檢測配電線路故障指示器防誤動功能。

4.6     故障案例編輯與執行

  a)   可根據相關標準要求編輯狀態序列并存儲，如接地故障狀態序列、瞬時性短路故障狀態序列、永久性短路故障狀態序列等。

  b)   根據檢測要求選擇相應狀態序列或故障案例，自動執行檢測案例。

4.7     響應結果圖像識別

  支持配電線路故障指示器響應結果圖像自動采集、識別與上送。

4.8     檢測結果分析比對

  支持檢測結果自動分析、比對、計算。

4.9     檢測結果判斷依據一致

  檢測結果判斷依據遵循國家電網公司的最新相關檢測標準及質量管控方案，與入網專業檢測一致，確保配電線路故障指示器入網專業檢測、供貨前檢測及到貨后檢測結果一致。

4.10 檢測案例統一部署

  支持檢測案例統一部署，支持入網專業檢測報告、供貨前及到貨后檢測報告集成共享，便于入網專業檢測及不同省公司開展的供貨前及到貨后檢測案例、檢測方法、判斷依據、檢測結果統一共享。

2    升級擴展

  5.1     檢測項目及判斷依據更新

可根據檢測標準的變更，配置相應的檢測項目，更新維護檢測結果判斷依據，提高檢測結果的準確度和一致性。

  5.2     帶載能力擴展

可根據檢測需求，擴展帶載容量，驅動更長模擬線圈，具備更大規模的檢測能力。

  5.3     故障案例擴充

可根據差異化的應用需要，對故障案例進行更改、擴充，滿足差異化的使用環境對配電線路故障指示器接地故障的檢測需求。
