操作步驟

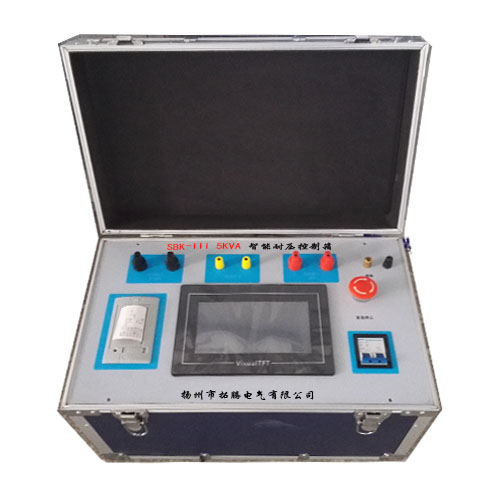

                                                   圖1  面板示意圖

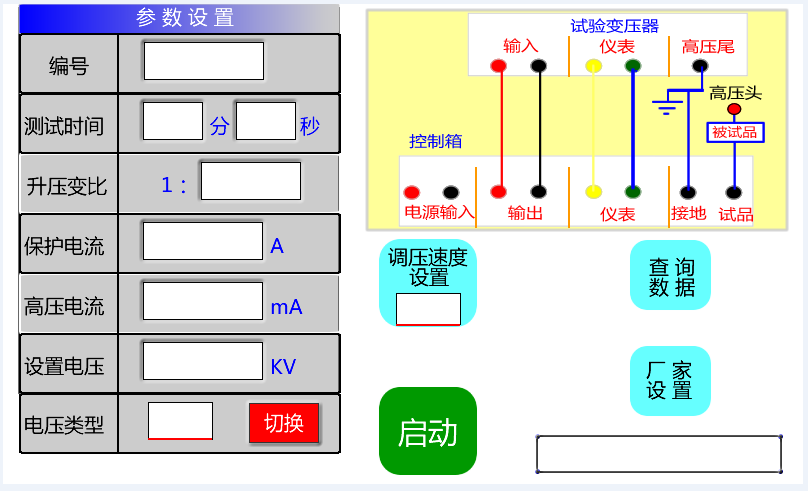

圖2  主菜單

1、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地，控制箱的接地端必須接到變壓器的接地端，請勿直接接地線，防止控制箱接地而變壓器沒有良好接地.

2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的輸入電壓是否為220VAC；

3、打開電源開關，接通電源，顯示屏顯示出主菜單如圖2，

（1）編號：作為測試打印、保存查詢的標識；

（2）測試時間：根據實際測試進行設置

（3）升壓變比：根據外接變壓器可更改，變比值為儀表電壓：輸出電壓，

         如儀表電壓100V，輸出電壓100KV，變比就設為1：1000；

（4）保護電流：低壓電流最大值，當?shù)竭_(dá)時會停止測試；

（5）高壓電流：變壓器高壓端的輸出電流最大值；

（6）設置電壓：即為實驗電壓。

（7）電壓類型：直流、交流可選，默認交流。

（8）查詢數據：查詢保存的測試數據。

（9）廠家設置：有密碼保護，廠家人員調試電壓電流用。

（10）啟動：開始實驗按鍵。

（11）調壓速度設置：0.5K V/S、1.0K V/S、2.0K V/S、3.0KV/S、5.0KV/S 5個檔可選；

4、設置好參數后，觸摸啟動按鍵，再次確認后即開始測試，測試過程中按下急停按鍵會停止測試，聽到交流接觸器跳開切斷電源。

5、試驗完畢后，電壓會自動降至零位，然后斷開交流接觸器，此時可選擇打印測試結果或返回主菜單，如需解開試驗引線請關閉電源。

6、如果需要測試高壓電流，請將被試品的高壓尾端不要接地，接到儀器最右邊的試品尾接入端，控制箱接地。

注意事項
      1、做高壓試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的聯系方法。并有專人監護現場安全及觀察試品的試驗狀態；
      2、變壓器和控制箱應有可靠的接地；
      3、試驗過程中，如果出現突然斷電，必須關閉電源，把接線拆掉，來電之后先打開電源讓調壓器回零之后再關機，重新接線；
      4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。

       ① 電壓電流顯示變化很大；

       ② 發現絕緣燒焦的異味、冒煙現象；

       ③ 被測試品內有不正常的聲音。
      5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
      6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。
