一、依據標準

   儀器依據以下標準中對擊穿電壓部分的要求制造

 1、GB/T1408.1-2006《絕緣材料電氣強度試驗方法》

 2、GB/T1408.2-2006《絕緣材料電氣強度試驗方法第2部分：對應用直流電壓試驗的附加要求》

 3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

 4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

二、用途

   主要適用于固體絕緣材料如樹脂和膠、浸漬纖維制品、云母及其制品、塑料復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸�強度和耐電壓時間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。

三、功能：

  本儀器采用計算機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

 1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。

 2、可對試驗數據進行編輯修改，靈活適用；

 3、試驗條件及測試結果等數據可自動存儲；

 4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

 5、可對一組試驗中曲線數據的有效與否進行人為選定；

 6、試驗結果數據可導入EXECL,WORD文檔編輯；

 7、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

 8、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

 9、軟件可以設置管理員與各個使用人員自己的參數和報告存儲權限

四、主要技術參數：

 1、輸入電壓：AC 220V

 2、輸出電壓：AC：0～20KV； DC：0～20KV

 3、輸出功率：2KVA

 4、測量范圍：5KV～20KV

 5、電壓測量誤差： ≤ 2％

 6、升壓速率：0.4kV/s ～1kV/s

 7、耐壓試驗電壓： 5～20KV分別連續可調

 8、耐壓時間：0～4H（無電流導通情況下）

 9、輸出電流：100mA

 10、電源：220V±10%的單相交流電壓和50Hz±1%的頻率，配置中包括儀器正常工作所需的各種電源線、接地線及信號電纜；

 11、電源電壓穩定度: 外界電源電壓波動≤10%

 12、參考外形尺寸：長×寬×高：630×520×760 mm

 13、設備自重：100kg

 14、運行環境: 溫度：15 ～ 30℃，相對濕度：30%～85%能夠穩定運行。

（用戶實驗室自行準備）

 15、接地要求： 儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下。接地電阻要求：≤4Ω（用戶實驗室自行準備）

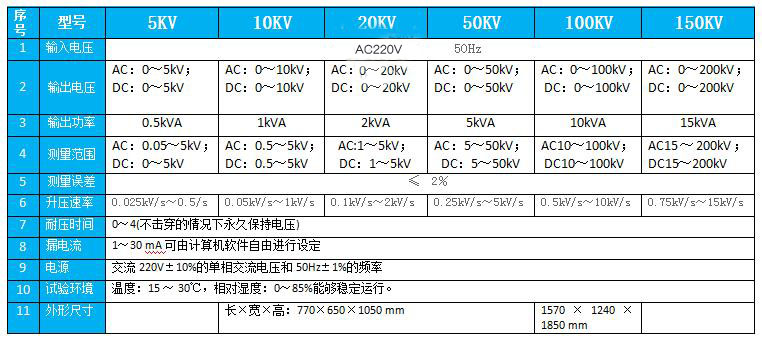

五、  主要技術指標
