小體積、大容量串諧裝置、首創0.1Hz~300Hz寬頻輸出

獨具優良便攜性 / 模塊化專利技術 / 光纖傳輸技術

無升壓變串聯諧振耐壓試驗裝置是進行電纜、變壓器、GIS等容性設備高壓耐壓試驗的裝置，裝置取消了升壓變壓器，具有體積小、重量輕、便攜性好的特點。

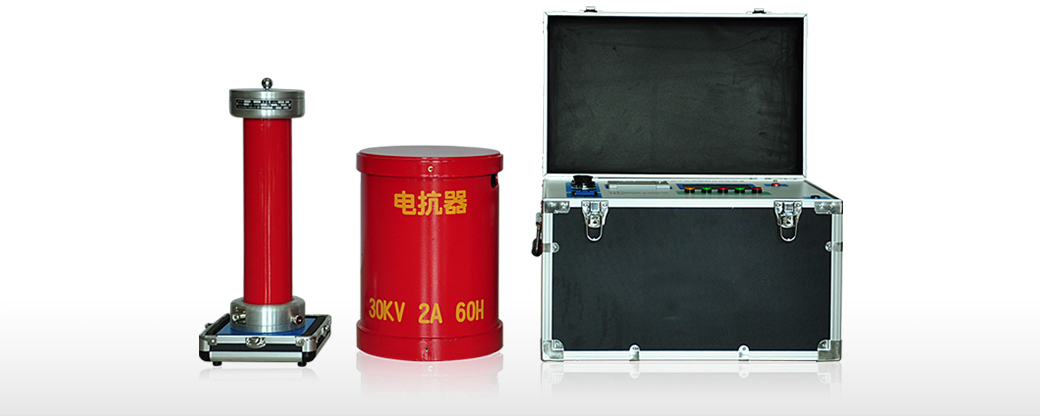

BPXZ串聯諧振耐壓試驗裝置

BPXZ系列串聯諧振耐壓試驗裝置適用于電力電纜、大型變壓器、GIS組合電器、變電站系統、汽輪及水輪發電機等容性設備的交流耐壓試驗，尤其適合于風力發電、光伏發電領域的戶外耐壓試驗，具有穩定性好、可靠性高、便攜性佳、試驗容量大的特點，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

安全 / 輕松 / 簡單

打造耐壓測試新體驗

取消了笨重的升壓變壓器，使得整個系統十分簡潔

串聯諧振憑借其完善的功能、便捷的操作、穩定的性能以及超大的測試容量等優點迅速的被市場肯定。

蘇博電氣BPXZ系列串聯諧振裝置，采用0.1~300Hz寬頻輸出，取消了笨重的升壓變壓器，使得整個系統十分簡潔，同時還具有安全穩定、操作簡單、便攜性好的特點，擁有天濤串聯諧振裝置，定會為您帶來安全、輕松、簡單的耐壓測試新體驗。

風力發電、光伏發電產業電纜、變壓器、GIS的耐壓試驗多數在戶外進行，
城市配電搶修對搶修效率要求也越來越高，
這些環境下要求耐壓裝置方便現場搬運，試驗簡單輕松。

0.1Hz~300Hz寬頻輸出

傳統耐壓裝置需要用變壓器來升壓輸出，
由于中間變壓器對輸出頻率的限制，
控制箱輸出頻率低頻最低只能到30Hz，最高也只能到300Hz。

蘇博電氣BPXZ串聯諧振耐壓裝置不需要中間變壓器，
徹底解決了變壓器對控制箱輸出頻率限制的問題，
輸出頻率可從0.1Hz連續輸出至300Hz（亦可更據實際需要擴寬輸出頻率范圍），
寬頻率范圍輸出，能夠適應寬容量負載。

優良便攜性

取消笨重的升壓變壓器，
取消補償電容器，
相同情況下，
所需電抗器節數為傳統裝置的一半。
對于電壓等級為10kv，
長度為10km電纜的耐壓試驗裝置，

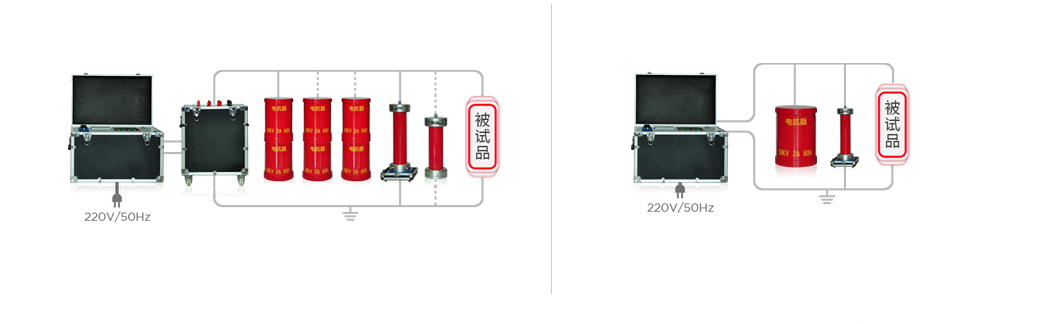

將蘇博電氣裝置與傳統裝置構成及重量進行對比，
蘇博電氣裝置便攜性優勢明顯：

傳統裝置380KgPK蘇博電氣裝置125Kg

對比結論：蘇博電氣串聯諧振耐壓裝置無需升壓變壓器，電抗器減少4節，總重量為傳統裝置的1/3，體積為傳統裝置的1/2

模塊化專利技術

BPXZ串聯諧振耐壓裝置運用國家專利技術，
使用多個功率模塊達到升壓的效果，可根據實際需要任意配置模塊數量進行模塊堆砌設計，
模塊化堆砌技術適用于不同電壓等級、不同容量大小裝置，適應寬容量負載的耐壓試驗。

光纖傳輸技術

BPXZ串聯諧振耐壓裝置采用高靈敏度的光纖傳輸技術，
控制板與功率板之間通過光纖來進行控制信號的傳遞，
光纖傳輸完全避免了復雜電磁環境下信號衰減和干擾的難題，
提高了裝置抗干擾能力，使得輸出波形更完美。

基本功能

穩定性、可靠性高

功率變換核心采用進口功率元件，輸出純凈的正弦波，電壓輸出和頻率輸出穩定；采用光纖連接，電磁兼容設計合理，保護功能完善，可承受高壓對地短路沖擊。

保護功能完善

具備零位保護，接地保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

自動調諧功能強大

系統可從1Hz到800Hz自動掃頻，掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.1Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。

支持多種試驗?zāi)Ｊ?

系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗?zāi)Ｊ�，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全高效。

系統人機交互界面友好

試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能，操作十分簡單，同時具備試驗數據保存和查詢打印功能。

產品型號

蘇博電氣串聯諧振耐壓試驗裝置主要分為兩大類型：

BPXZ-AT系列串聯諧振耐壓試驗裝置

BPXZ-AT系列串聯諧振耐壓試驗裝置適合不同電壓等級的容性被試品的耐壓試驗，裝置輸出頻率范圍寬，能夠適應寬容量負載。

• 用于10KV、35KV、110KV、220KV、500KV電力電纜交流耐壓試驗；
• 用于66KV、110KV、220KV、500KV組合電器（GIS）交流耐壓試驗；
• 用于不同電壓等級變壓器、發電機的工頻交流耐壓試驗；
• 用于其余電壓等級容性被試品的交流耐壓試驗；

BPXZ-BX便攜式串聯諧振耐壓試驗裝置

BPXZ-BX便攜式串聯諧振耐壓試驗裝置主要針對風電、光伏等戶外新能源發電領域量身打造的耐壓裝置，優良的便攜性使得裝置非常適合于戶外環境的耐壓試驗。

• 用于風力發電10KV電纜及變電站系統耐壓試驗；
• 用于66KV、110KV、220KV、500KV組合電器（GIS）交流耐壓試驗；
• 用于光伏發電10KV電纜及變電站系統耐壓試驗；
• 用于其余戶外10KV電壓等級容性設備耐壓試驗

BPXZ串聯諧振耐壓裝置主要技術指標
