帶電作業屏蔽服表面電阻直接決定了在高電場強度區人體靜電防護的水平。屏蔽服在經汗蝕和洗滌后，其電阻會發生改變，當超過一定值后防護效果會下降，不容許再使用。國家標準和IEC標準為1000毫歐。本測量儀就是專用的帶電作業屏蔽服表面電阻測量設備，它參照國標《GB  6568.2-86帶電作業用屏蔽服試驗方法》設計和制造。它可以用于布料和服裝等柔性表面材料的表面電阻值檢查，是需要有靜電防護作業需求的帶電作業班組必備設備。

本儀器與國家標準完全兼容，采用四電極結構，用電流/電壓法，根據電極結構，測量出極間電阻。

SR-SC20以單片機為核心，自動控制測量過程，采用數字顯示電阻值。內藏可充電電池，一次充電可以保證連續使用數十小時。

技術參數

電阻測量范圍：  0.1~20     （歐）

顯示方式：      4位LED   5%±2個字

內部可充電電池：3.7V 鋰電池 1AH，充電時間一般為1-2小時。

體積：    Φ90x120

操作說明

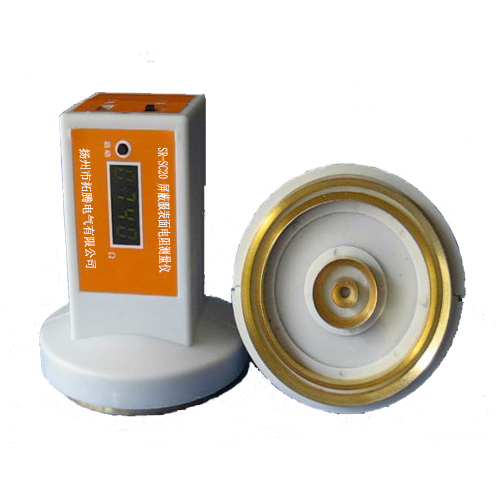

儀器介紹

測量操作

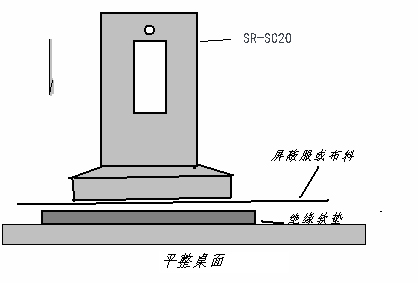

1. 將所配的箱蓋內絕緣軟墊平鋪在干凈平整的桌面上.

       2. 將被測屏蔽服單層平鋪在軟墊之上；褶皺的表面會影響測量，應盡量保持測量面的平整。

3. 將PDA-3照圖放在屏蔽服上.

4. 打開電源開關，檢查電池電壓，如果低于3.6伏，將會顯示“UL  ”，表示電池低；如果無顯示，也必須充電后再用.

5. 手握儀器并按下啟動按鈕，向下壓緊屏蔽服，并保持數公斤壓力.

6. 1秒中后開始讀數，如果數據穩定，在讀取后，可以移動屏蔽服，測試其他部位。在測量過程中按下啟動鍵，數據將會被保持，直至再次按下啟動鍵，才會繼續測量。

7. 儀器在啟動測量20秒后會自動停止，進入節電工作方式，如需繼續測量，可再次按下啟動鈕。

8. 測量完成后，應關掉電源。

9. 被測屏蔽服的表面“電阻率”為本儀器所測讀數的6.6倍，可作為參考。

10. 如果被測屏蔽服多個測量點出現電阻測量值超過1歐，建議該屏蔽服不再允許使用。測量中如果出現“Err ”字樣，表明測量電極未接觸好屏蔽服或屏蔽服電阻值過大超出測量范圍。

附件表
