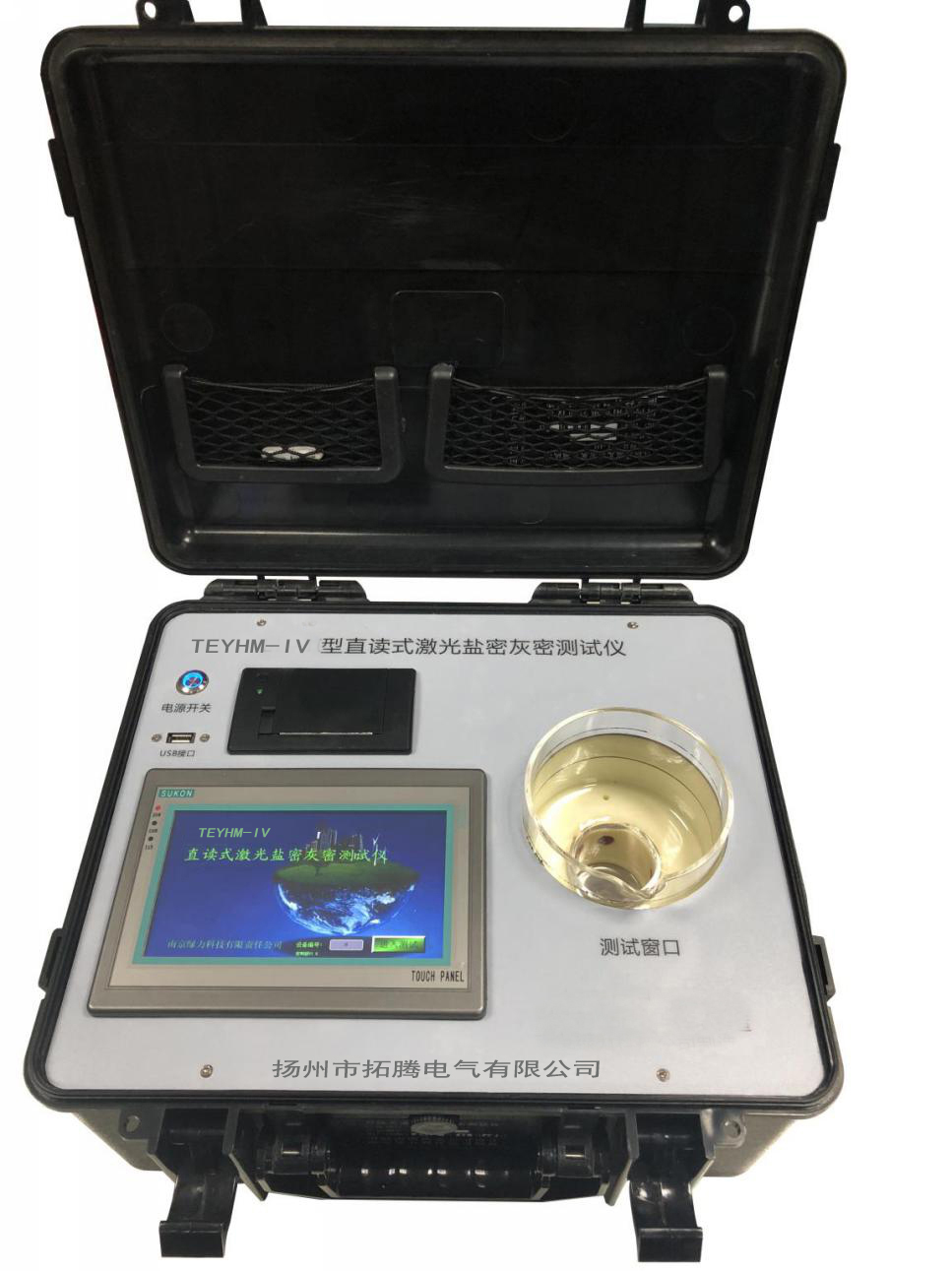

TEYHM-IV型直讀式激光鹽密灰密測試儀是我公司針對輸變電設備外絕緣現場污穢度測量而研制 的高新技術產品。該設備可對絕緣子擦洗后的污液的鹽密灰密直接測試，改變了原有的鹽密 灰密分開測試的過程。整套設備測試過程簡便，誤差小，測試結果可信度高。

  一、基本原理
       采用調頻調幅的特殊波長的激光對污穢懸濁液進行透射和散射掃描。對接收的信息進行頻譜分析，并通過大量試驗驗證，可直接檢測出樣本的灰密值和鹽密值。

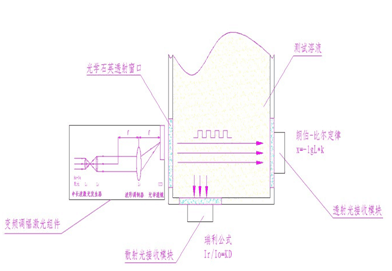

基本原理示意圖

       二、主要特點

       1、便攜式一體化測試裝置，智能化數據分析、信號采集、實現各個量程信號阻抗掃描,直接測試出鹽密、灰密結果。

       2、帶觸摸屏便捷的人機交互界面，高度智能化的嵌入式操作系統，64位高精度浮點運算。

       3、測試結果多功能管理，包括直讀測試結果，打印報表，通過USB接口導出execl數據表格到U盤。

       4、建有測試結果上位機數據管理庫，可隨時調用分析測試結果，具有自學習功能，使激光鹽密灰密測試系統與現有人工測量方法實現無縫對接。

       三、技術參數

       1、等值鹽密度值測量范圍：0.01—5.0mg/ cm ²

       2、灰密度：0.01—5.0mg/cm ²

       3、鹽密度精度：±1%

       4、灰密度精度：±2%

      5、電導率范圍：0.01μS/cm～1×106μS

      6、測溫范圍：0℃～100℃

      7、測試時間：一個點的鹽密及灰密值測量時間在1分鐘之內完成，需在凸型燒杯中進行鹽、灰密測試，測試過程無需進行排水操作

      8、電導率誤差：滿量程精度優于±1%

      9、分辨率：≤±1%

       10、供電方式：A 電源：AC 110-220V 50Hz B: DC12v鋰電池（電池免維護）

       11、分析軟件：TEYHM-IV延灰密污區等級分析軟件，支持JinLingLvLi軟件分析

       12、燒杯：凸型燒杯
       13、環境溫度：5—45℃

       14、相對濕度：85%

       15、外形尺寸：長300mm X寬400mm X高300mm

       16、重 量：5.0KG

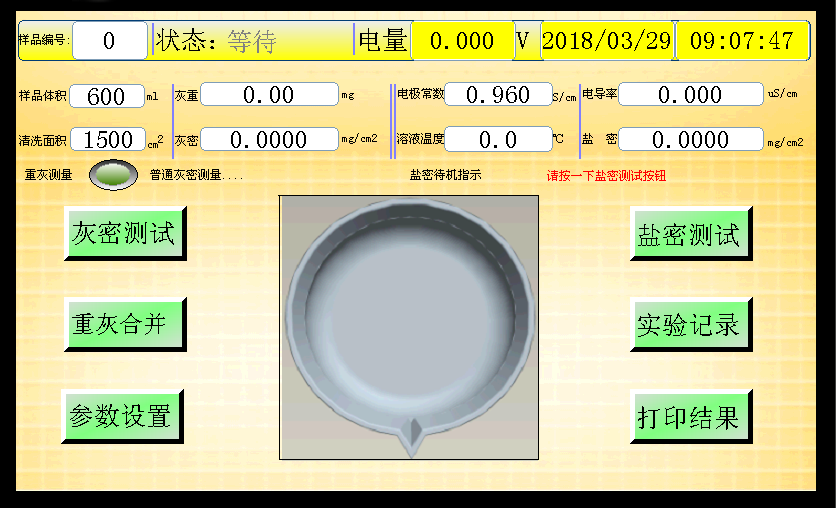

       四、操作界面圖示

測試儀操作界面包括鹽密測試、灰密測試、微型打印機系統、觸屏人機交互系統和調制激光檢測系統

       六、鹽密度測試

       1．打開設備箱，點擊“電源開關”，可見藍色指示燈亮。點擊“進入測試”進入到操作界面。如果在戶外使用，請事先將電量充滿，電量電壓高于12.2V即可，當操作界面的電壓顯示低于10.5V時請及時充電。

2．測試前請先用純凈水清洗燒杯，然后用干毛巾將燒杯外壁的水漬擦干，每一次

測試后都需要清洗燒杯，避免上次測試燒杯中殘留液影響下一次的測試結果。

3．鹽密測試：清洗完畢后，倒入待測樣品，在儀器界面上設置樣品編號、樣品體積、清洗面積參數，首次使用時還應設置電極常數。點擊“鹽密測試”激活鹽密儀，10~15秒后，鹽密待機指示燈由紅色變?yōu)榫G色，表示鹽密儀已開機，鹽密測試待機20分鐘后設備將自動關閉節省電量，再次啟用時需重新點擊“鹽密測試”。

4．將鹽密探頭放入待測樣品中，用探頭適當攪拌溶液，點擊“鹽密測試”，“電導率”、“鹽密”“溫度”結果將自動顯示在操作界面上。

       1、灰密測試：此時需把燒杯的溶液加到600mL，并放入攪拌棒，然后把燒杯放入測試窗口，點擊“灰密測試”，關上設備的上蓋板，排除外部光線對灰密測試的干擾，待設備發出“滴！”一聲后表示測試完成，打開上蓋板，“灰重”、“灰密”結果將自動顯示在操作界面上，測試數據將自動保存。

       注：當樣品污穢很重時，儀器需要分兩次測量樣品，將600ml的樣品倒出一半，向燒杯中加入純凈水至600ml，按下“重灰測量”，點擊“灰密測試”，得到第1次測試的灰重值，將第1次測試的樣品倒出，清洗燒杯后將剩余的樣品倒入燒杯并加入純凈水至600ml，點擊“灰密測試”得到第2次測試的灰重值，點擊“重灰合并”后兩次測量的結果將直接相加顯示在操作界面上。重灰測試完成后需點擊“重灰測量”復位，即重灰測量指示按鈕由灰色變?yōu)榫G色。測試完成后請清洗燒杯。
