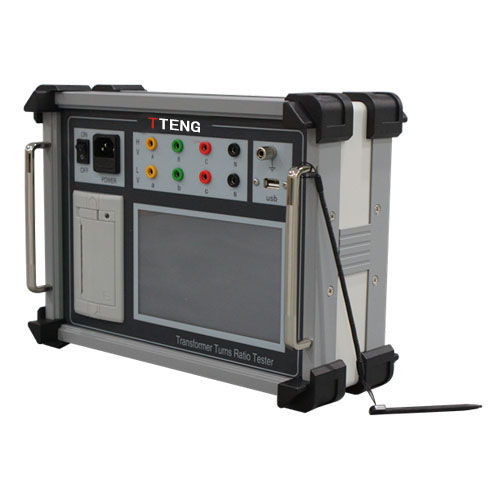

產品概述

      本系統采用現今流行的ARM芯片為硬件基礎嵌入式操作系統為平臺，內置文件系統兼容DBF數據庫，儀器支持SD卡和優盤導出數據庫，可應用計算機Excel表格瀏覽編輯等操作。儀器界面采用emWin人機對話操作，與計算機操作界面相同使操作人員容易上手操作和接受。儀器采用內置三相逆變電源，可模擬三相120°輸出，兩相60°輸出或90°（逆斯科特）也可單相輸出，理論上可測試所有種類的變壓器。電源輸出失真度小精度高，并可支持（10Hz~2kHz）變頻輸出，三相同時測量無需輸入組別，儀器可分析組別與變比測量同時完成。儀器采用8路16位同步采樣AD轉換器，可同時采集高壓、低壓側數據，運算速度快�？赏瑫r(shí)測量一、二次電壓、角度、向量關系等多種參數，儀器還可監測逆變電源的輸出波形、諧波含量及失真度。儀器軟件算法先進可模擬各種變壓器輸出，并分析計算出變壓器組別及變比。

      通過對特種變壓器實際應用及測試，驗證了儀器算法的適用性。并采取了廣大同仁的合理建議，使系統人機操作界面更加友好，從而提高儀器的工藝水平、可靠性，大大提高了測試工作的效率，使您的工作倍感輕松。

變比測試儀的功能比較

產品性能：

◆ 內置20-2KHz程控變頻信號源可輸出單相、兩相或三相標準正弦波信號或高頻信號，輸出相位頻率可任意調節。

◆ 無需調整三相電源平衡，測試速度快，3秒鐘可測出變比及接線方式。

◆ 采用ARM處理器，168M主頻128M內存可擴充4G存儲卡。

◆ 液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。

◆ 儀器可支持?jǐn)?shù)據庫并可通過優盤導出或通過數據線傳至后臺電腦。

◆尤其適用于特種變壓器的組別變比測試分析，如Z型變、整流變、斯科特或逆斯科特變壓器等。（TTR270-III）

◆ 全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。

◆ 可自動測量三相、單相變壓器變比，并可計算變比誤差。

◆內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。（TTR270-III）

◆可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了。

◆可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。

◆可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。

◆具有CT、PT變比、極性測試功能。

◆完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。

◆體積小，重量輕，測量準確，速度快（約3秒測試完成）。

◆可存儲或打印全部測量結果，體儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。

備注：A型支持藍牙或RS232串口打印需另配打印機，B型自帶熱敏打印機，可選裝內部試驗電源，無需外接工作電源即可使用�！�需定制】

技術參數：

變比測量范圍：0.5~20000，最高50000（可定制）

變比測量精度：0.1%（0.5~2000），0.2%（2001~20000）

測試電壓：AC220V

工作電源：AC220V±15%

體積 ：A型270 mm×190 mm×70mm(手持式）

          B型320 mm×230 mm×140mm（臺式）

重量 ：A型2kg(不包括測試線)

          B型3kg(不包括測試線)

定制 1.變比測量范圍： 0.8－50000

      2.變比測量精度：0.1%（0.8-1000），0.2%（1000-50000）

      3.輸入電壓：高壓側交流40V。

      4.相位差測試范圍：0-360°

      5.相位差測試準確度：0.1°

      6.工作電源：內置鋰電池DC9.0V-12.6V，電池標稱容量2600mAH，電池可連續工作時長約4個小時。

      7.工作溫度：-10℃～50℃

      8.環境濕度：≤90%RH

      9.體 積 ： 270mm×190mm×70mm（不含外包裝鋁箱）

      10.重 量 ：2kg(不包括測試線)

SR3000A-1多功能變比測試儀

SR3000A-3 (普通型）變比測試儀

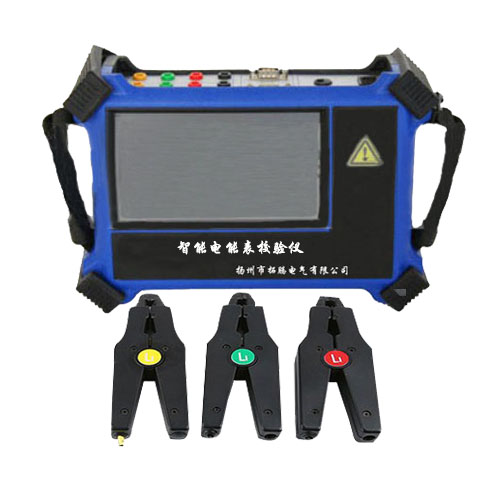

營銷計量類

性能特點

1、現場校驗單、三相電能表、用電采集終端的基本誤差；

2、鉗表自校準功能，自動調整年變差漂移量；

3、鉗表小電流負荷采集（0.02～20A），自動切換量程，方便現場使用；高精度0.05S級

4、電壓、電流波形分析；直顯六角圖，方便查找接線錯誤。

技術參數

1、輸入特性：電壓：10～450V自動切換量程；電流：0.02～20A自動切換量程

2、準確度：0.1、0.05S級

3、工作電源：80V～265V

4、工作溫度：－20～50℃

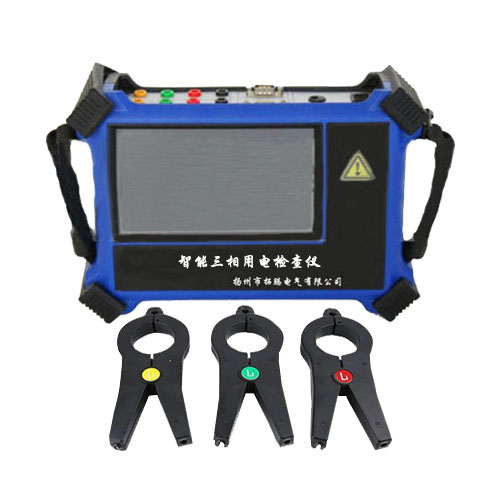

智能三相用電檢查儀

      智能三相用電檢查儀采用當今流行的ARM處理器，168M主頻128M內存（可擴充4G存儲卡）。液晶采用7寸高清彩色觸摸屏（電阻屏），結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持文件系統可與電腦無縫對接。

      儀器在不停電，不改變計量回路接線，不打開計量裝置情況下，現場檢測計量裝置的綜合誤差（含電能表、CT、接線誤差），從而判斷此計量裝置是否有故障。

      測量校驗低壓計量裝置內的帶CT和不帶CT單相、三相三線、三相四線電能表的基本誤差；可測量CT變比。

      測量電壓、CT一次電流、CT二次電流、功率、相角、功率因數、頻率等多種電參量，從而準確判斷檢測出計量裝置回路的故障。

      顯示向量圖，可直觀的檢查計量裝置的一、二次的接線情況。

      電流使用鉗型互感器進行測量，操作人員無需打開電流回路，就可以快速、準確的進行測量。

      電壓回路輸入范圍0-400V自動切換量限；葫蘆型鉗表測量范圍0.25～500A，自動切換量程；一套三支鉗表即可完成檢查工作，避免了由于現場三相負荷不平衡而更換不同量程鉗表的步驟，減輕了工作負擔，提高了工作效率。

      儀器具有波形顯示及諧波分析功能，儀器可同時或分別顯示各路電壓電流波形圖。儀器可分析1-32次諧波含量及諧波值，并畫出柱形圖。

      儀器內置emwin操作系統，支持全拼漢字輸入法，7寸真彩液晶顯示，無需鍵盤全觸控操作，一屏可顯示多種電參量。

      儀器具有屏幕截圖功能，測試數據無需相機便可保存測試圖片，并可播放圖片。

      儀器具有USB接口，支持DBF數據庫管理查詢，可優盤導出測試結果， 打開方式為Excel電子表格，無需后臺軟件操作。

性能特點：

現場校驗智能表電表誤差誤差；檢測CT變比；檢測計量裝置綜合誤差，方便查找故障點。

測量電壓、電流、功率、角度、功率因數、頻率、CT變比等電參數，從而準確判斷、檢測出計量回路故障。

 超寬量程鉗表測量范圍大，自動切換量程，無需攜帶多套鉗表，或由于三相負荷電流不平衡更換鉗表，一套鉗表完成所有測量任務。

直接顯示向量圖，一、二次接線正確與否一目了然。

讀取智能電表存儲數據，方便與后臺數據進行比對，檢查通訊準確性。

漢字菜單提示操作，人機對話友好；存儲現場測試數據。

可選配增加虛擬負荷功能，在現場無負荷的情況下正常工作。

技術性能：

電壓：0～450V    （自動切換量程）

電流：0.25A～600A（自動切換量程）

角度：0～359.9°頻率：45～55HZ

準確度：1.0、0.5、0.2級

工作溫度：－20℃～50℃

工作電源：80V～265V（AC）

整機功耗：≤3VA

體積：210mm×150mm×70mm

整機重量：2kg

售后服務

     1.儀器若出現質量問題，自購買之日起叁個月內包換，一年內免費維修，終身提供保修和技術服務。
     2.如發現儀器有不正常情況或故障請及時與我們聯系，以便為您提供最便捷的處理方案，未經允許，請不要自行處理，以免發生危險。
