概述 1、耦合電容器主要用于工頻高壓及超高壓交流輸電線路中30-500kHz載波通訊裝置，以實現載波、通訊、測量、控制、保護及抽取電能等目的。 2、電容器適合于安裝運行在海拔高度不超過2000米，環境溫度為-40℃～+40℃，最大風速不超過150千米/小時的地區。戶外式。 3、電容器的載波頻率范圍為30～500kHz。 4、電容器的電容偏差不超過額定值的-5～＋10%。 5、電容器的損耗角正切值：膜紙復合介質：tgδ≤0.001。 6、電容器分懸掛式（也可直立安裝）和座立式。 7、電容器產品符合國家標準《耦合電容器及電容分壓器》（JB/T8169-1999）的要求。 8、其它技術參數見表：
第一字母O表示耦合電容器系列。
第二字母W表示浸漬劑為烷基苯。
低三字母F表示膜紙復合介質。
尾注字母H、TH、G、F分別表示適用于污穢環境，濕熱帶地區，高原地區和星形點非有效接地系統。
XZK高頻線路阻波器 用途：
線路阻波器是串聯在電力輸電線上的重要設備，它為利用電力線傳送高頻保護和載波系統的分流信號構成通道；阻止高頻信號向不需要的方向傳送，并抑制變電站對載波系統的分流影響，同時正常地轉送工頻電流。
特點：
XZK型（開放式）阻波器，其結構輕巧，價格經濟，適用于220KV及以下線路，同時滿足短路電流的要求，連續電流余度較大，溫升損耗小。
XZF型（封閉式）阻波器系引進技術生產的低損耗節能型阻波器，除定型產品外，可根據用戶需要，對外型尺寸，各種參數及IEC標準Ⅱ、Ⅲ系列短時電流等要求進行設計。
使用條件：
使用地點：戶外；
環境溫度：－40～＋45℃ 最大日溫差： 25℃ 最大日溫差：0.1W/cm2
相對濕度： 不大于80%
最大覆雪厚度： 24mm
最大覆冰厚度： 10mm
最大風速： 30m/s
污穢等級： Ⅲ級
地震烈度： 8度
水平加速度： 0.2g
垂直加速度：0.1g
海拔高度：不大于1000m；
工業頻率：50Hz；
大氣環境：無損壞性氣體或過量的粉塵；
特殊條件：凡超出以上范圍的異常條件，如鹽霧，工業污染，蒸汽等嚴重惡劣大氣條件的，均可提出，與我方協商。
執行標準:
IEC60353
GB7330-1998 交流電力系統阻波器
GB/T 16927-1997 高電壓實驗技術
GB311.1-1997 高壓輸變電設備的絕緣配合
GB1094.2-1996 電力變壓器,第二部分:溫升
GB11604-89 高壓電器設備無線電干擾測試方法
頻率范圍:
單頻、雙頻線路阻波器中心頻率表 單位：KHZ
調諧方式
頻寬
0.1mH
0.2mH
0.3mH
0.5mH
1.0mH
2.0mH
單頻
10
160/196
113/139
94/113
72/88
51/60
6
124/152
88/108
72/88
56/68
40/46
5
113/139
80/98
66/80
51/62
36/42
4
101/124
72/88
59/65
46/56
32/38
雙頻
4
121/150
86/160
70/90
54/70
40/50
一般要求（Rb≥600Ω或Z≥800Ω）產品的最低中心頻率
較高要求（Rb≥800Ω或Z≥1200Ω）產品的最低中心頻率
Rb：阻塞電阻 Z：阻塞阻抗
性能:
1調諧裝置在經受持續電流、額定短時電流、或緊急過載電流時，主線圈的溫升及磁場不會引起阻塞性能的顯著改變和線路阻波器的結構損壞，調諧裝置的布置考慮到便于更換。
2避雷器保證當主線圈經受持續電流、額定短時電流、或緊急過載電流時，溫升及磁場不會使其功能發生顯著變化，也不會引起阻塞性能的顯著改變和線路阻波器的結構損壞。當短時電流流失過線路阻波器并在線路阻波器兩端感應的工電壓不會使其動作或放電，在它動作于某種沖擊過電壓后，相繼而來的短時電流感應的工頻電壓也不會使它維持放電或動作狀態。
3線路阻波器外表面經工藝處理后噴漆，表面漆有防老化作用及防紫外線作用。
4為便于安裝，線路阻波器帶有吊耳。
結構:
阻波器由主頻線圈，調諧裝置和保護裝置組成。
主線圈用錁鋁扁線繞制而成，根據額定電流等級，設計成徑向雙層或多層式，匝間用玻璃鋼墊塊和撐條支持，經浸漆處理，整體性強,結構輕巧.
包裝運輸:
1包裝
所提供的設備及部件按照國家標準有關包裝的技術可靠包裝。對需要特別保護的部件、配件及安裝材料等要特別處理，以滿足長途運輸、吊裝和裝卸的需要。并應保證設備各組成元件在運輸過程中不致遭到損壞、變形、丟失和受潮。對于外露的密封面，應有預防腐蝕和損壞的措施。
2運輸及保管
包裝運輸時，都是整體組裝發運。
1、概述
結合濾波器用于電力線載波通道中，串接在耦合電容器低壓端和通信終端機之間，和耦合電容一起實現載波信號傳輸和工頻電流的隔斷。適用于載波通信通道，能抵消耦合電容低壓端對地的0－200pF雜散電容均可以使用于繼電保護通道，在電纜側輸出端串接50000pF隔直電容。
1.1 采用標準為IEC481－1974。GB7329－1998。
1.2 適用于10至500千伏電力線載波系統。
1.3 耦合電容器容量3300pF－10000pF。
1.4 整機峰值包絡功率為400W、600W、800W、1000W。
1.5 耦合方式分為相－地和相－相兩種。
2、工作環境
2.1 標準條件：適合戶外使用，能在日光，雨，霧，冰雹，霜，凍，雪等環境中正常進行。
2.2 安裝高度：安裝點海拔高度不大于1000m。
2.3 環境溫度：正常使用的環境溫度應在－40 ℃ 和+45 ℃ 之間。
2.4 工頻：輸電線高壓電的頻率應在0和60Hz之間。
2.5 特殊要求：如用戶對使用條件有特殊要求也可考慮。
3、技術參數
3.1 耦合電容量（pF）：3300，3500，4500，5000，6600，7500，8000，10000
3.2 線路側阻抗：
3.2.1 JL－400－Y1：300，400歐姆選用。
3.2.2 JL－400－Y2：400歐姆
3.2.3 JL－400－Y3：300歐姆
3.3 電纜側標稱阻抗。
3.3.1 75歐姆
3.4 工作衰耗小于1.3dB。
3.5 回波損耗大于12dB，或大于20dB。
3.6 諧波失真和交調產物電平均比信號峰值小于80dB以上。
3.7 工作水平：阻抗變換器主次線圈間耐壓應能承受有效值為5000V的工頻電壓，1分鐘無擊穿或放電。
3.8 沖擊耐壓：整機輸入端口經受6KV、1.2/50 μ s脈沖，正5次，負5次。
4、型號說明
4.1 JL－400－5.0－Y1耦合電容為5000pF，線路阻抗300/400歐姆可選擇的400W結合濾器，，用于繼電保護 工作頻帶見表一。
4.2 JL－400－Y2耦合電容為3300至10000pF，線路阻抗400歐姆的通用型結合濾波器，，用于繼電保護 工作頻帶見表二。
4.3 JL－400－Y3耦合電容為3300至10000pF，線路阻抗300歐姆的通用型結合濾波器，，用于繼電保護 工作頻帶見表三。
4.4 JL-400-5.0-YH1 耦合電容為5000Pf，線路阻抗300/400歐姆可選擇的400W結合濾波器，僅用于載波通道
4.5 JL-400-YH2 耦合電容為3300至10000pF,線路阻抗300歐姆的通用型結合濾波器，僅用于載波通道
電原理圖

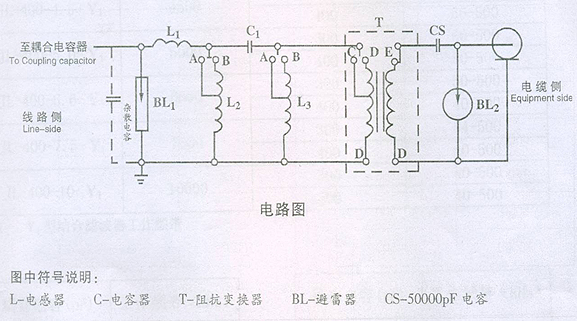

5.1 電路見圖
6、相－相耦臺結合濾波器
兩個參數相同的結合濾波器和一個差接變換器組成相－相耦合結合濾波器JL－400－Y4，實現在兩相線上傳輸同一個信號，增加通道的穩定性。工作頻帶參照J(rèn)L－400－Y1中對應耦合電容的品種。
相－相耦合結合濾波器分裝在兩個規格相同的方形鋁外殼內，A盒內裝有一臺結合濾波器和一個差接變換器，B盒內只裝一套結合濾波器裝置，用一根高頻電纜將A、B盒中的CJ點相連接，同時將標有GND的地線接，即可組成一套完整的相－相結合濾波器，A盒內有接終端設備的端口。
7、差接濾波器
結合濾波器電纜側直接和差接網絡的并聯側連接組成差接濾波器，JL－400－Y5實現諸如緊臨頻譜等高頻橋路，其工作頻帶參照J(rèn)L－400－Y1。
