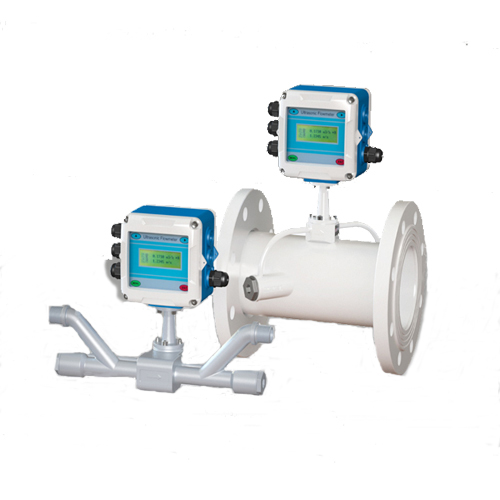

TUF-2000F 一體管段式超聲波流量計 |
發布者：揚州市拓騰電氣有限公司 發布時間：2021/1/21 |
固定一體式超聲波流量計應用于各種液體的長期在線測量，主機和傳感器安裝在被測管道上，防護等級IP68，配接溫度傳感器實現熱量測量。
廣泛用于自來水、供暖、水利、冶金、化工、機械、能源等行業�？梢杂米錾a(chǎn)監測、水平衡調試，熱網平衡調試、節能監測、是生產過程中重要的流量測量?jī)x表.
產品選型 選型：TUF-2000F-TM-1-DN300-0-1.6MPa-10m-PCT-1 固定一體式超聲波流量計，中型夾裝式傳感器，管徑DN300，碳鋼材質，公稱壓力1.6MPa,主機與傳感器之間的電纜長度是10米，具有熱量測量功能，配接帶壓安裝插入式溫度傳感器。 產品特點 ◆ 高精度測量 精度達到1%。 ◆ 測量范圍大 選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量。 ◆ 高可靠性 采用低電壓、多脈沖發射電路，測量精度高、使用壽命及可靠性大幅提高。 ◆ 抗干擾能力強 采用雙平衡信號差分發射、接收電路，有效抵御變頻器、電視塔、高壓線等強干擾。 ◆ 強大的記憶功能 自動記憶前512日、前128月、前10年累計流量，自動記憶前64次上、斷電時間及流量，自動記憶前32日流量計的工作狀態是否正常。 ◆ 傳輸距離遠 組網快捷 RS485支持無線組網，配接GPRS模塊實現無線傳輸。 ◆ 支持熱量測量 配接溫度傳感器，可實現熱量測量。 可選配的流量傳感器 根據不同的流體、管道條件及安裝方式，可以選擇不同的傳感器。（不同傳感器的安裝方式及特點參看測量組成圖）
可選配的溫度傳感器
圖 片
類型
型 號
測量范圍
溫度范圍
安裝要求
精度
三線制PT100夾裝式溫度傳感器
CT-1
≥DN50
-40℃～160℃
無需斷流
100℃±0.8℃ 精確匹配后溫差≤0.1
三線制PT100插入式溫度傳感器
TCT-1
≥DN50
-40℃～160℃
需斷流
三線制PT100帶壓安裝插入式溫度傳感器
PCT-1
≥DN50
-40℃～160℃
無需斷流
小口徑三線制PT100插入式溫度傳感器
SCT-1
＜DN50
-40℃～160℃
需斷流
技術參數
類 別 性能、參數
主 機
原 理
超聲波時差原理，4 字節IEEE754 浮點運算
精 度
管段式：流量計：±0.5% 熱量表：±1.0%
外夾式：流量計：±1.0% 熱量表：±2.0%
插入式：流量計：±1.0% 熱量表：±2.0%
操作
支持4鍵 磁性棒操作或4鍵輕觸鍵盤、模擬鍵盤軟件
信號輸出
1路4～20mA電流輸出、阻抗0～1K,精度0.1%
1路OCT脈沖輸出（脈沖寬度6-1000ms,默認200ms）
1路繼電器輸出
信號輸入
3路4～20mA電流輸入，精度0.1% 可采集溫度、壓力、液位等信號
可連接三線制PT100鉑電阻，實現熱量測量
數據接口
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MOD BUS等協議
專用電纜
定制雙絞線，一般情況下限于50m;選用RS485通訊，傳輸距離可達千米以上
管道情況
管 材
鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
管 內 徑
15-6000mm
直 管 段
傳感器安裝點請滿足:上游10D，下游5D，距泵出口30D(D 是指管徑)
測量介質
種 類
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
溫 度
-30~160℃
濁 度
10000 ppm 且氣泡含量小
流 速
0~±10 m/s
工作環境
溫 度
主機:-20~60℃，流量傳感器:-30℃~160℃
濕 度
主機：85%RH;流量傳感器：可浸水工作，水深≤2m(注：接線灌膠后）
電 源
DC8～36V或AC85～264V（選配）
功 耗
1.5W
應用范圍 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
