產品介紹

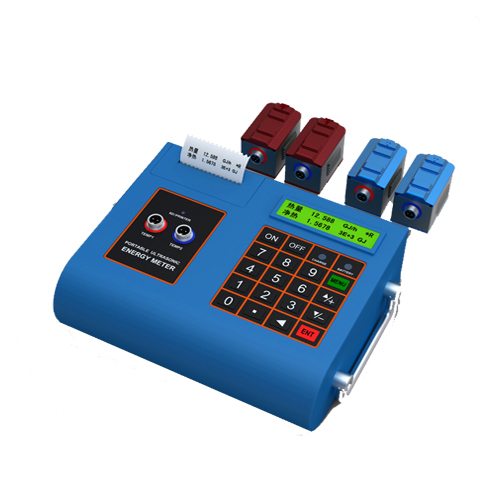

便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。配接夾裝式溫度傳感器還可以方便地測量溫度、熱量。內置打印機和SD卡存儲器，可即時或定時打印設定的測量值。
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業�？梢杂米錾a(chǎn)監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測，是流量、熱量及時檢測必備的工具儀表。
產品選型
舉例說明：TUF-2000P-HS,HM,TL-1-5-N-N
便攜式超聲波流量計，配標準小型支架，標準中型支架、標準大型夾裝式傳感器，電纜長度5米×2，無熱量測量功能，無4-20mA電流環信號輸出功能。
產品參數
|
類 別 性能、參數
|
|
主 機
|
原 理
|
超聲波時差原理，4 字節IEEE754 浮點運算
|
|
精 度
|
流量:優于±1%
|
|
顯 示
|
可連接2×10背光型漢字或2×20字符西文型液晶顯示器，支持中、英、意三種語言
|
|
信號輸出
|
1路4-20mA電流輸出，阻抗0-1K,精度0.1%（選配）
|
|
1路OCT脈沖輸出（脈沖寬度6-1000ms,默認200ms）
|
|
1路繼電器輸出
|
|
信號輸入
|
3路4-20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
|
|
可連接三線制PT100 鉑電阻，實現熱量測量
|
|
數據接口
|
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議
|
|
數據記錄
|
熱敏打印機，外置SD卡，容量可達2G
|
|
管道情況
|
管 材
|
鋼，不銹鋼，鑄鐵，銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
|
|
管 內 徑
|
15-6000mm
|
|
直 管 段
|
傳感器安裝點請滿足:上游10D，下游5D，距泵出口30D(D 是指管徑)
|
|
測量介質
|
種 類
|
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
|
|
溫 度
|
-30~160℃
|
|
濁 度
|
10000 ppm 且氣泡含量小
|
|
流 速
|
0~±10 m/s
|
|
工作環境
|
溫 度
|
主機:-20~60℃，流量傳感器:-30℃~160℃
|
|
濕 度
|
主機:85%RH;傳感器防護等級IP67
|
|
電 源
|
8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時，選配4-20mA輸出信號，可連續工作8小時；使用AC90~260V電源適配器，可實現不間斷測量
|
|
功 耗
|
1.5W
|
可選配的流量傳感器
|
類別
|
圖片
|
規格
|
型號
|
測量范圍
|
溫度范圍
|
尺寸
|
|
標準夾裝式
|
|
標準小型
|
TS-2
|
DN15~100
|
-30~90℃
|
45×25×32mm
|
|
|
標準中型
|
TM-1
|
DN50~700
|
-30~90℃
|
64×39×44mm
|
|
|
標準大型
|
TL-1
|
DN300~6000
|
-30~90℃
|
97×54×53mm
|
|
高溫夾裝式
|
|
高溫小型
|
TS-2-HT
|
DN15~100
|
-30~160℃
|
45×25×32mm
|
|
|
高溫中型
|
TM-1-HT
|
DN50~700
|
-30~160℃
|
64×39×44mm
|
|
|
高溫大型
|
TL-1-HT
|
DN300~6000
|
-30~160℃
|
97×54×53mm
|
|
標準支架
|
|
標準小型
|
HS
|
DN15~100
|
-30~90℃
|
318×59×85mm
|
|
|
標準中型
|
HM
|
DN50~300
|
-30~90℃
|
568×59×85mm
|
|
|
標準延長
|
EB-1
|
DN300~700
|
-30~90℃
|
188×59×49mm
|
|
高溫支架
|
|
高溫小型
|
HS-HT
|
DN15~100
|
-30~160℃
|
318×59×110mm
|
|
|
高溫中型
|
HM-HT
|
DN50~300
|
-30~160℃
|
568×59×110mm
|
|
|
高溫延長
|
EB-1-HT
|
DN300~700
|
-30~160℃
|
188×59×49mm
|
可選配的溫度傳感器
|
圖片
|
類型
|
型號
|
測量范圍
|
溫度范圍
|
安裝要求
|
精度
|
|
|
三線制PT100夾裝溫度傳感器
|
CT-1
|
≥DN50
|
-40℃～160℃
|
無需斷流
|
100℃±0.8℃精確匹配后溫度差≤0.1℃
|
產品應用
● 熱電廠 ● 熱力公司 ● 換熱站 ● 空調制冷 ● 節能減排
超聲波流量計|熱量表組成
超聲波流量計=主機+超聲波傳感器
超聲波熱量計=主機+超聲波傳感器+溫度傳感器
主機分類
|
類型名稱
|
分體式
|

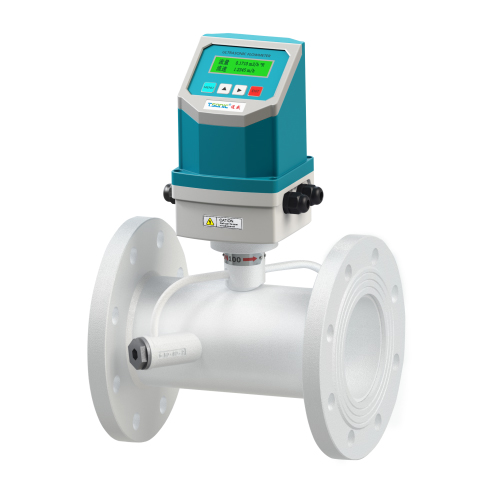

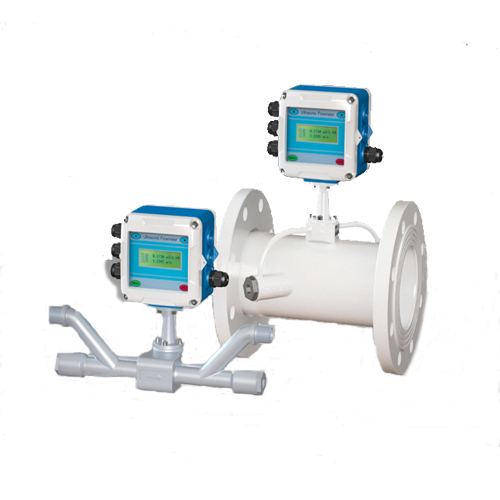

一體式
|

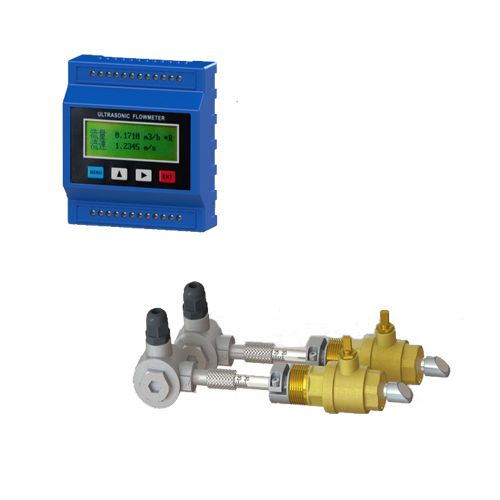

模塊
|
|

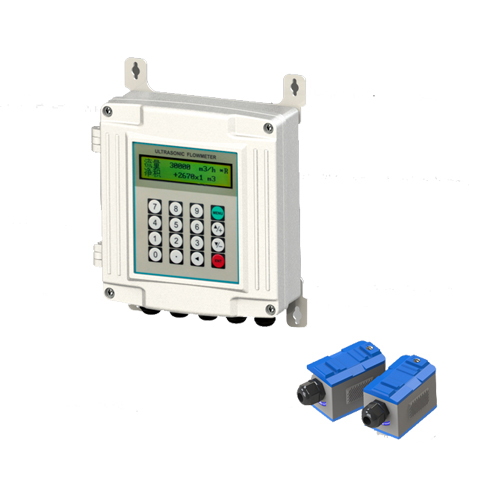

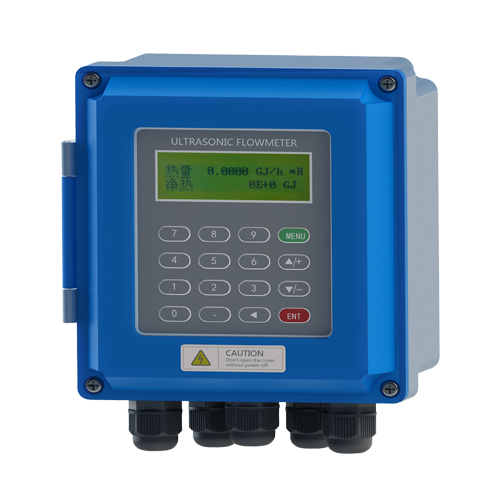

壁掛式
|

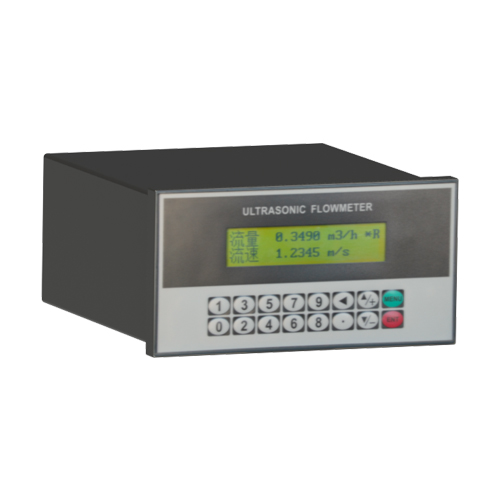

盤裝式
|

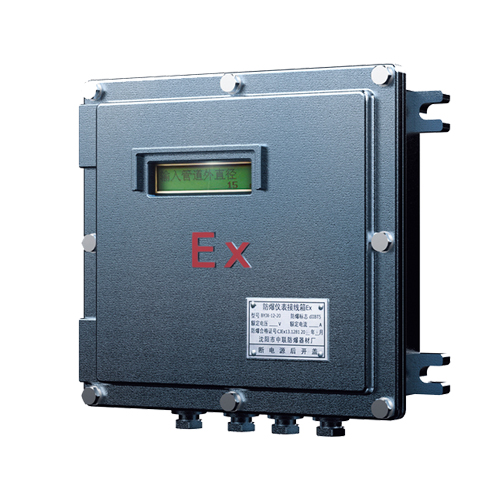

防爆式
|
|
圖片
|
|
|
|
|
|
|
|
|
|
|
|
超聲波流量計傳感器|熱量表溫度傳感器的分類
|
