變壓器變比組別測試儀檢定裝置 |
發布者：揚州市拓騰電氣有限公司 發布時間：2021/3/2 |

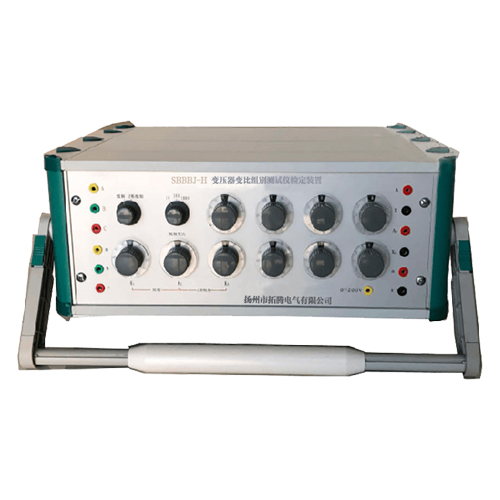

SBBBJ-H變比組別測試儀檢定裝置”（以下簡稱“變比檢定裝置”）是用來檢定0.05級及以下變壓器變比測試儀的變比精度、分辨率和組別(包括Z形組別)的正確性一種裝置。本裝置分為兩個部分：標準三相PT和七盤感應分壓器。標準三相PT用來檢定變比組別測試儀的組別測試功能，包括Z形組別，同時有三種電壓比選擇；七盤感應分壓器用來檢定變比組別測試儀的變比精度和分辨率，也可以單獨作為感應分壓器使用。
變比測試儀整檢裝置、變比測試儀檢定裝置、變壓器變比整檢裝置、變壓器變比測試儀檢定裝置
在檢定變比測試儀組別時，使用時A、B、C、a、b、c與變比組別測試儀的相應端子連接，A、B、C為一次輸入電壓端鈕，a、b、c為二次輸出電壓端鈕。K1、K2為組別選擇開關，K2、K3為Z形組別選擇開關，根據蓋板上給出的“組別開關選擇表”有關K1、K2、K3中的數值來確定此時所選擇的組別狀態。組別、Z形組別選擇開關用來選擇組別和Z形組別。 1) 一次電壓：200V 2) 二次電壓：0～200V 3) 額定負荷：0VA 4) 準確度等級：0.0005級 5) 比例不確定度：3×10-6 6) 重 量：10Kg 7) 標準三相PT的準確度為0.05級 下面前三相針對感應分壓器而言，后兩項針對組別測試功能而言。 2、變比測試功能 利用感應分壓器部分檢定變比組別測試儀的變比�？深A置的標準變比值是1.111111～0.0000001之間任意值的倒數。比如要檢定變比值為1、2、5、10、20、50、100、200、500、1000、2000、2500時感應分壓器的刻度盤應該選擇到1.000000、0.5000000、0.2000000、0.1000000、0.0500000、0.0200000、0.0100000、0.0050000、0.0020000、0.0010000、0.00050000、0.00040000。檢定變比時，UAX的額定電壓為200V，該裝置可在額定電壓的20%～100%內工作。 3、分辨率測試功能 測試變比測試儀所顯示值的分辨率，“變比檢定裝置”可預置變比值是1.111111～0.0000001之間任意值的倒數，測試各種變比測試儀的分辨率，在分辨率測試時，對誤差不作要求，但檢定變比測試儀分辨率時，變比測試儀的顯示值應該隨分辨率的增減有明顯的變化。一般情況下，把感應分壓器置為0.1000000～0.0999900之間（即變比值在10.000～11.100之間），變比測試儀的顯示值應該隨著感應分壓器置數的變化而有明顯的變化。 4、直通測試功能 當感應分壓器置數為1.000000時，即為直通。該功能是將變比測試儀的一次電壓UAB直接連接于二次端（a、b端）即UAB=Uab，可對變比測試儀進行1/1的自校，注意不能在不允許直通的變比測試儀的檢定。對于不允許直通的變比測試儀，可以利用感分的隔離繞組進行1/1的隔離測試。 5、組別測試功能
“變比檢定裝置”將標準三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法組成12種組別，可對變比組別測試儀的全部組別進行測試，同時在組別測試的變比值可有10、100、1000三種選擇，其組別測試時的標準三相PT的各單相誤差全部小于0.05%。
變壓比電橋檢定裝置整套設備由TR-I變比測試儀、TR-II三相組合電壓互感器組成，性能及指標完全符合《JJG970-2002變壓比電橋檢定規程》要求， 精度0.01級，能對各種變壓比電橋、變比組別測試儀進行單、三相完整的檢測。 TR-I變比測試儀： 精度：0.01級； 分接范圍：-12.5%～+12.5%； 變比測試范圍：1～10000； TR-II三相組合電壓互感器： 精度：0.01級 ； 連接組別：Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5； （其它組別可以改變端子接線順序?qū)崿F(xiàn)） 額定變比：10、20、50、100； |
