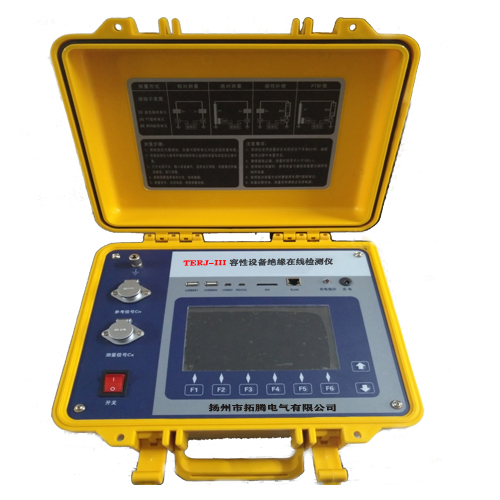

TERJ-III容性設備絕緣在線檢測儀，可用于帶電檢測容性電氣設備（套管、CT、CVT、耦合電容器）的介質損耗、電容量和氧化鋅避雷器的阻性電流、全電流等絕緣參數，現已在近8000臺高壓電氣設備上安裝使用，有效檢測出多起絕緣缺陷，深得用戶的信賴，南方電網和華北電網還針對該產品制定了現場應用導則。

功能特點

        1、 具備多種測試功能，既可對電容型設備的介質損耗和電容量進行在線或停電測量，又能用于氧化鋅避雷器阻性電流參數的測試；

        2、 采用了具有獨特的異頻自校技術的高精度電流傳感器，對傳感器精度進行動態校驗，故可準確檢測70μA～650mA范圍內的輸入信號，并能通過外部串接電阻的方式實現對電壓信號的測量；

        3、 電流傳感器采用穿心結構，輸入阻抗極低，可耐受10A工頻電流的作用以及10kA雷電流的沖擊，滿足在線檢測的使用條件；

        4、 提供兩種介質損耗在線檢測方式，既可測量?jī)蓚�(gè)同相電容型設備的介質損耗差值和電容量比值，又可用PT二次側電壓作基準信號，對設備的電容量及介質損耗值進行測量；

        5、 完善的電磁屏蔽措施和數字處理技術，可確保介質損耗測試結果不受諧波干擾及脈沖干擾的影響，具有高達±0.05%的絕對檢測精度；

        6、 提供兩種阻性電流檢測方式，容性電流的補償信號既可使用PT二次側電壓，又可使用同相電容型設備的泄漏電流，能夠準確測量MOA的全電流、容性電流、阻性電流及其基波與三次諧波分量等多種參數；

        7、 采用數字化處理技術，實現避雷器容性電流的全補償，降低了MOA端電壓諧波分量對阻性電流峰值測試結果的影響；

        8、 具有相間干擾自動補償功能，對電場分布較為規則的“一”字形排列避雷器，可正確測得兩個邊相的阻性電流及其基波分量的峰值；

        9、 完善的自我校驗功能和高穩定度的電流傳感器，確保測試結果準確可靠，檢測精度基本不受環境溫度變化（-20～40℃）的影響；

        10、采用便攜式設計結構，操作使用簡單，機內鉛蓄電池可維持8小時的連續工作時間，完全滿足現場使用的要求。

 技術參數

1. 顯示方式：7寸漢顯大屏幕液晶顯示器，特別適合戶外使用

    工作電源：機內免維護鉛蓄電池。

    環境溫度：-20～60℃

    電纜附件：25m測量電纜2根，（對同時測量多個設備的儀器，電纜數目增加）

    外形尺寸：430mm×340mm×160mm

    儀器重量：5kg

2. 測量范圍及精度

    電流測量：測量范圍   Cx=100μA～800mA

                                      Cn=100μA～800mA

                      測量精度   ±（讀數的0.5%+1位）

    電壓測量：測量范圍   Vn=3V～300V

                      測量精度   ±（讀數的0.5%+1位）

    介質損耗：測量范圍   Tanδ=－200%～200%

                     測量精度   ±0.05%

    電容比值：測量范圍   Cx：Cn=1:1000～1000:1

                      測量精度   ±（讀數的0.5%+1位）

    電 容 量：測量范圍   Cx=10pF～0.5μF

                    測量精度   ±（讀數的0.5%+2pF）

注：實際測量精度與試品電流的大小和所用PT（或CVT）的精度有關。

    阻性電流：測量范圍   Irp=10μA～100mA（峰值）

                     測量精度   ±（讀數的0.5%+1位）

    容性電流：測量范圍   Icp=100μA～800mA（峰值）

                      測量精度   ±（讀數的0.5%+1位）

3. 其它特性

    諧波抑制：輸入電流信號的波形畸變不會影響介損測量精度。

    電源管理：當機內鉛蓄電池電量不足或長時間沒有測量時，會發出聲響警告并自動關機。

    充電時間：關機狀態充電12～24小時。
