產品概述

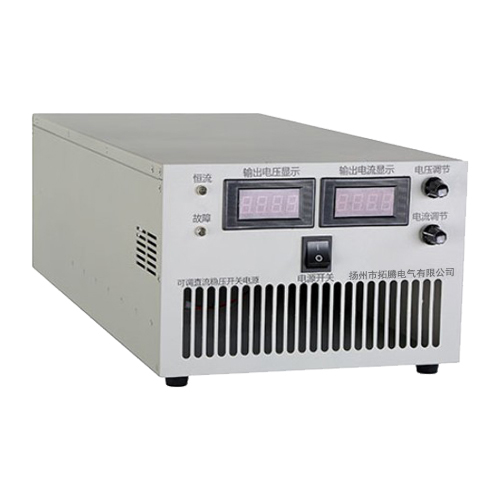

      AD22020可調穩壓穩流電源采用無工頻變壓器的開關電源技術，因而具備交、直流兼容輸入功能，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。

最大輸出DC 220V，20A，最大輸出功率4400W。

     廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。

產品特點

1、本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自最大值的(0～100)％范圍連續可調。

2、輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。

3、設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命。

4、過熱自動關機保護。

5、輸出過壓、過流和短路保護。

6、開機延時軟啟動，避免開機輸出電壓過沖。

主要技術參數

1、輸入電壓：單相AC220V±15%，50Hz；

2、輸出穩壓值可調范圍：DC: 0～220V；

     輸出恒流值可調范圍：DC: 0～20A。

3、源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。

4、整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤1%。

5、輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。

6、開機輸出電壓過沖：≤2％。

7、絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。

8、絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；

                     輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。

9、整機過熱保護溫度閥值：(75～85)℃。

10、平均無故障時間：≥50000h。

11、外形尺寸：260(寬)×174（高)×540(深)；整機重量：凈重約20kg。

12、散熱風道：內部散熱風道前進后出。

13、貯存溫度：(-40～70)℃；工作溫度：(-10～45)℃；

      相對濕度：90％(40±2℃)；大氣壓力：(70～106)kPa。
