頻率響應分析法（FRA）檢測電力變壓器繞組變形，已在電力行業廣泛使用，具有較高的檢測靈敏度和準確性，能夠在變壓器不吊罩的情況下，檢測出變壓器存在的繞組變形故障。

      盡管在DL/T911《電力變壓器繞組變形的頻率響應分析法》行業標準中，對繞組變形測試儀的技術指標要求及繞組變形的診斷方法均已做出明確的規定，但由于繞組變形測試儀的測量參數及使用方式較為特殊，傳統方法通常難以對其技術指標進行全面檢驗。對于繞組變形測試儀的掃描頻率精確度、檢測精確度、選頻濾波特性、阻抗匹配方式等關鍵技術指標，通常均需借助專用裝置進行檢驗。特別是檢測精確度的校驗，即使采用昂貴的高精度電壓表，通常也只能測量頻率低于300kHz、幅度高于100mV的信號，無法滿足對微弱高頻信號（幅度<1mv<>，頻率>1MHz）的精確測量，因此必須借助專用的衰減校正器來實現，且要求衰減校正器具備至少-80~20dB的調節范圍和整個頻段內不低于0.5dB的輸出精度。此外，選頻濾波特性也是決定繞組變形測試儀抗干擾能力的關鍵指標，將會嚴重影響繞組變形診斷結果的準確性，但如何對該參數進行檢驗，目前同樣存在許多困難和不便。

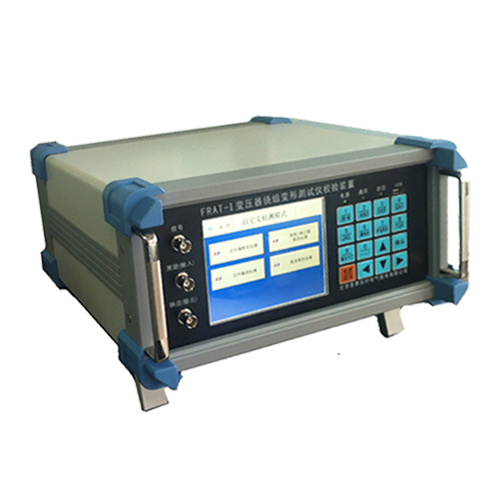

      為此，揚州拓騰電氣公司根據10多年來推廣TDT系列變壓器繞組變形測試儀的經驗，加之參與編寫和修訂DL/T911行業標準時的調研情況，開發出FRAT-I型 變壓器套組變形測試儀（頻響法）校驗裝置，可按照DL/T911標準的要求，對繞組變形測試儀的技術指標和測試附件的性能，開展全面、精確、快捷的校驗工作。

1）檢驗變壓器繞組變形測試儀輸出掃頻信號的范圍及頻率、幅度的精度；

2）檢驗變壓器繞組變形測試儀的頻響檢測范圍及精度，可精確模擬各種頻響信號；

3）檢驗變壓器繞組變形測試儀的選頻濾波的頻帶寬度及其帶外抑制性能；

4）檢驗變壓器繞組變形測試儀測試回路的阻抗匹配方式及測試電纜的性能；

5）提供豐富的人機對話接口和通訊接口，由外部計算機控制各項設置和操作，以EXCEL格式保存檢測數據，便于出具測試報告。

1）檢定測試儀信號端正弦波掃頻頻率范圍10Hz～10MHz；

2） 檢定測試儀信號端正弦波頻率精度，1KHz～1MHz精度0.001%；10Hz～1KHz精度0.002%；1MHz～10MHz精度0.002%；

3）檢定測試儀信號端正弦波有效值和峰峰值，有效值范圍100mV～10V，精度1%；峰峰值范圍100mV～24V，精度1%；

4）檢定測試儀信號端正弦波波形失真度，失真度THD范圍0.01%～100%，精度1%；

5）檢定測試儀信號端輸出阻抗，阻抗范圍1Ω～1KΩ，精度1%；

6）檢定測試儀激勵端輸入阻抗，阻抗范圍1KΩ～10MΩ，精度1%；

7）檢定測試儀響應端輸入阻抗，阻抗范圍1KΩ～10MΩ，精度1%；

8） 檢定測試儀動態檢測范圍和測試精度，校驗裝置輸出檢測范圍-100dB～20dB，分辨率1 dB；頻率范圍1KHz～1MHz，-80dB～20dB精度±0.2dB，-80dB～-100dB精度±0.5dB；頻率范圍10Hz～1KHz，-100dB～20dB精度±0.5dB； 頻率范圍1MHz～10MHz，-100dB～20dB精度±0.5dB；

9）檢定測試儀選頻濾波帶寬，頻率范圍10Hz～10MHz，-6dB選頻濾波帶寬0.1%～10%，精度1%；
