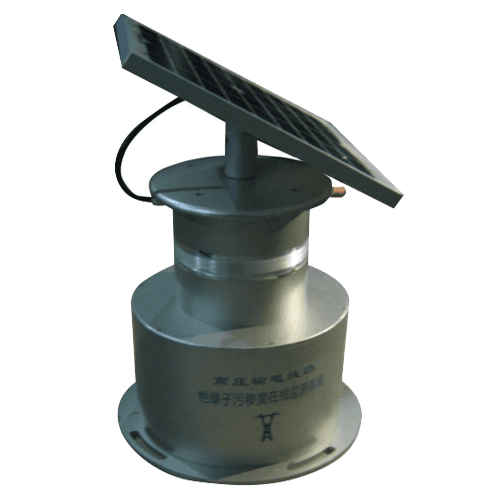

高壓輸電線路絕緣子污穢度在線監測系統能夠?qū)Ω邏哼\行環境中絕緣子鹽密度、灰密度、氣溫、相對濕度等進行實時監測，并通過GSM/CDMA/GPRS或3G網絡將監測信息發送給遠程監控中心，由運行于監控中心的監控軟件進行數據顯示、存儲，并綜合各種參數計算分析得出絕緣子的絕緣水平。

      該系統采用太陽能電池板+蓄電池供電方式，安裝方便。投入運行后，可使運營部門及時掌握絕緣子的污穢狀態及發展趨勢，據此科學安排檢修時間，有效預防線路污閃事故，減少經濟損失，提高線路安全運行及信息化管理水平。

系統組成

       輸電線路絕緣子污穢度在線監測系統由若干監測子站和服務器組成。其中，監測子站部署在電力桿塔上。監測子站主機包括污穢度采集單元、GPRS/3G網絡通信模塊、充電控制電路，蓄電池等（可選配溫度/濕度/大氣壓采集單元，雨量采集單元等），監測子站負責從各采集單元接收數據，并將其通過GPRS/3G網絡發送給遠程服務器。
      服務器部署在監控中心機房內，運行監控軟件，通過Internet獲得監測子站數據。監控中心對絕緣子鹽密度、灰密度等狀態參數進行數據顯示、存儲、統計報表并結合絕緣子自身設計參數進行分析，完成多參數預警功能。在服務器上主要運行服務器軟件、數據庫，需要配備的設備包括防火墻、寬帶連接、UPS電源等。

產品特性

      系統采用光纖傳感器，測量精度高，不降低絕緣子串的絕緣特性和機械強度；
      通信方式靈活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G網絡；
      為工業級產品，采用防水金屬外殼，適用于各種惡劣的氣候環境；
      系統采用低功耗設計，采用動態電源管理策略以滿足節電要求；
      配備完善的后臺軟件，具有數據存儲、歷史數據查詢、報表、打印、曲線圖繪制等功能，可對絕緣子狀態進行趨勢分析；
      滿足國家電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q / GDW 242-2010）
      滿足國家電網公司企業標準《輸電線路現場污穢度監測裝置技術規范》（Q/GDW 558-2010）
      滿足南方電網公司企業標準《南方電網輸電線路監測系統通信規約》


技術指標

      鹽密度測量范圍：0mg/cm2～1.0mg/ cm2 ；準確度：±10％；
      灰密度測量范圍：0mg/cm2～2.0mg/ cm2 ；準確度：±10％；
      溫度測量范圍：-40℃～+120℃；測量精度：≤±0.5℃；
      濕度測量范圍：0～100%RH；測量精度：≤±3%RH；
      工作環境：溫度：-40℃～+85℃；相對濕度：≤100％；大氣壓力：550hPa～1060hPa；
      防護等級：IP65；
      工作功耗：≤2W； 待機功耗≤0.5W；
      供電方式：太陽能+蓄電池，輸入電壓＋12V；
      電池使用壽命：≥3年，無外部充電時可連續供電30天以上；
      MTBF：≥80000小時；
      重量：≈10kg；
      適用對象：10KV~800KV高壓輸電線路。

應用案例

      輸電線路絕緣子污穢度在線監測系統成功應用于廣西某地項目，該系統自安裝以來，客戶反映很好，其外觀及可靠性等深受好評，已投入使用3年，運行情況良好。該系統同樣成功應用于內蒙古某地項目，運行時間已經達到了2年，運行情況良好，深受客戶好評。
