SB448智能毫秒計交直流接線圖 |
發布者:揚州市拓騰電氣有限公司 發布時間:2021/10/26 |
直流接線

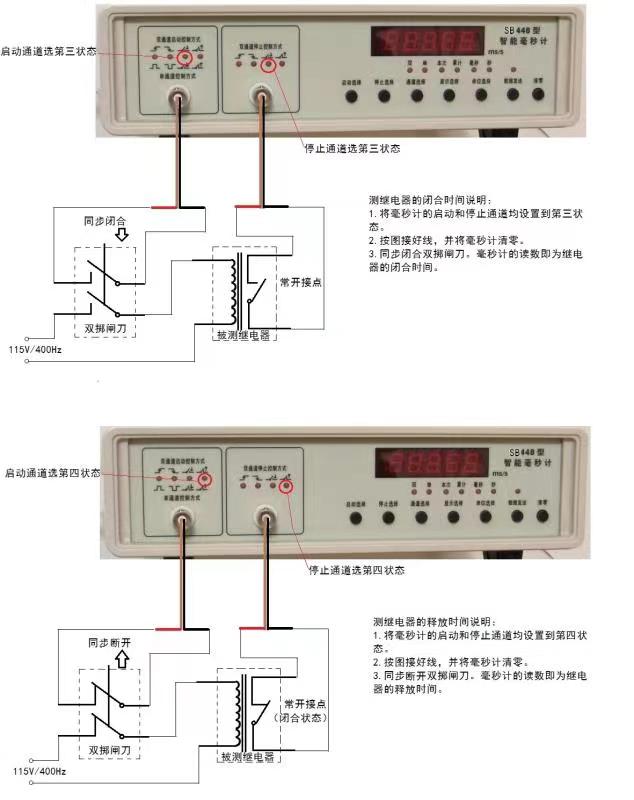

交流接線 啟動端控制需要加一個雙擲閘刀,一刀控制繼電器線圈,另一刀接毫秒計,選第三個燈亮狀態。 交流不用電位控制,按下圖加雙擲閘刀,用空節點(第三個狀態)即可。由于雙擲閘刀的閉合是同步的,所以繼電器線圈通電的同時,毫秒計就開始計時。繼電器的觸點閉合時,停止計時。
|
