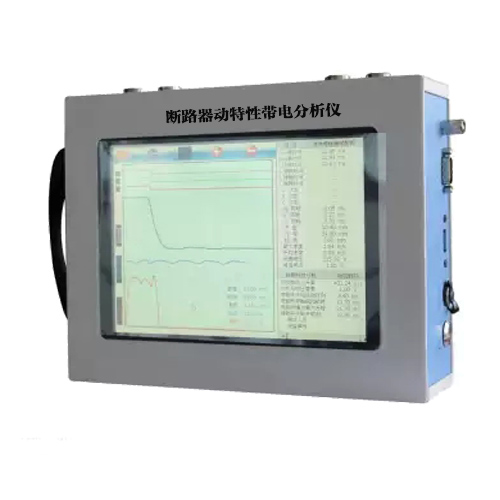

斷路器動特性帶電分析儀 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/4/7 |
1、本儀器為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。 2、進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界面直觀，便于現場操作人員使用。
3、存儲容量大，可保存30000組數據。
4、支持中英文輸入。
5、配備U盤接口，可直接把數據保存到U盤，也可以把數據傳到電腦保存，通過專業軟件進行分析打印。
6、內置大容量鋰電池，待機時間長達20小時。
7、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關，開關動作一次，得到所有數據及圖形。
8、內含包絡線，通過標準數據和剛測量出來的同類型斷路器的數據進行分析比對，及時發現問題。 產品參數
3路時間測量,0~20S,0~999ms分辨率0.01ms,
≥999ms分辨率0.1ms,精度:0.1%±2個字。
速度及行程測量
剛分、剛合速度,分、合閘瞬時速度,分、合閘最大速度及平均速度;
總行程、開距、超程、過沖行程、返彈行程;
測速范圍
0.1mm傳感器0.01~5.00m/s,
360°角度傳感器1周波/0.25° ，0.01~20.00m/s;
傳感器測量范圍
直線傳感器:300mm,測量范圍:0-300mm,分辨率:0.1mm。(選配)
直線傳感器:300mm,測量范圍:0-300mm,分辨率:0.1mm。(選配)
360線傳感器:360°,測量范圍:0-999mm,分辨率:0.25°。
儀器電源
DC12V(請使用專用適配器充電)，如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時
線圈電流測量
三路分合閘線圈及儲能線圈,0~60A,傳感器100mv對應最大電流6A,10mv對應最大電流60A
線圈電壓測量范圍
DC10V~300V
主機體積
260*220*70mm
使用環境
-20℃~+50℃,相對濕度:≤90%
① 普通斷口
② 普通斷口、合閘電阻斷口
|
