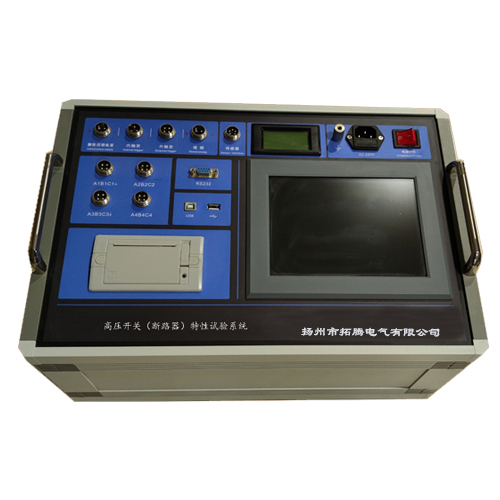

GKC-1230A/B高壓開關(斷路器)特性試驗系統

發布者：揚州市拓騰電氣有限公司發布時間：2022/4/10

自帶高頻直流電源,適于多油、少油、真空、SF6、 GIS等國內外各種電壓等級高壓開關的動作特性測試,同時也可以進行開關的低電壓試驗和重合閘試驗。JYK-II

功能介紹

◆ 儀器采用工控機架構,適用于國內外生產的所有型號金屬觸頭的SF6開關、 GIS組合電器、真空開關、油開關和柱上開關,接觸器等

◆ 采樣頻率為100K ,測試精度更高,測試數據更準確。

◆ 傳感器:加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器,安裝極為方便,簡捷。三相速度、行程、開距、超程等參數顯示。

◆ 30A大功率直流輸出, LED數字表頭顯示直流電壓,操作方便清晰。
◆ 觸發方式:內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器(無分合閘線圈)進行特性試驗,如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

◆ 儲能電源輸出:儀器可提供最大啟動電流30A的可調儲能電源,一次性接好線后無須倒線就可以自動控制電機儲能。注意:儲能電機啟動電流為其額定電流的10倍以上。一般用于給35kV及以下真空開關現場儲能為宜。

◆ 閉鎖解除電源:直接代替現場直流電源,解除開關閉鎖,方便完成開關試驗。

◆ 主機大屏幕、直透式、寬溫帶背光液晶,對比度電子調節。完善的全中文菜單提示操作,開關動作一次,顯示所有數據及波形圖譜。

◆主機可存儲1000組現場分、合閘試驗結果,機內實時時鐘,便于存檔保存試驗日期、時間; USB接于數據轉移和程序升級。RS232接口,可用于聯機操作(選配)。

◆ 儀器具有強大的數據分析功能,能對斷路器機械特性的各項指標參數進行有效分析。內置快速微型打印機, 打印所有數據及圖譜。

◆ 斷路器，隔離開關等開關設備磨合壽命測試功能,一機多用。

技術指標

測試項目	量程	分辨率	準確度
時間測量	0 ~ 8000.0ms	0.01mS	≤0.01 %rdg+0.1ms
時間測量	8000.0-64000.0ms	0.1mS	≤0.01 %rdg+0.1ms
速度測量	0~ 20.00m/s	0.01m/s	≤1%讀數+0.01m/s .
行程測量	0~ 1000.0mm	0.1mm	≤1%讀數+0.1m/s .
線圈電流	量程40.00A ,分辨率0.01A
線圈電阻	量程27.0kΩ ,分辨率0.10Ω
輸出電源	DC0~ 270V數字可調/ 30A ,分辨率1V ,誤差≤1%rdg+1V
絕緣電阻	> 2.0MQ
介電強度	電源對機殼I頻1 5KV耐壓1分鐘,無閃絡與飛弧
工作電源	AC220V土10% 50Hz+1Hz
工作溫度	-20°C ~ 45°C
相對濕度	≤80%RH ,無結露
體積	長350mmx寬240mmx高210mm
凈重	7kg

時 間: 12路斷口的固有分、合閘時間，同相同期、相間同期。.

重合閘: 每斷口合一分，分一合,分-合-分;金短時間(合分時間)、無電流間隔時間值。分閘1時間，合閘1時間，分閘2時間均可顯示。

彈跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。

速度: 剛分、剛合速度，最大速度，時間-行程特性曲線。

行程: 總行程，開距，超程，過沖行程，反彈幅值。

電流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。

動作電壓: 機內提供DC0~ 270V/ 30A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
