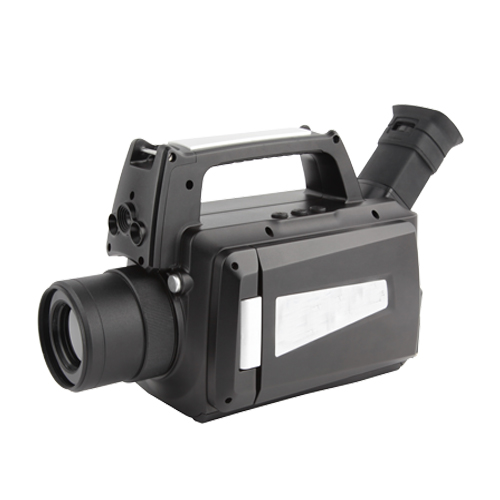

SF6氣體泄漏成像儀
SF6泄漏成像儀能夠在不停止作業的情況下顯示并準確找到SF6物的漏氣點。
(1) 成像清晰、測溫準確；
(2) 采用被動式紅外成像技術，電氣設備無需停電，便可遠距離、準確找到泄露點；
(3) 多種檢測模式自由切換，包括紅外模式、可見光模式、氣體檢測模式及高靈敏度模式；
(4) 分析功能完善，具有語音記錄及錄像功能，可將生成的圖像記錄至任何常用的錄像機中，以實現快捷存檔和記錄；
(5) 無需特定背景，無需輔助光源，適合各種現場環境監測，操作需簡單，適用于單人現場使用。
在電力行業中，SF6氣體被廣泛應用為絕緣介質，一旦SF6氣體泄漏，對電力設備和環境都會造成極大的損害，所以檢測SF6氣體泄漏成為電力行業的重點監測工作，用GF706產品可在電力設備正常工作情況下對SF6氣體泄漏進行遠距離非接觸的檢測，提高工作效率，保障檢測人員安全。準確地檢測SF6氣體泄漏點，其熱靈敏小于0.025℃，可檢測設備極小的溫度差
|
項目
|
技術參數
|
|
探測器性能
|
探測器類型
|
制冷型量子阱焦平面陣列
|
|
像素
|
320×256
|
|
圖像性能
|
視場角/最小焦距
|
14.5°×10.8°/0.5m
|
24°×18°/0.3m
|
8.8°×6.7°/0.8m
|
|
空間分辨率
|
0.79mrad
|
1.13mrad
|
0.48mrad
|
|
熱靈敏度
|
≤0.025℃@30℃
|
|
探測SF6氣體靈敏度
|
≤0.001ml/s
|
|
幀頻
|
60Hz
|
|
聚焦
|
自動/電調焦/手動（可選）
|
|
波長范圍
|
10.3-10.7um，峰值10.55um
|
|
內置可見光相機
|
500萬像素CMOS，帶LED燈
|
|
圖像顯示
|
尋像器
|
高清晰0.6”彩色OLED，帶放大
|
|
液晶顯示屏
|
高分辨率5”彩色數字觸摸式液晶屏
|
|
測量
|
測溫范圍
|
-40℃- +500℃
|
|
精度
|
±2℃或±2%（讀數范圍），取大值
|
|
測溫校正
|
自動/手動
|
|
測量模式
|
實時10個可移動點，5個可移動區域（最高溫、zui低溫捕捉、平均溫度測量），線測溫，等溫分析，溫差測量，溫度報警（聲音、顏色）
|
|
圖像控制
|
調色板
|
11種調色板可選（包括鐵紅，彩虹，黑白，黑白反轉等）
|
|
圖像調整
|
自動/手動調整對比度、亮度
|
|
設置功能
|
日期/時間，溫度單位℃/℉/K，語言
|
|
輻射率校正
|
0.01至1.0輻射率可調，或通過預定義的物質輻射率表校正輻射率
|
|
背景溫度校正
|
自動，根據輸入的背景溫度
|
|
大氣透過率校正
|
自動，根據輸入的目標距離、相對濕度、環境溫度
|
|
圖像存儲
|
存儲卡
|
8G SD卡，最高支持32G
|
|
存儲方式
|
手動/自動單幀圖像存儲，連續可見光、紅外錄像
|
|
紅外圖像格式
|
單幀
|
JPEG格式，帶14位測量數據圖像
|
|
動態
|
MPEG-4
|
|
可見光圖像格式
|
單幀
|
JPEG
|
|
動態
|
MPEG-4
|
|
語音注釋
|
60秒語音記錄，隨圖像一同存儲（內置麥克風）
|
|
激光指示器
|
激光指示器
|
二級，1mW/635nm紅色
|
|
電源系統
|
電池類型
|
鋰電池，可充電
|
|
電池工作時間
|
2小時連續工作
|
|
充電類型
|
智能充電器或電源適配器（可選）本機充電
|
|
電源系統
|
省電模式
|
有
|
|
外接電源
|
10-15V DC
|
|
環境參數
|
工作溫度
|
-15℃-+50℃
|
|
濕度
|
≦90％（非冷凝）
|
|
防護等級
|
IP54
|
|
物理特性
|
重量
|
2.5Kg
|
|
尺寸
|
270mm×172mm×177mm
|
|
接口
|
電源接口
|
有
|
|
視頻輸出
|
標準模擬視頻接口
|
|
USB2.0
|
圖像、錄像、測量數據和語音傳送至計算機
|
網站數據僅供參考，如遇變更或調整恕不另行通知，以實際產品為準。
|
