產品簡介

      接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具。對于大型地網，“接地電阻”呈現出較明顯的“復數阻抗”性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗”的概念取代“接地電阻”。在電壓等級較高的電力系統中，單相接地故障電流顯著增大。新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。

      DW103(3A)/DW850（50A）大型地網接地電阻測試儀是測量接地裝置特性參數的專用儀器。儀器采用變頻抗干擾技術，能在變電站強干擾環境下準確測量。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的測試。

產品特點

1）內外電源同時兼?zhèn)洌▋?nèi)電源1A—5A變頻小電流技術加0A—50A工頻大電流技術）

2）GPS夾角定位

3）向量分流測量技術

4）所有地網測試項目功能全

5）液晶顯示 和彩屏觸摸版

6）跨步電壓選項設置電流輸出時間控制，可以根據需要隨意設置恒流輸出時間

7）存儲采用鍵盤漢字輸入，方便查詢

8）跨步電壓完畢，電壓值可以輸入打印

9）用外電源模式可以擴展到大電流測量測量跨步電壓和接觸電壓

技術參數

  ◆ 阻抗測量范圍：1mΩ~1000Ω

  ◆ 辨率：0.001Ω

  ◆ 測量誤差：±（讀數×2％+0.005Ω）

  ◆ 抗工頻50Hz 電壓干擾能力：10V

  ◆ 測試電流波形：正弦波

  ◆ 測試電流頻率：45Hz、55Hz 雙頻

  ◆ 輸出電流：內電源電流 1~5A  外電源電流 0~50A（工頻大電流）外接隔離變壓器、恒流恒壓調壓器

  ◆ 輸出電壓：內電源電壓 0~400v  外電源電壓 0~800v

  ◆ 測量線要求： 電流線銅芯截面積≥1.5mm2（按電流大小選配）

                         電壓線銅芯截面積：≥1.0mm2（按電壓大小選配）

  ◆ 供電電源：AC220V±10％，50Hz

  ◆ 外形尺寸：440×350×210

  ◆ 儀器重量：10kg

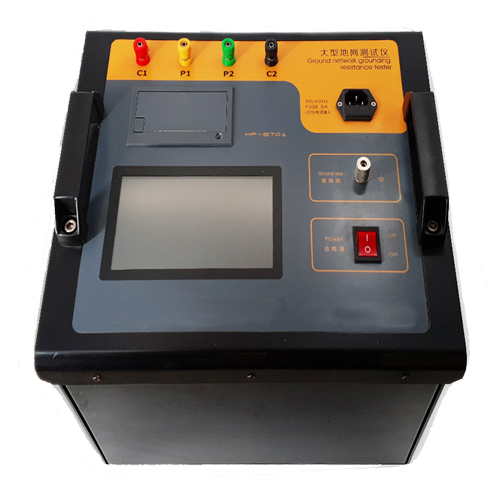

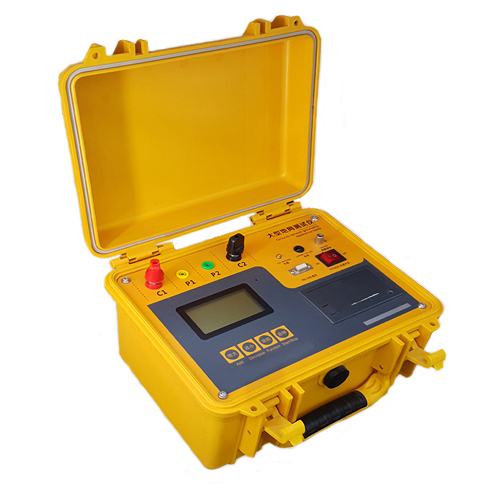

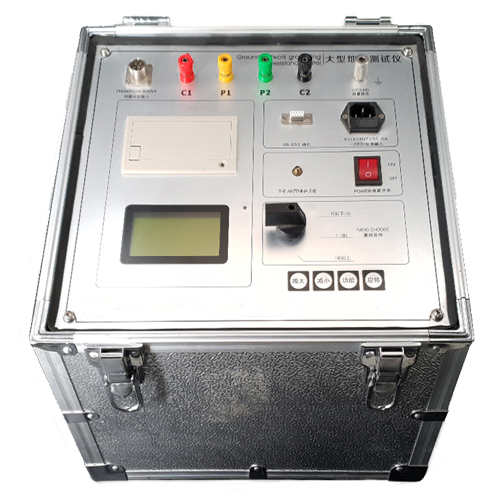

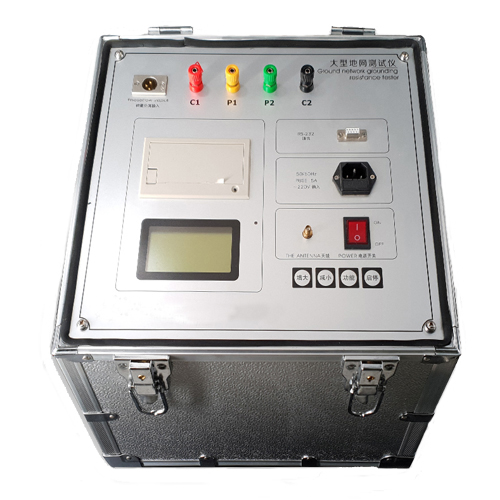

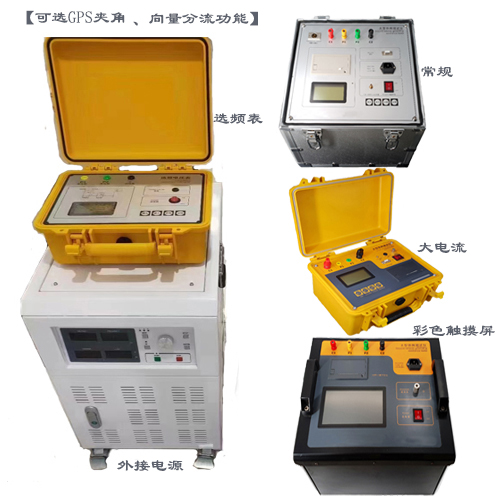

圖片

以上所有型號都有英文版
