二通道數字式局部放電檢測儀|四通道數字式局部檢測儀|便攜式局放檢測儀 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/5/16 |
一、執行標準
本系統中的所有組件的性能指標均按如下標準規定執行
➢ GB/T16927.1-2011 高電壓試驗技術第一部分 一般試驗技術
➢ GB/T16927.2-2011 高電壓試驗技術第二部分測量系統
➢ GB7354-2003 局部放電測量
➢ DLT 846.4-2004 高電壓測試設備通用技術條件 第四部分局部放電測量?jī)x
➢ JB/T 7586-1994 局部放電檢測儀視在放電校準器
其余項目符合該設備技術條件、技術文件及用戶的技術協議等要求。
設備簡介

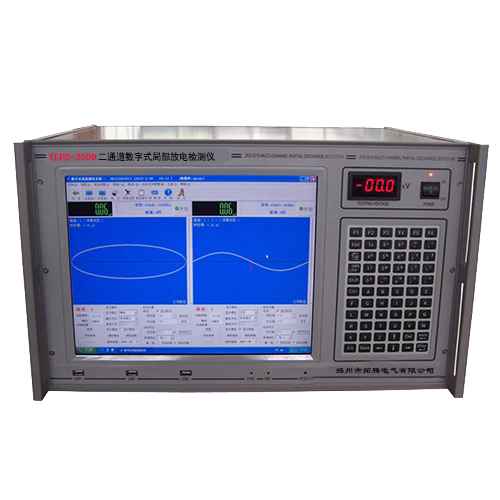

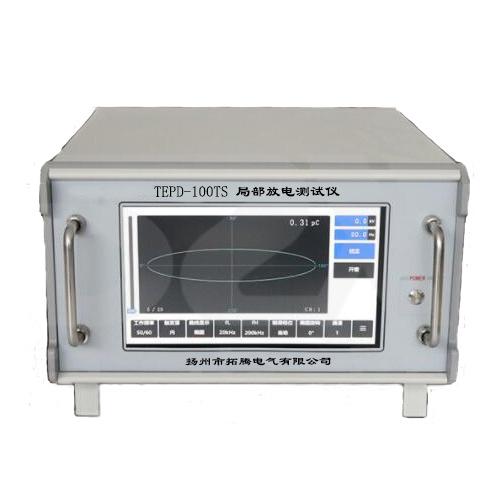

(一) TEPD200D數字式局部放電檢測系統(兩通道)
適用于各種電壓等級和容量的變壓器、發電機、CTINT、套管、GIS.電容器、電力電纜、開關及其它高壓電氣設備的局部放電檢測，在線監測。
產品結構:
1、顯示屏: 15英寸真彩色TFT液晶顯示屏，工業級高亮度:顯示分析率: 1024*768; 4位數碼管顯示電壓值:
2、外部接口: USB接口:電源接口: 2路信號輸入口:接地端子:外同步信號輸入端子: RJ4S接口; RS232接口:
3、外形尺寸:長x寬x高(540*460*320) mm:
4、重量: 18kg.
主要技術指標:
1、測量通道:獨立2通道。
2、可測試晶的電容量范圖6pF～ 250uF.
3、檢測靈敏度: 0.01pC.
4、采樣精度: 12bit: 采樣速率: 20M/S.
5、顯示工作方式
(1) 顯示方法:橢圓一 正弦- 直線
(2) 觸發同步方式:分內外觸發方式，內觸發為儀器電源同步觸發，50Hz: 外觸發為同步試驗電源工作頻率，50- 400Hz內任意頻率。
(3) 外觸發同步信號輸入電壓: 10 200V,輸入功率<1伏安。
(4) 信號相位判定:橢園顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。 6、時間窗:相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
7、濾波頻帶: 3dB低頻端頻率f分10. 20. 40kHz檔，3dB高頻瑞頻率扇分80. 200. 300kHz檔， f和fi可靈活任意組成各種濾波通帶。
8、信號放大器:
(1)增益調節:分增益相詞和增益細調，增益粗調分5檔，檔間增益差20JB (10倍)，誤差+1 dB詞節:增益細調范圍>20dB.
(2)放大器正負極性響應不對稱性:
9、局放信號測量:可在連續、放大等顯示工作方式下測量局放信號，誤差+59% (以滿量程計)。
10、具有數據存儲，回放功能。具有打印功能，生成標準試驗報告。
11、工作環境溫度: -10~45C， 相對濕度: ≤95%。
12、電源AC220V:頻率50Hz:功率300W.
產品特點說明:
➢ 獨立二通道數字式局部放電測量， 同步采樣。處理、顯示:
➢ 內、外同步隨意選擇，并具有零標指示及相位分辨功能:
➢ 顯示方式;自由選擇橢圓、直線、正弦三種顯示方式:
➢ 單個放電脈沖波形分析、 以便確定放電性質:
➢ 隨時保存試驗數據和波形， 并可重新顯示、分析過去已保存的試驗記錄:
➢ 增益范圍: 各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果:
➢ 可對特殊或隨 機波形進行單次捕捉抓取并進行詳細分析:
➢ 抗靜態干擾功能， 可去除相位固定的干擾信號:
➢ 抗動態干擾功能， 可去除隨機出現的大幅值脈沖干擾:
➢ 相關濾波技術抗干擾功能， 可有效去除與電源不同步的隨機干擾:
➢ 帶通濾波器采用模擬、 數字混合濾波技術，帶寬可任意組合，有效抑制各種干擾:
➢ 任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗:
➢ 在檢測局部放電的同時， 能夠監視試驗電壓:
➢ 對局部放電脈沖進行放電測量、 放電時間、波形分析:
➢ 二維和三維局部放電圖譜 顯示:任意存貯，打印局部放電圖形及數據，自動生成試驗報告。
