功    能

GIS絕緣子、開關柜、變壓器、母排（連接處、穿墻套管，支撐絕緣件）、斷路器，CT、PT、電纜接頭等電氣設備的局部放電檢測

檢測方法

超聲波、地電波、超高頻方法檢測(選購傳感器)

電    源

可充鋰電池，USB充電接口，充滿連續使用約4小時

顯示模式

TFT高清彩屏LCD顯示，背光功能，適合昏暗場所

LCD

外型尺寸70mm×58mm；顯示域65mm×48mm

儀表尺寸

長寬厚：190mm×110mm×36mm

檢測帶寬

超聲波：20kHz~300kHz

地電波：3MHz ~100MHz

超高頻：300MHz ~1500MHz

超聲波檢測

有效值：0~60dbu

50Hz成分：0~100%

100Hz成分：0~100%

地電波檢測

正常模式：顯示幅值、放電程度指示

脈沖模式：顯示幅值、脈沖、周期、放電程度指示

PDL檢測：顯示幅值、觸發時間、放電程度指示

快速巡檢系統

超高頻PRPS：相位-周期-大放電量百分比圖

超高頻PRPD：相位-大放電量百分比-放電次數圖

檢測指示

用顏色燈指示所測得的結果的嚴重程度：綠色表示正常；黃色表示預警；紅色表示報警

藍牙通訊

主機與外置特高頻傳感器通過無線藍牙傳輸信號

內    存

容量：12MB

格 式 化

主機具有格式化功能，恢復出廠設置

語    言

中文、英文

儀表質量

主機約650g(帶電池)；總質量約2.6kg

工作溫濕度

-10℃～40℃； 80%Rh以下

存放溫濕度

-10℃～60℃； 70%Rh以下

耐    壓

儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘

絕    緣

儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ

儀 器 箱

耐壓200kg

結    構

雙重絕緣

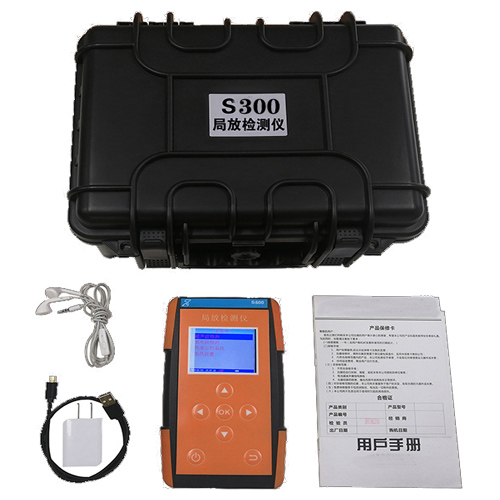

主機

1臺

超聲波傳感器

1個（主機內置)

地電波傳感器

1個（主機內置)

特高頻傳感器

1個（選購）

藍牙模塊

1個（主機內置)

儀表箱

1個

耳機

1副

充電器

1套

鋰電池

1塊（主機內置)

說明書、保修卡、合格證

1份
